2018年 11月 06日

1972XLH1000 授業開始・エンジン分解作業


新入生Oさんのアイアンスポーツ授業開始!
10年近く動かしていなかった車両のようですが中身はいかに。



ヘッド分解し軽く清掃後、計測作業。
バルブガイドとバルブのクリアランスはそれなりにあり、またEX側のバルブガイドは昔ながらの螺旋溝が切っあるタイプでガイド交換します。

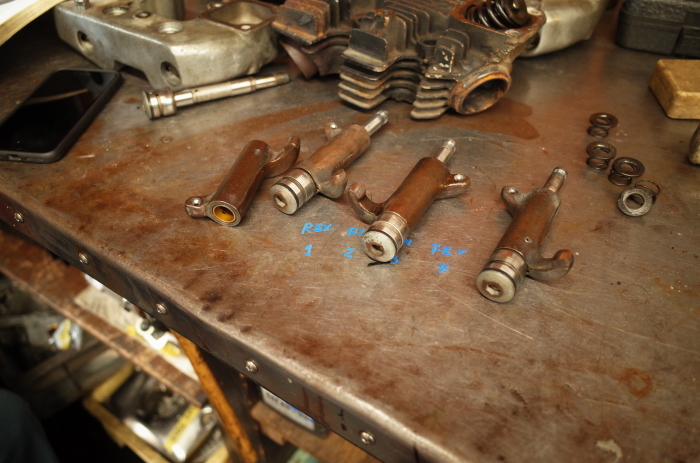

ロッカーアームとシャフトのクリアランスは状態良し。
ロッカーとバルブの摺動面も状態良し。



ピストンはSTDのものが入っていました。
クリアランスは少々多目でボーリング予定。



プライマリー分解作業。
クラッチは73年以降タイプのクラッチスプリングをアジャスター螺子で調整するタイプで、74年以降のスペーサーで調整するタイプに交換予定。



トランスミッション分解。
ギアボックスも状態良しでメインシャフトベアリングレースも殆ど減っていないです。
ブッシュ類、ニードルベアリング交換します。





タイミングギア周り分解。
カムシャフトは状態良し、またカムブッシュの状態も良くブッシュ交換無し。
アイアンはこの辺りの作業がないだけで随分楽な感じがします。

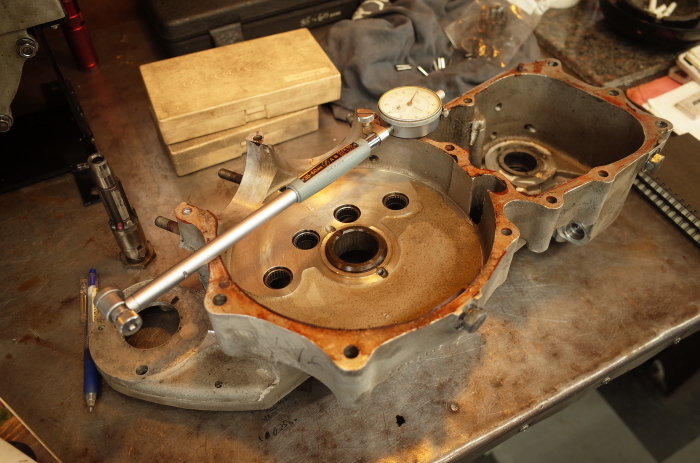

クランク周り分解。
コンロッドビッグエンド部には少々ガタありでラッピング&オーバーサイズベアリングでクリアランス調整します。
コンロッドワッシャーは動いてしまっていますので交換。



ピニオンシャフトベアリングレース&シャフトは虫食いが・・・
シャフトは交換したほうが良いでしょう。


ともあれ印象としては状態良しのエンジンであります。
