2020年 11月 22日

土曜日の授業風景




1966 FLH 1200


Kさんのアーリーショベル

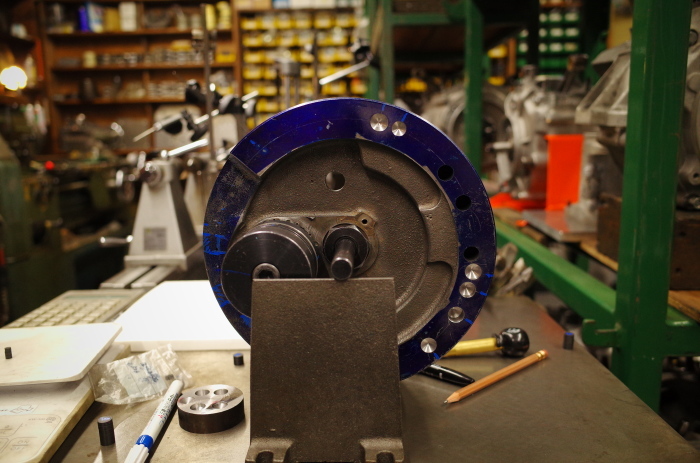

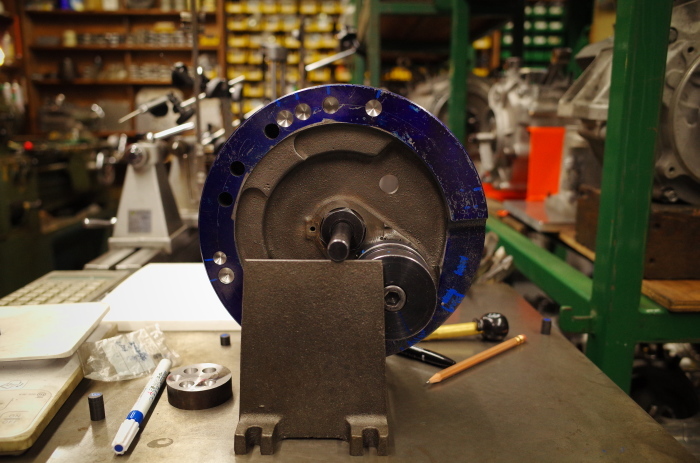

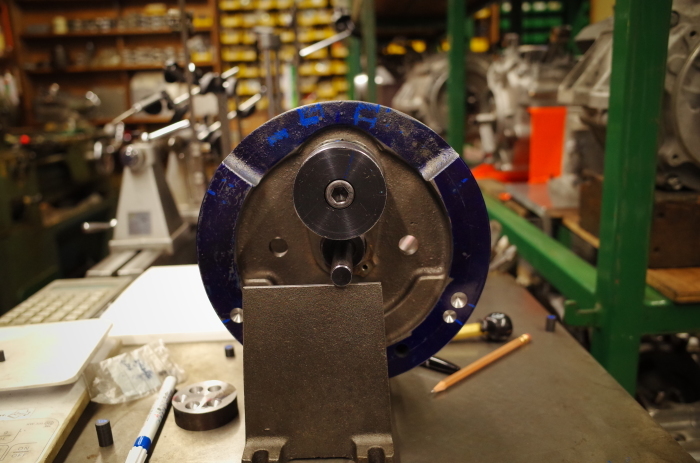

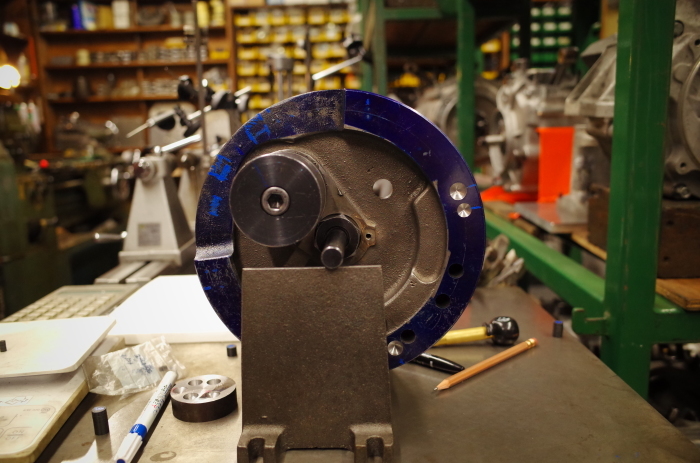

前回磁石取り付け、バランスがとれているところを確認。

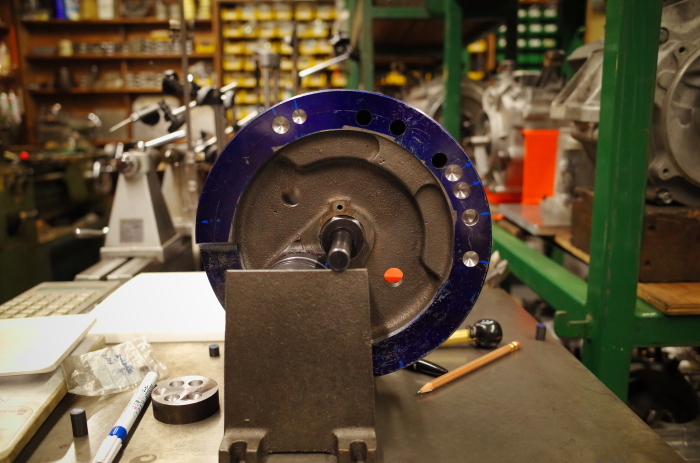

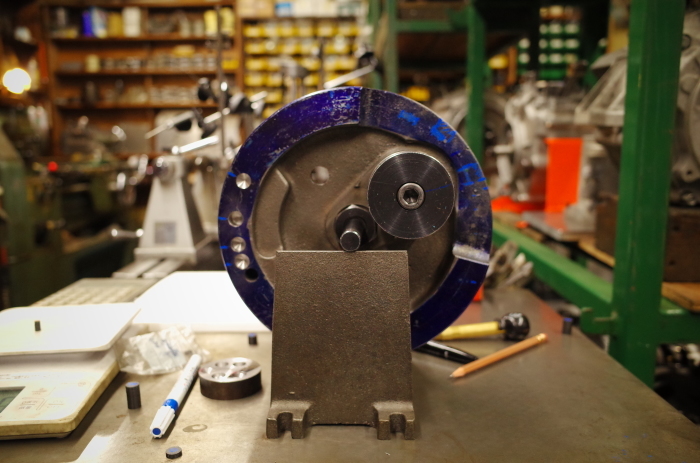

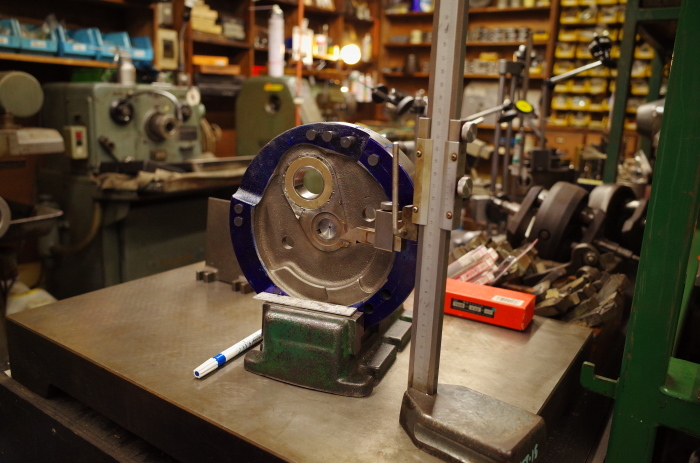

今回穴あけ位置を印づけして、磁石と同じ重量穴あけしていきます。

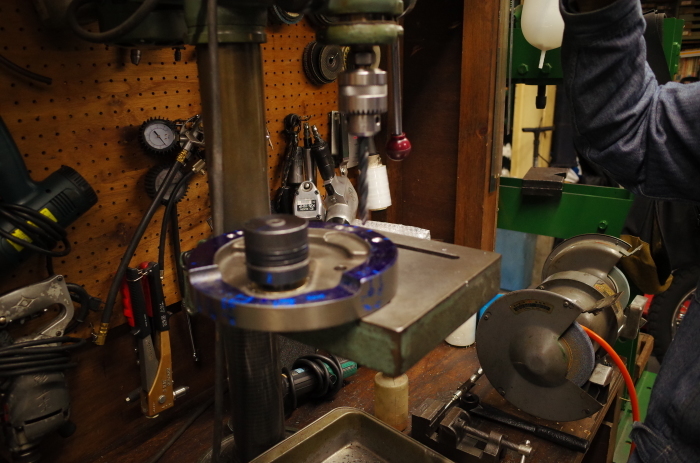

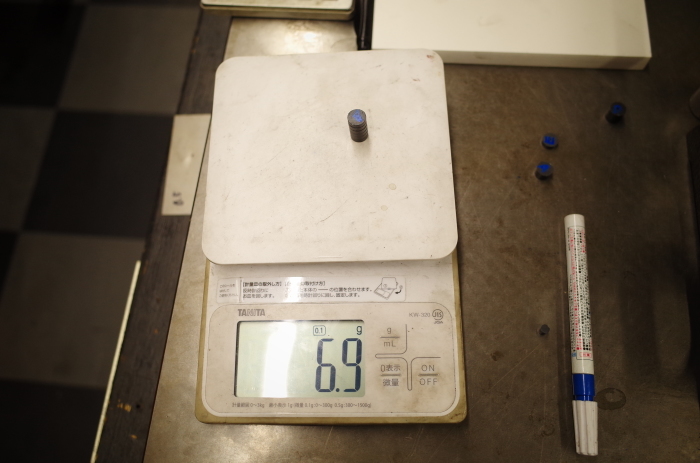

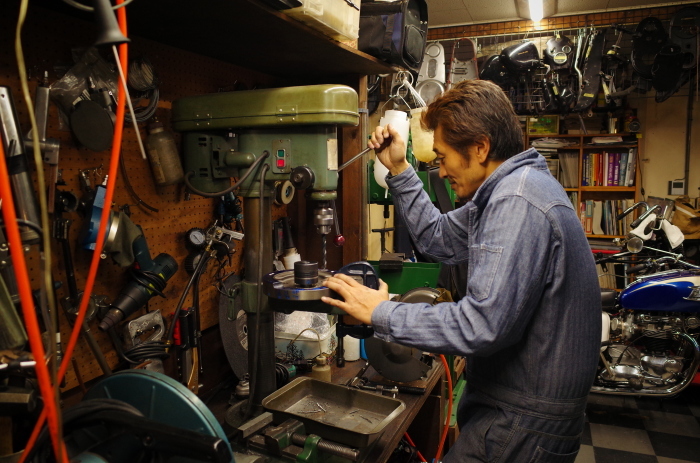

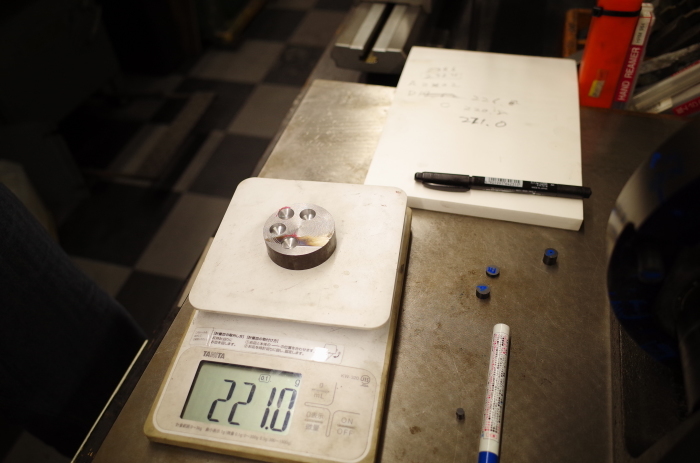

ドリルでどれぐらい掘ると、重量が減るか確認しつフライホイール穴あけ。

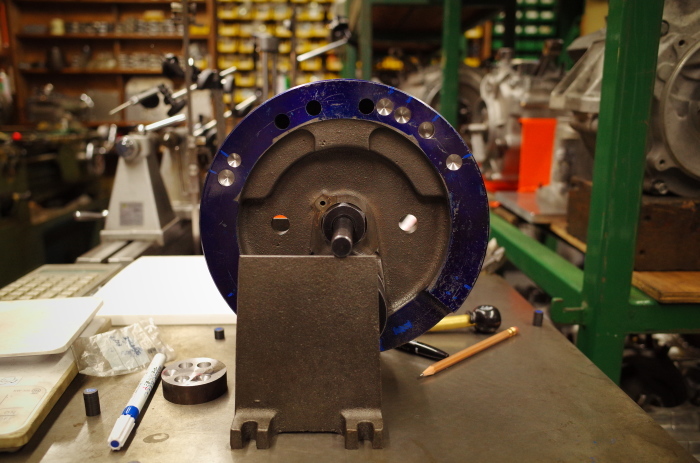

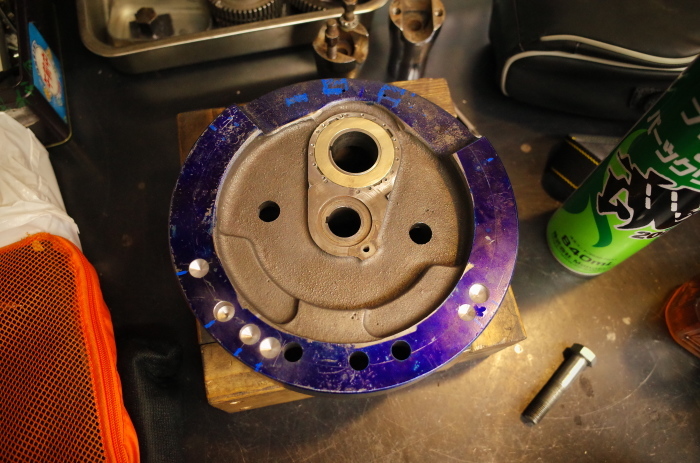

もともと表裏どちらにも結構穴が開いていたフライホイールでありましたが、バランスどり完了。
次回ドライブサイド。





















1977 FLH 1200

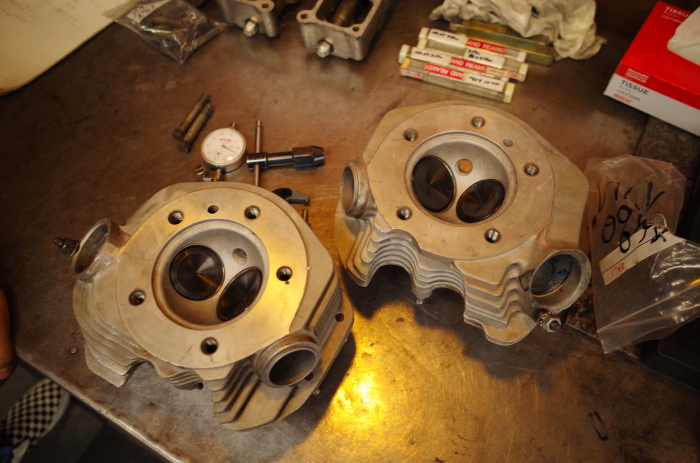

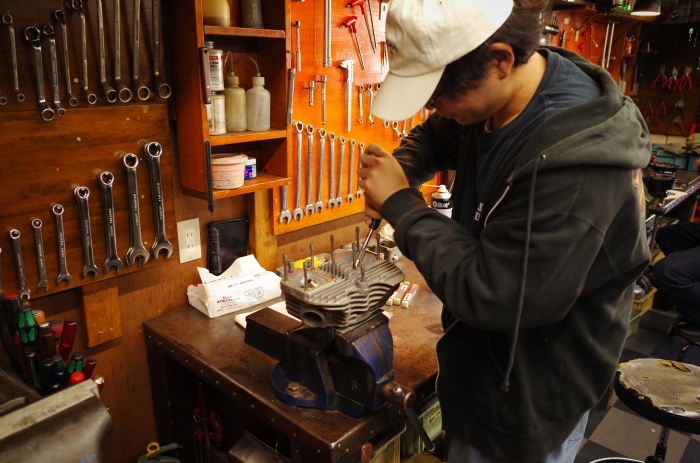

前回バルブガイドの加工、ヘッドへの圧入まで終わってる、Tくんのショベルヘッド

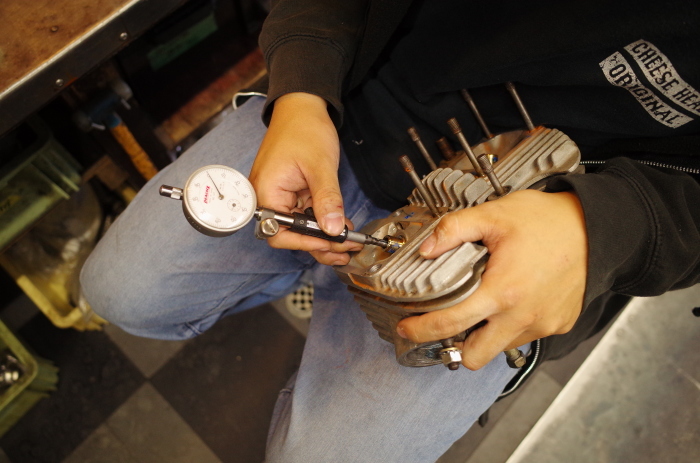

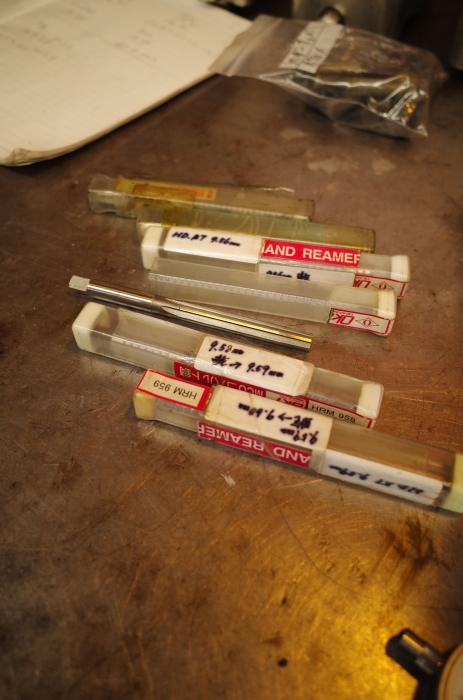

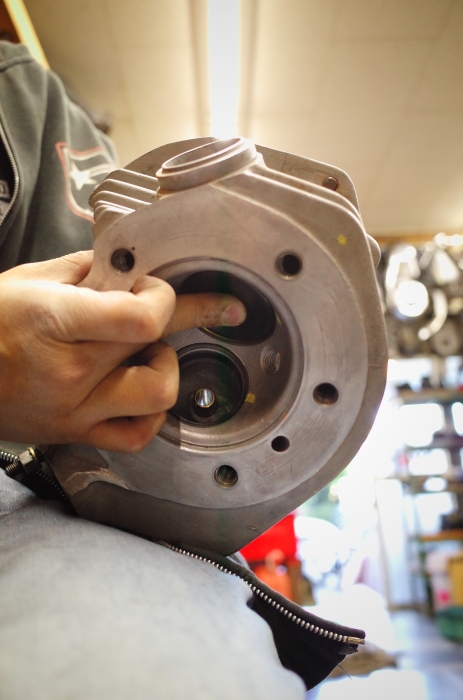

0.01mm刻みにリーマーを使い内径拡大して、バルブステム径に対し適正クリアランスに。

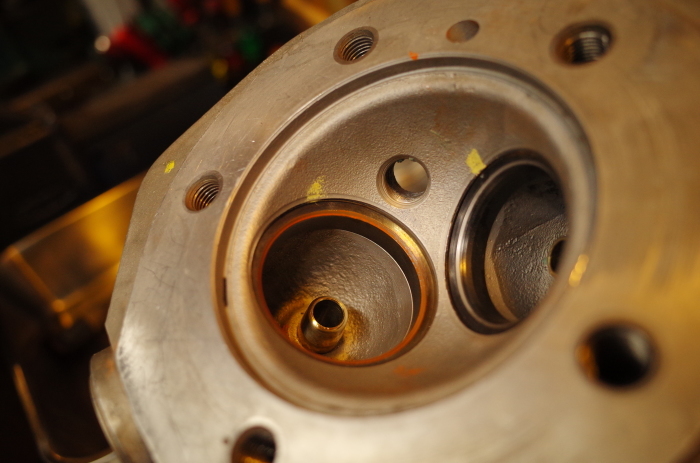

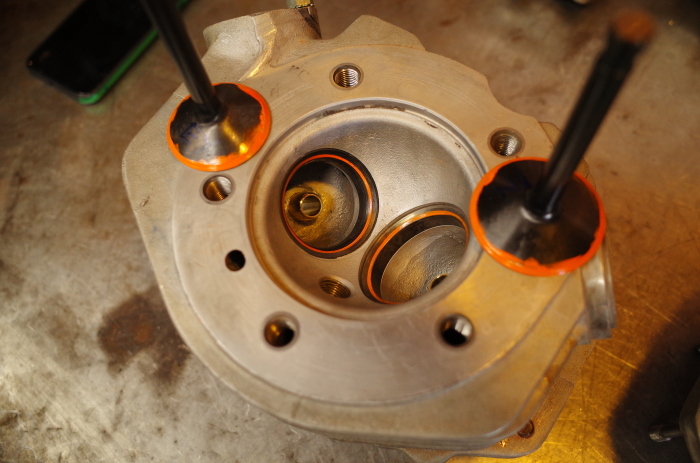

バルブシートの状態良く、リア側は擦り合わせオンリーで良い感じ。
フロント側はカットが必要なようです。

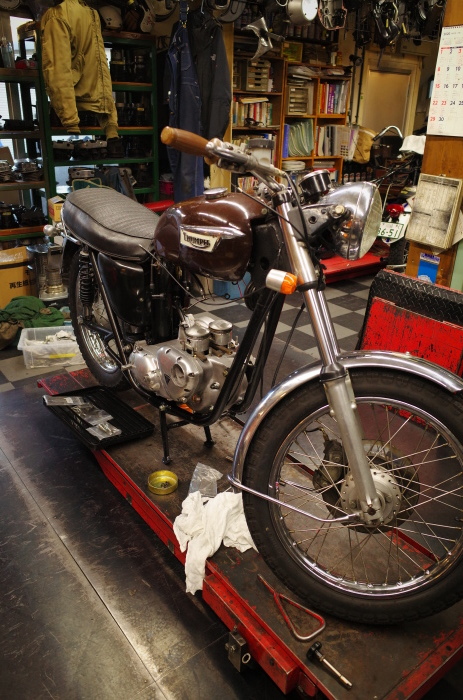

1977 TRIUMPH TR7





Oさんのトライアンフ

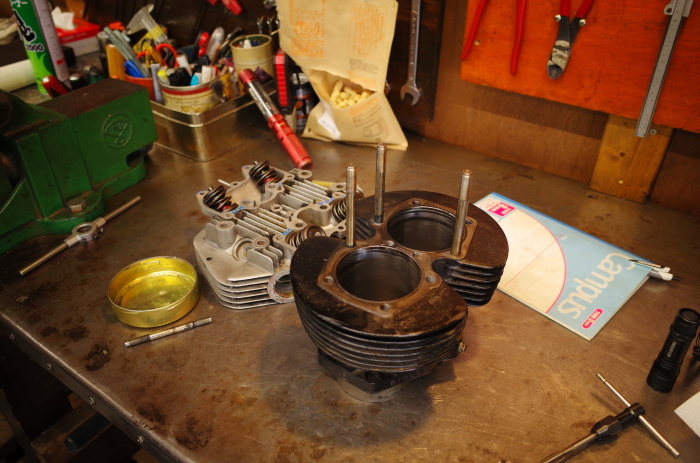

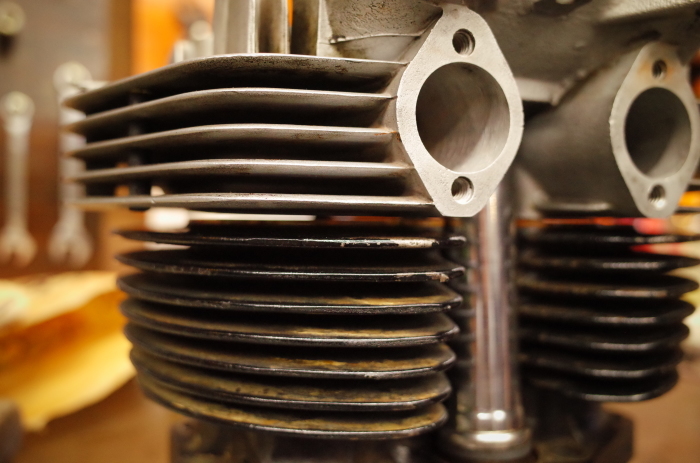

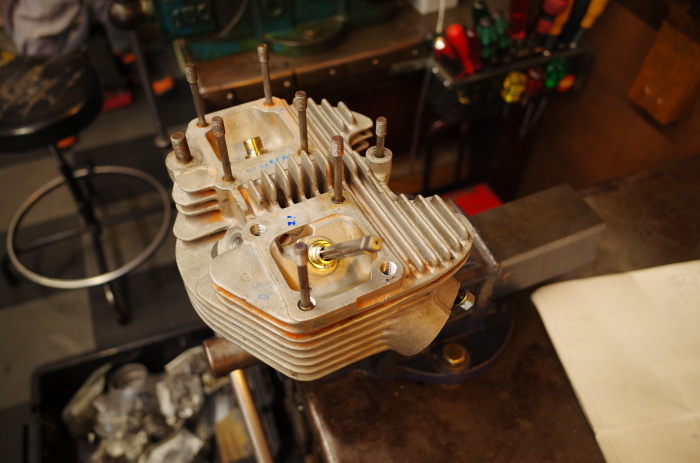

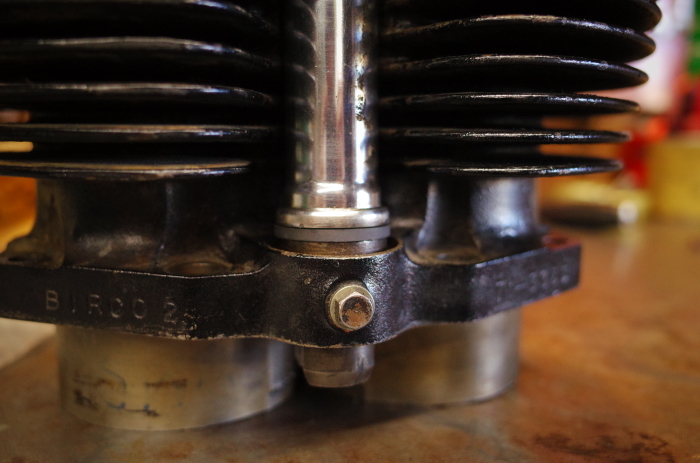

ヘッドスタッドの修正作業をし、ヘッドとシリンダーの入りっぷり調整。

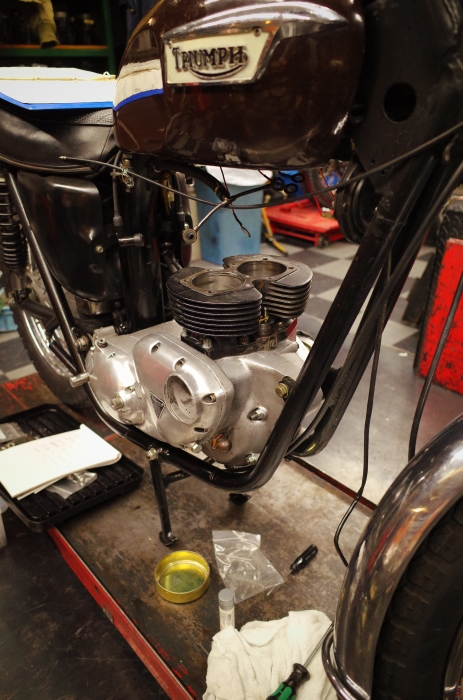

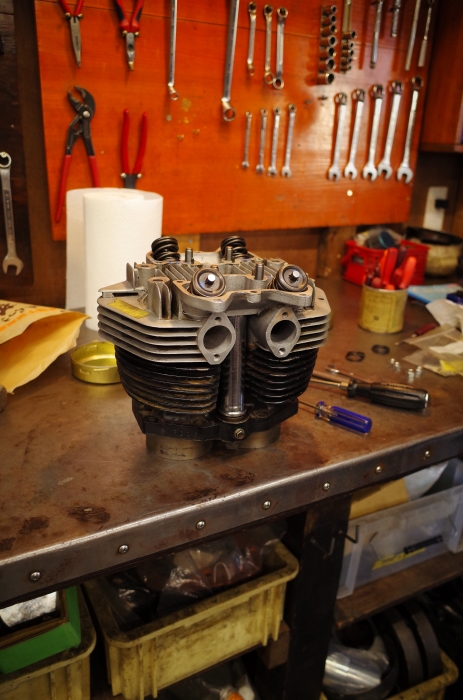

シリンダーにヘッド搭載しプッシュロッドチューブのシールの厚み選定。

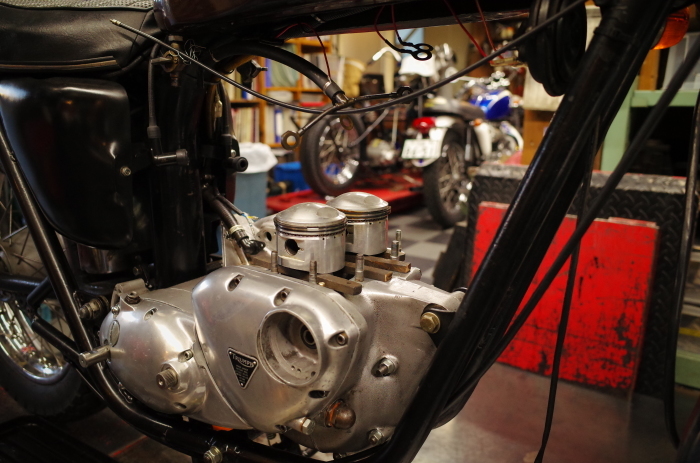

コンロッドのピストン取り付け、シリンダー取り付け。
シリンダーバレルナット、規定トルクで締め付け。



















1971 XLCH 900






Sさんのアイアンスポーツ
タイミングギア周り分解。
カムギアのカム山の状態良好。ピニオンギアとシャフトの圧入っぷりも良いです。
ピニオンシャフト先端部の振れは0.13mmと随分振っている。
オイルポンプボディーの状態良しでクランクース分解。





















レストアスクール生徒募集中

トリニティースクールから独立し、東京都足立区でレストアスクールを続けて行きます。
いつでも見学にお越し下さい。
また修理・オーバーホール業務も行いますので、お問い合わせお待ちしております。
アイアンスポーツ大歓迎です。
