1972 XLH 1000 プライマリー周り組付け・シリンダー組付け




今日は引き続き、Oさんのアイアンスポーツのまとめ。
プライマリー周りから。




1972 XLH 1000 プライマリー周り組付け・シリンダー組付け_a0248662_07301808.jpg
1972 XLH 1000 プライマリー周り組付け・シリンダー組付け_a0248662_07302500.jpg
1972 XLH 1000 プライマリー周り組付け・シリンダー組付け_a0248662_07303217.jpg

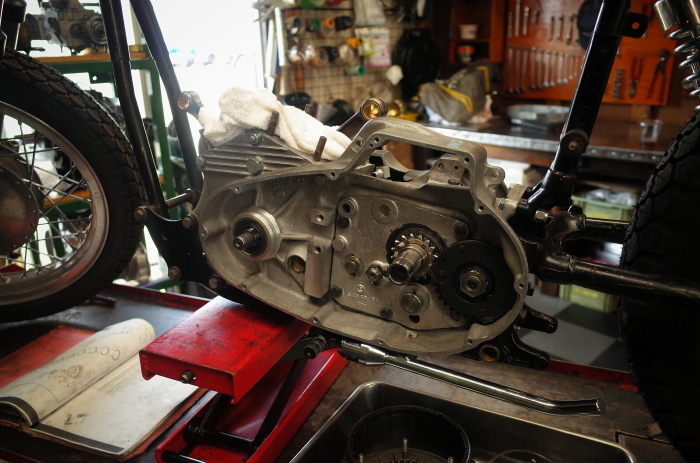

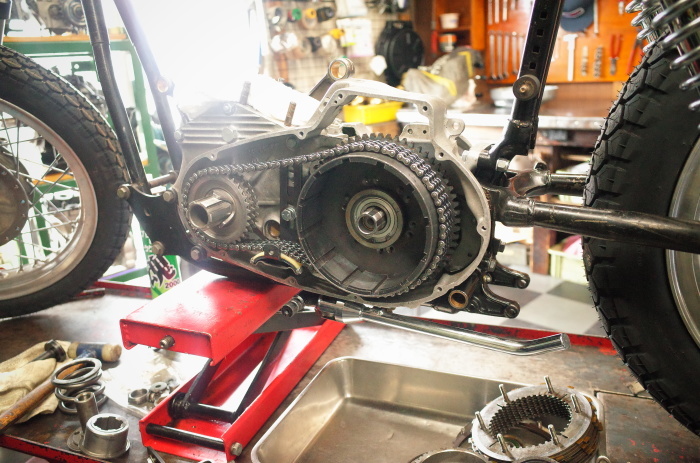

クラッチハウジング・プライマリーチェーン、エンジンスプロケットとりつけ。
クラッチハブナット、エンジンスプロケットナット、トルク管理し締め付け。
プライマリーチェーン遊び調整。
















1972 XLH 1000 プライマリー周り組付け・シリンダー組付け_a0248662_07303872.jpg
1972 XLH 1000 プライマリー周り組付け・シリンダー組付け_a0248662_07304583.jpg
1972 XLH 1000 プライマリー周り組付け・シリンダー組付け_a0248662_07305165.jpg

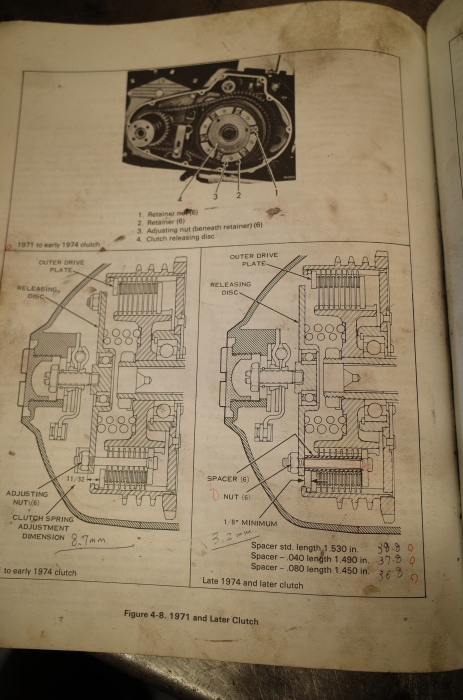

アイアンのクラッチは71年以降ウエットタイプになりまして、LATE74年からはスプリングアジャストしてたナットにスペーサーが入るようになり、調整が楽になります。

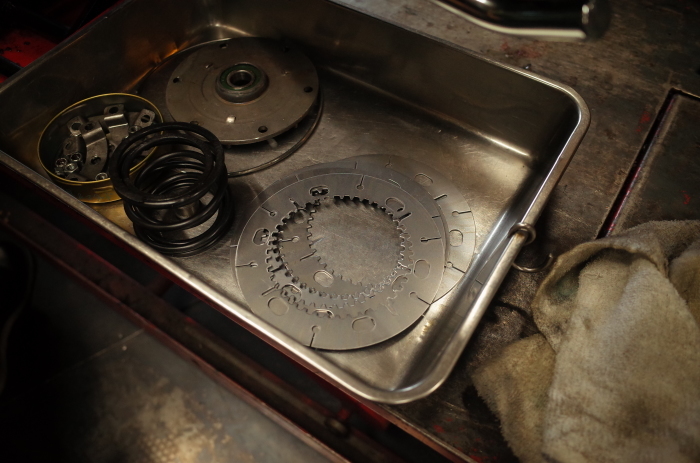

今回はスチールディスクを変えスペーサー(STDサイズ)を取り付け、LATE74年以降モデルと同じ仕様にしました。
またクラッチスプリングはVMSで作っている、ちょっと軽くなるなるタイプに。

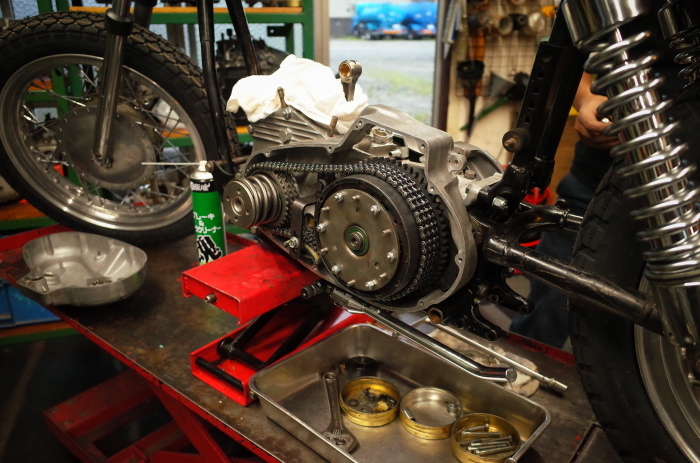

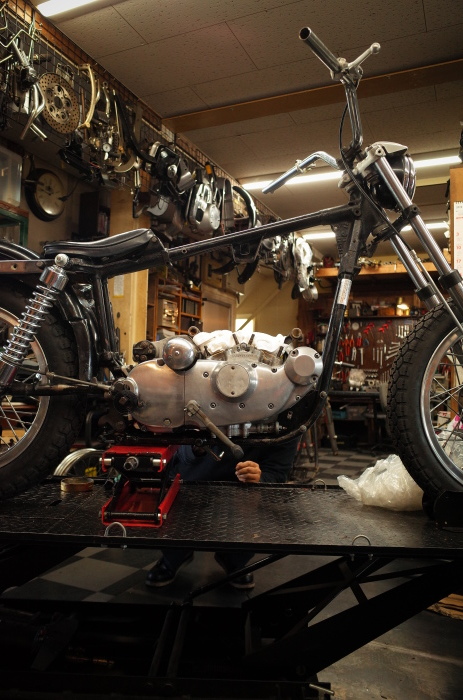

というわけでプライマリー回り完成。



















1972 XLH 1000 プライマリー周り組付け・シリンダー組付け_a0248662_07324713.jpg
1972 XLH 1000 プライマリー周り組付け・シリンダー組付け_a0248662_07324255.jpg
1972 XLH 1000 プライマリー周り組付け・シリンダー組付け_a0248662_07322572.jpg
1972 XLH 1000 プライマリー周り組付け・シリンダー組付け_a0248662_07323019.jpg
1972 XLH 1000 プライマリー周り組付け・シリンダー組付け_a0248662_07323647.jpg
1972 XLH 1000 プライマリー周り組付け・シリンダー組付け_a0248662_07325360.jpg

1972 XLH 1000 プライマリー周り組付け・シリンダー組付け_a0248662_07325972.jpg

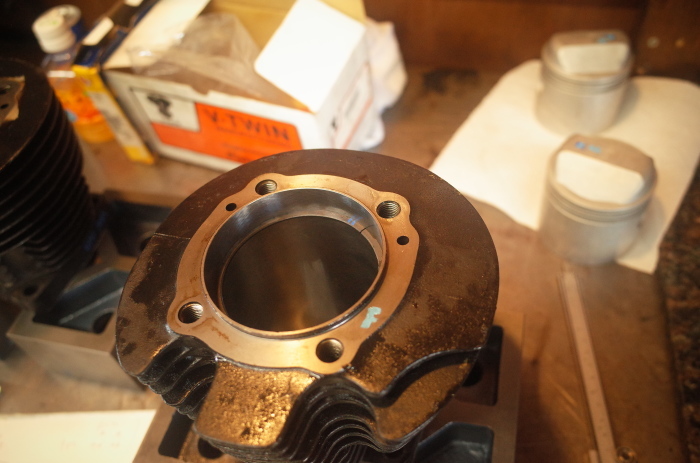

内燃機屋さんにてボーリング加工、上下面研を終わらせてあるシリンダー。

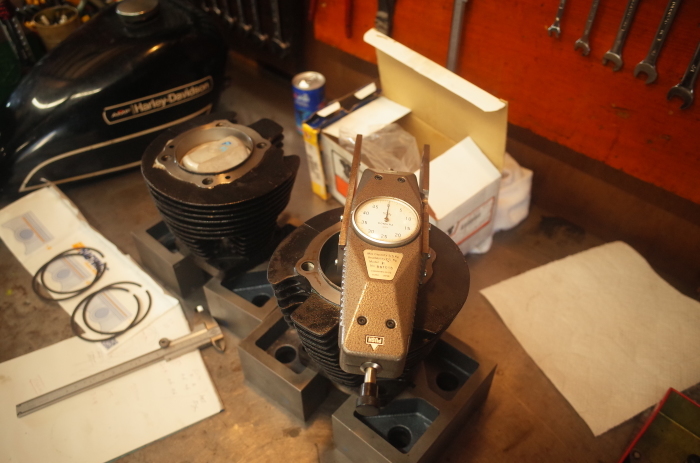

ピストンリングギャップ、リングクリアランス、オイルリングの圧力チェックし問題なし。

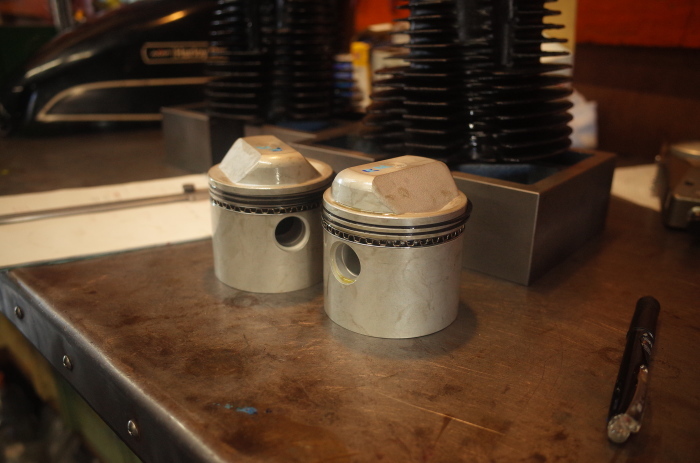

リング・ピストン取り付け、シリンダー搭載。
ベースナットトルク管理し取り付け完了。
