2018年 11月 04日

1978 TRIUMPH T140E キャブ・配線作業、そして卒業。


既に卒業し、慣らし走行中のTさんのトライアンフのまとめ。


キャブレーターは元々付いていたコンセントリックMKⅡからコンセントリックMkⅠプレミアムに交換。
分解し各部チェック。

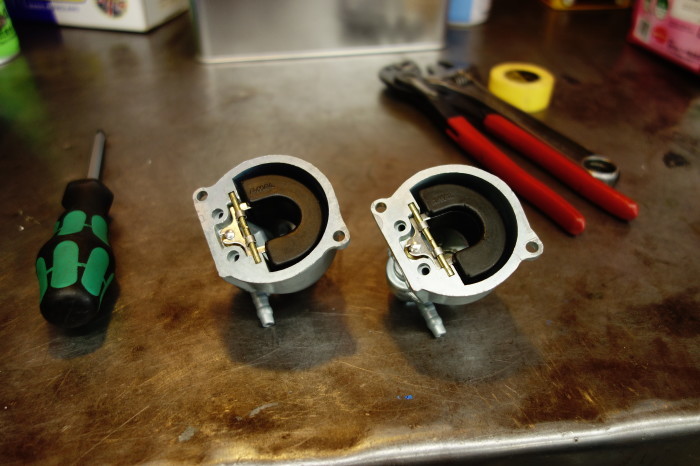

ツインキャブなので左右のフロートレベルを合わせます。

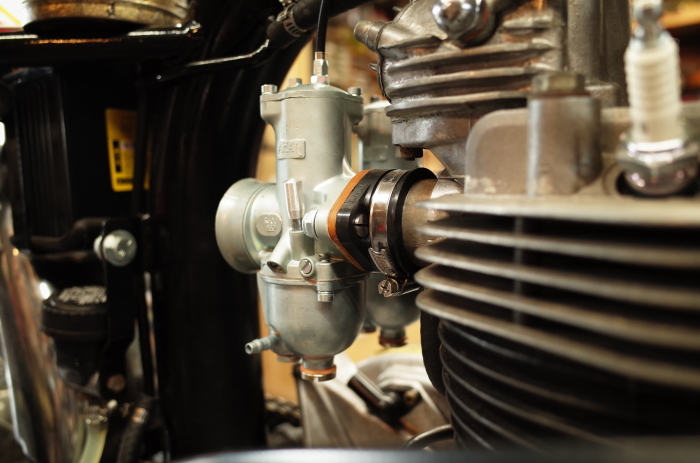

T140にMKⅠを取り付ける場合、マニホールドのアダプターが必要。
Oリングは使わずガスケット製作、またキャブレーター取り付け位置を確認して薄めのインシュレーター製作。

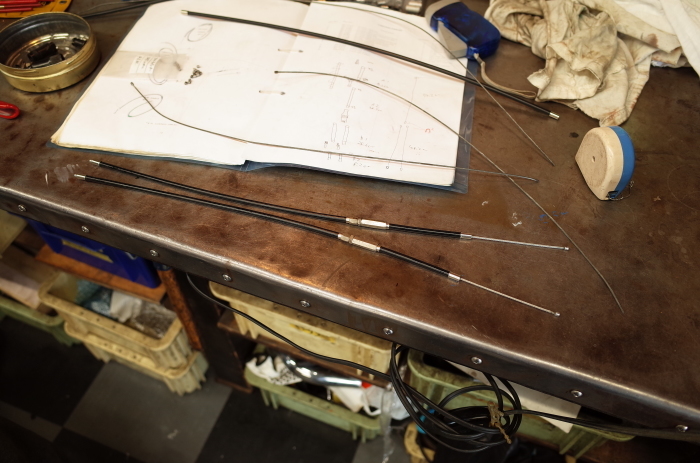

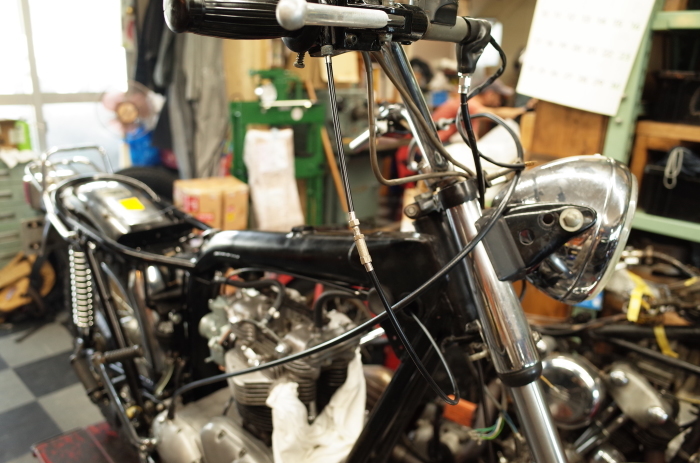

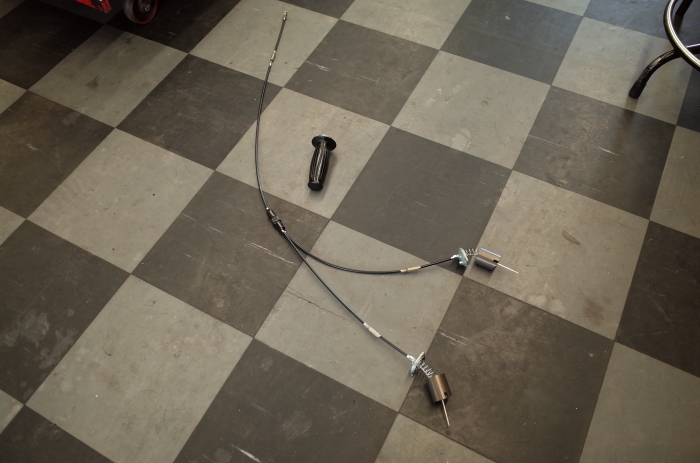

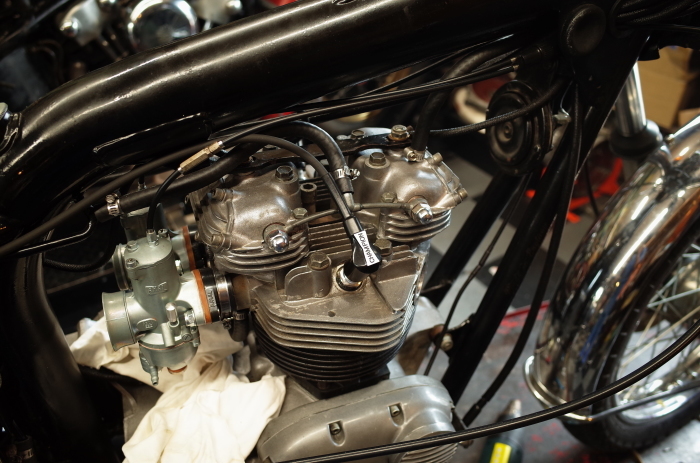

スロットルワイヤーも長さ調整し製作しキャブレーター取り付け。

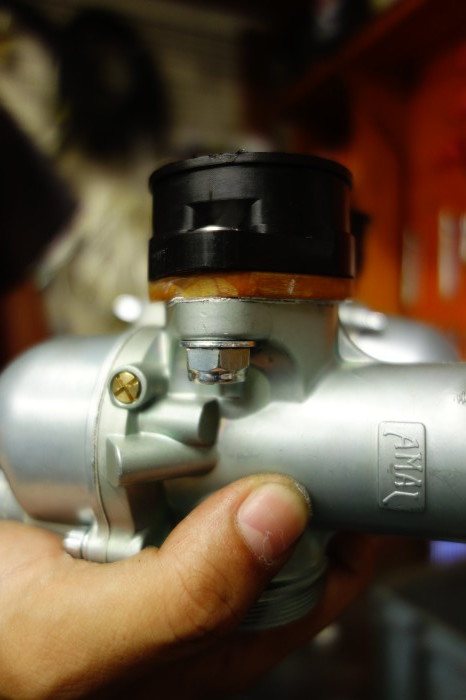

非常に留めづらいアダプタースクリューは市販されていないようなので、単品製作。

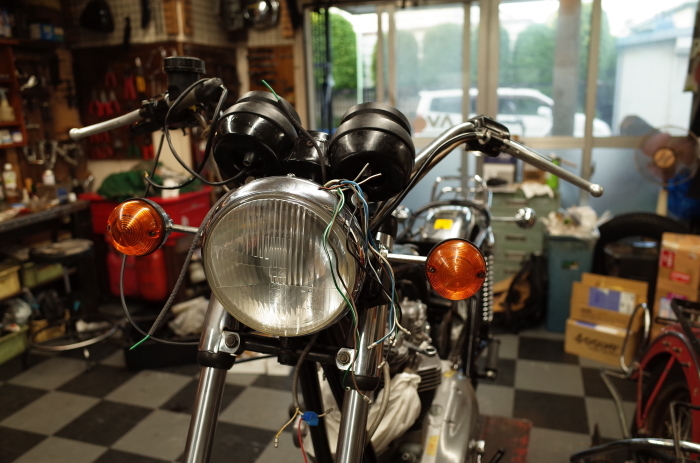

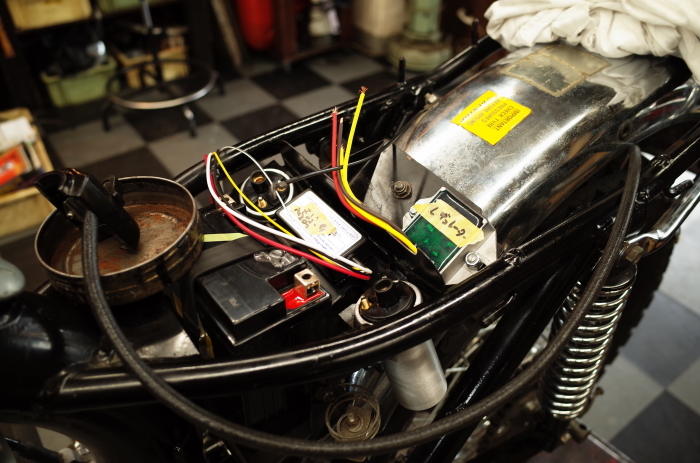

配線引きなおし作業。

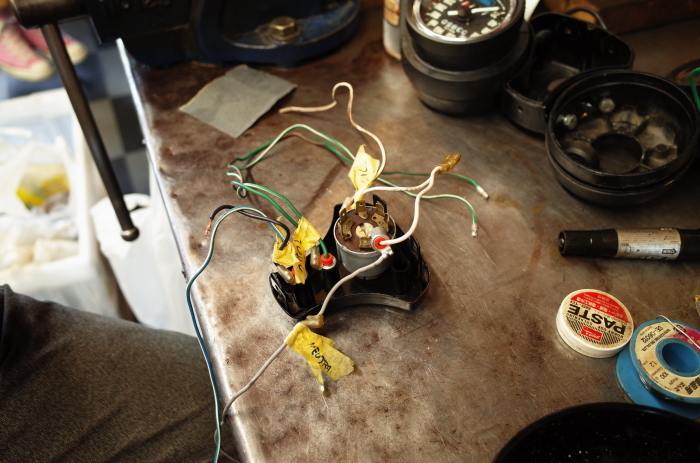

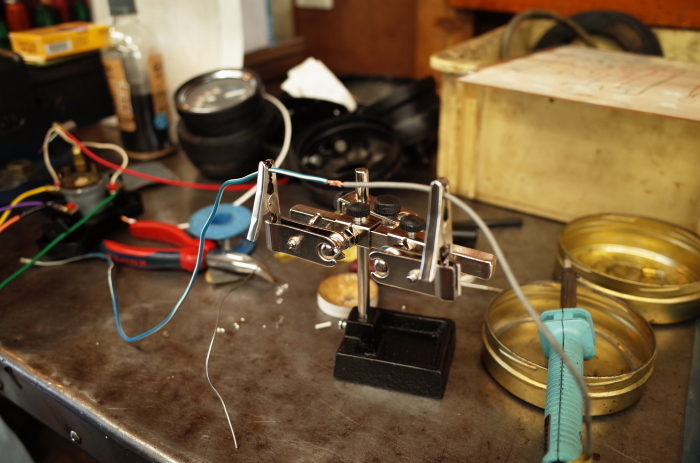

スイッチボックスの半田部分からやり直し。

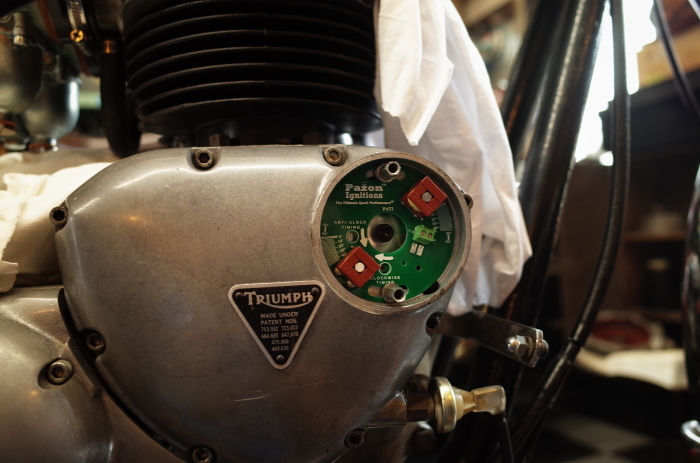

点火システム、オルタネーター、レギュレーターと一新。

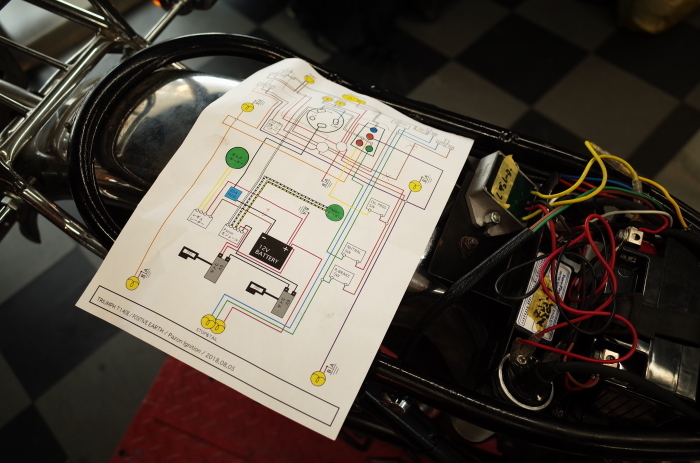

配線図はTさん自ら製作。
自分で書くと配線を理解できます。

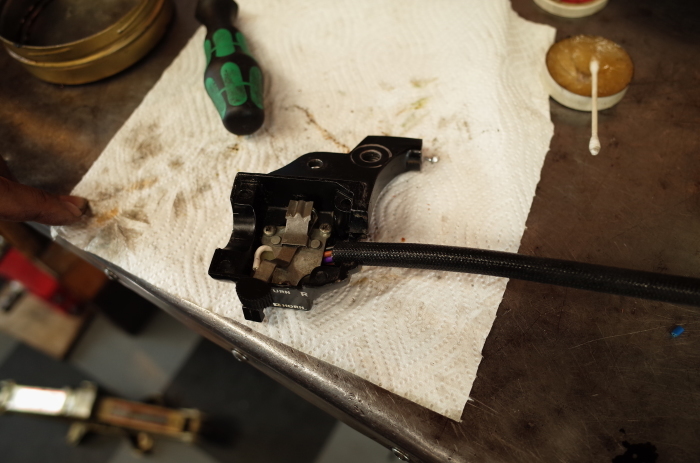

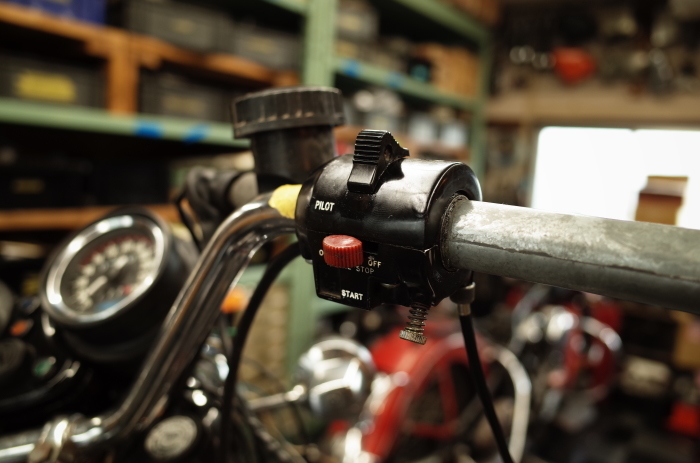

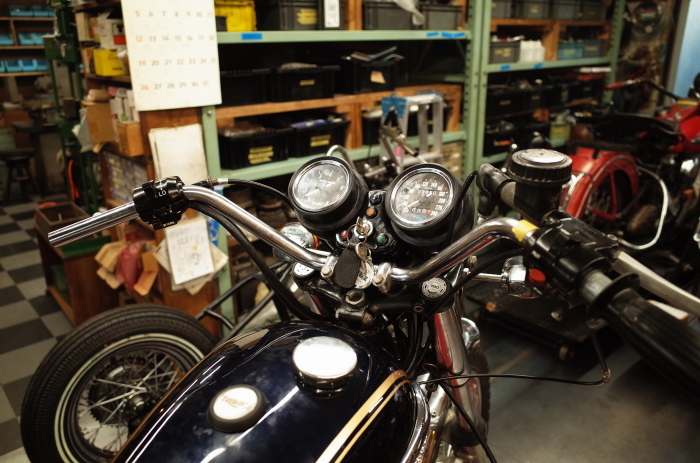

スイッチボックスも化粧直しし綺麗になりました。




プラグコード製作。

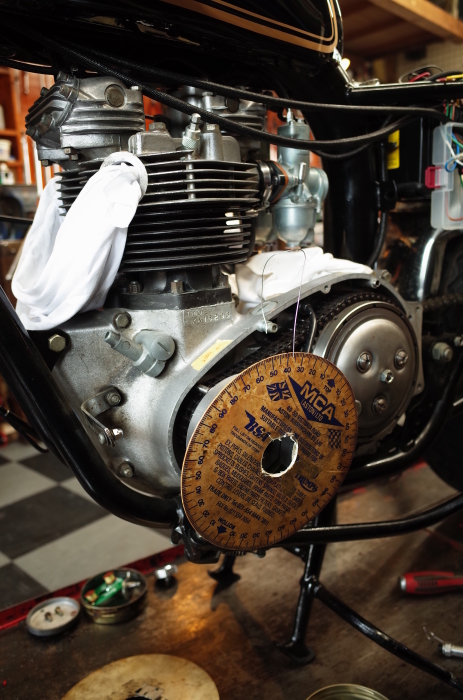

点火タイミング調整。

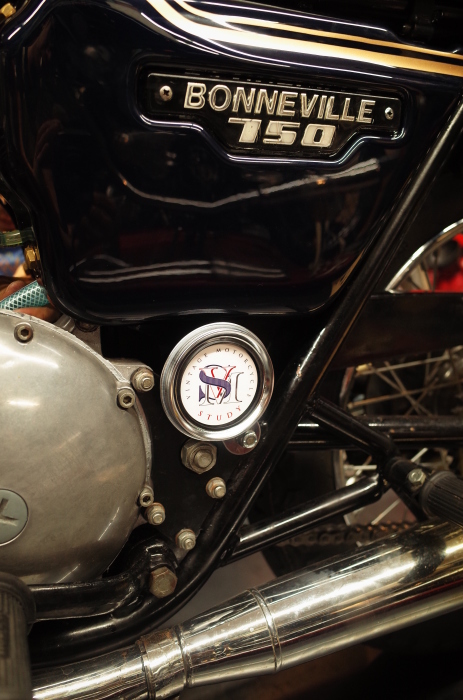

Tさんに作ってもらったVMSステッカーを装着し完成。
タンク・サイドカバーも自ら塗装を行い、VMSに来たときと比べ見違えるほど綺麗になりました。
