2018年 09月 16日

1978 TRIUMPH T140E ギアボックスまわり

今日も先日に引き続きTさんのトライアンフのお話。

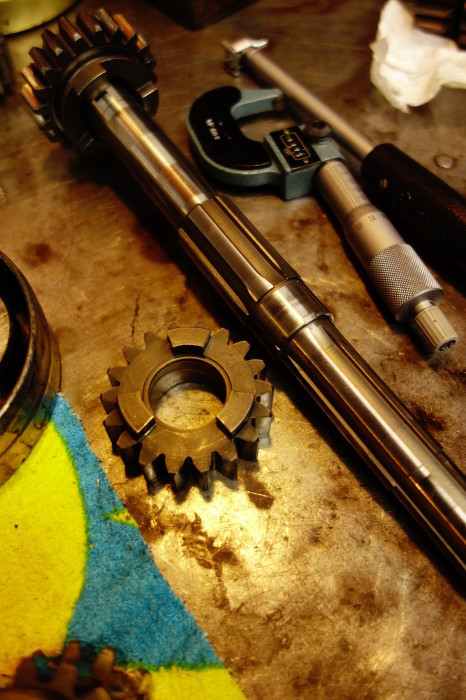

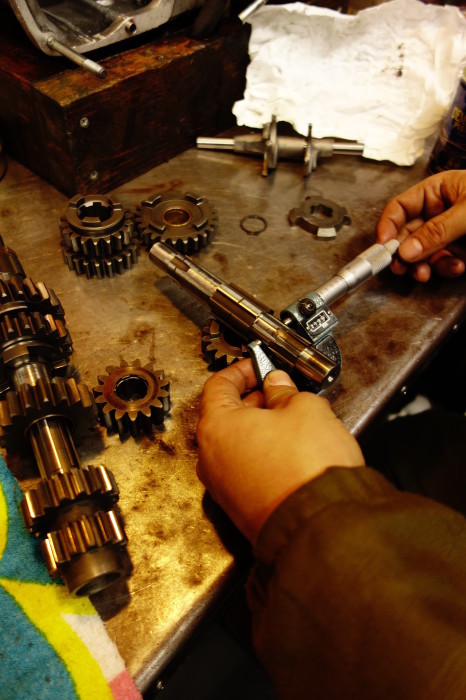

5速ミッションの750ccトライアンフのトランスミッション、ギアブッシュ、シャフトの計測。
全体的に状態が良いギアボックッス。

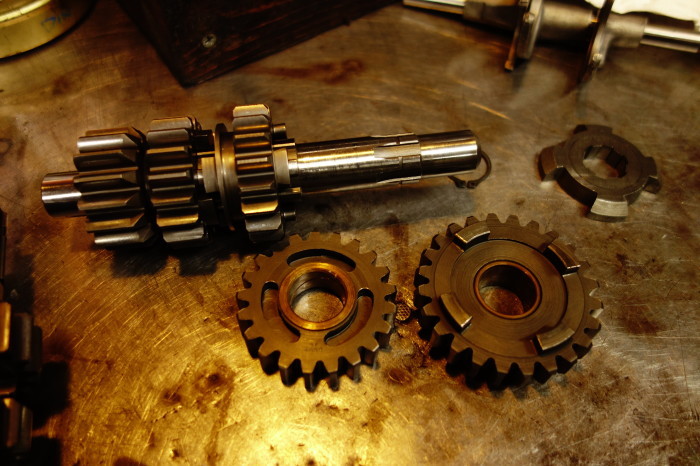

メインシャフト3速ギアブッシュ、レイシャフト1速2速4速ギアブッシュの寸法は状態良く交換の必要なし。








ベアリング周りは全交換。
5速ミッションのハイギアケースとの軸受けベアリングはローラーベアリングになっています。
またハイギア、メインシャフトとの軸受けはニードルベアリングの2連。
メインシャフトベアリング、レイシャフトベアリングも交換。








レイシャフト仮組みしてスラスト量チェックし0.6mm。
マニュアル値内でO.K





キックブッシュはガタがあったので交換、単品製作。
キックシャフトは段減りがあったので研磨。








仮組みしてギアチェンジチェックし問題なし。
シール&ガスケット取り付け本組み。





キック周り仮組みして作動チェックし問題なし。
ということでギアボックスO.K
