1978FXE1200 オイルポンプ

今日はMさんのショベルヘッド
オイルポンプのお話

1978FXE1200 オイルポンプ_a0248662_12441096.jpg

1978FXE1200 オイルポンプ_a0248662_12441585.jpg



1978FXE1200 オイルポンプ_a0248662_12442153.jpg

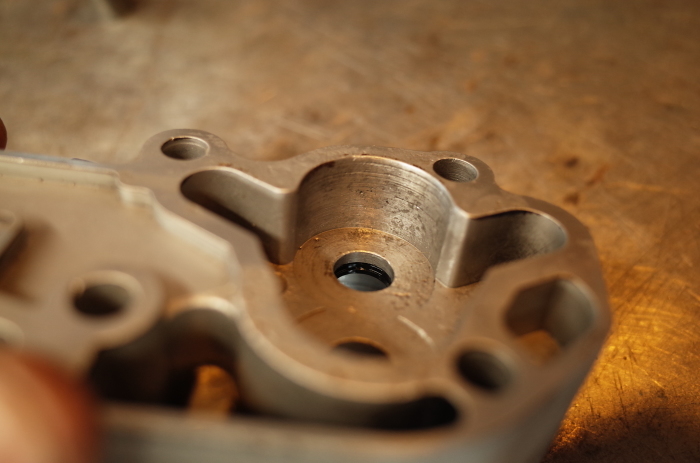

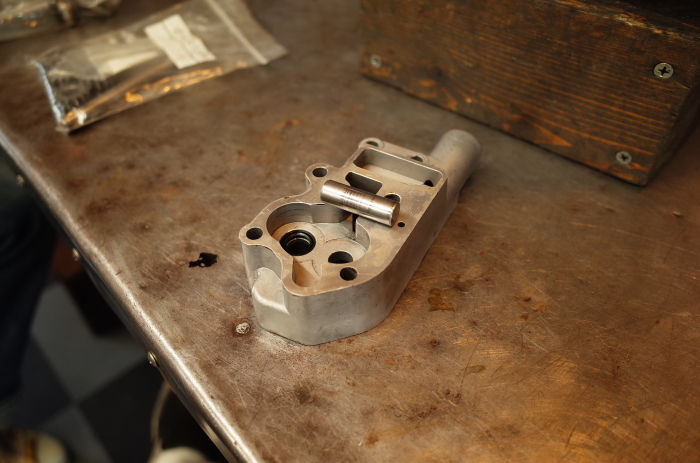

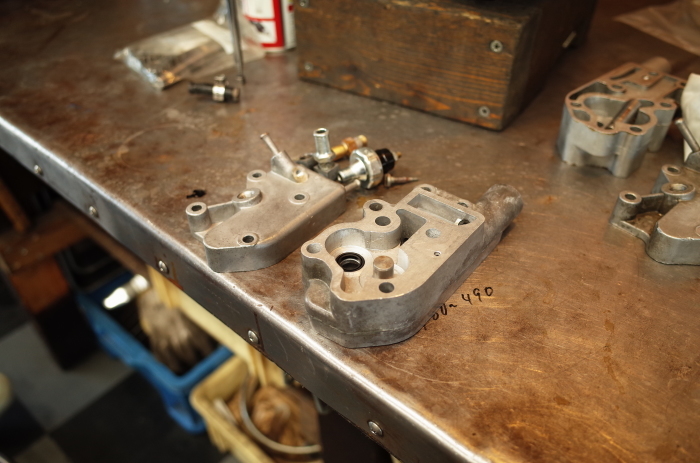

もともとついていたオイルポンプはアイドラギアシャフトがテスポ・・・。
ボディー内壁にもキズがありますのでオイルポンプを交換することに。
使うオイルポンプボディーは80年以降の純正オイルポンプ良品。







1978FXE1200 オイルポンプ_a0248662_12443257.jpg
1978FXE1200 オイルポンプ_a0248662_12443709.jpg
1978FXE1200 オイルポンプ_a0248662_12444301.jpg
80年以降のオイルポンプはリリーフバルブ不圧穴の経路が以前のモデルと違いますので、冶具を使いケースにドリル加工。何時ものやつです。




1978FXE1200 オイルポンプ_a0248662_12444992.jpg
1978FXE1200 オイルポンプ_a0248662_12445597.jpg
フィード側、リターン側のギアとボディーの隙間チェック。ギアのでっぷりは0.1mm~0.15mmと良好。
またチェックバルブも光明丹であたりっぷりチェック。




1978FXE1200 オイルポンプ_a0248662_12450196.jpg
ジェームス製の黒ガスケットを使い、オイルポンプの締め付けトルクは10N.m
で締め付けてみると、一箇所ねじ山がナメてしまいました・・・。
まぁ10N.mでナメてしまったんであれば仕方がない。


1978FXE1200 オイルポンプ_a0248662_12451362.jpg
1978FXE1200 オイルポンプ_a0248662_12451881.jpg
1978FXE1200 オイルポンプ_a0248662_12452494.jpg

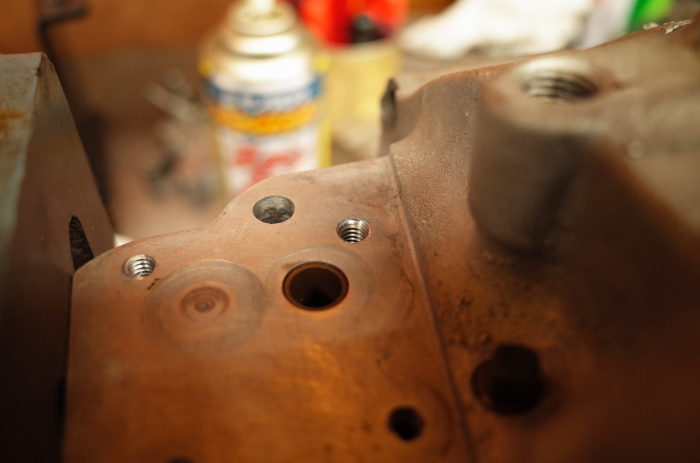

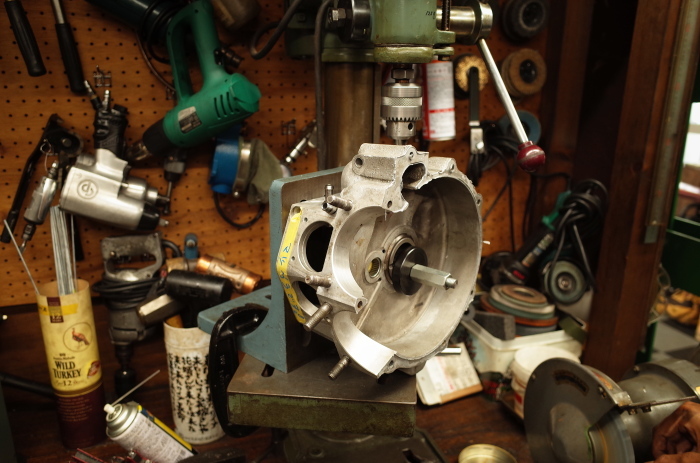

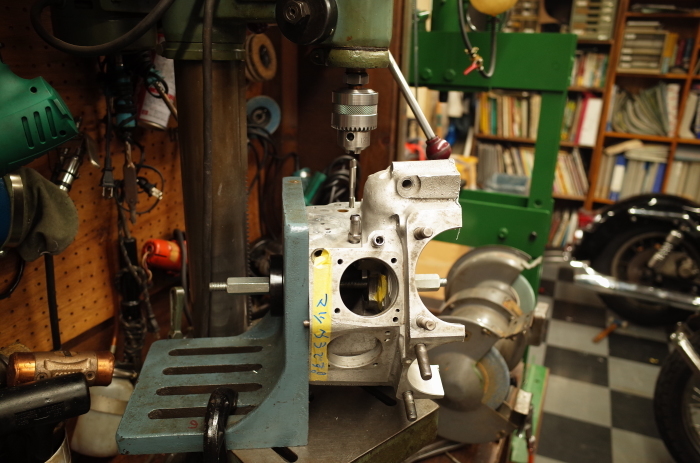

クランクケース分解してボール盤に垂直セットアップしヘリサート加工。







1978FXE1200 オイルポンプ_a0248662_12450786.jpg
1978FXE1200 オイルポンプ_a0248662_12453782.jpg
1978FXE1200 オイルポンプ_a0248662_12453179.jpg
気を取り直して改めてオイルポンプ組み付け。
規定トルクえ締め付けオイルポンプの回りっぷりチェックし問題なし。
