2018年 08月 24日

火曜日・水曜日の授業風景




1978FXE1200





Mさんのショベルヘッド
クランクの芯だし作業が終わり、クランクピンナット本締め。
芯が出た後のクランクピンナットのロックタブ位置を出すのが嫌ですね。
クランク仮組みして回りっぷりチェックし問題なし。
オイルポンプの作業に移ります。
もともと付いていたオイルポンプはアイドラギアシャフトが抜けてしまっていた状態でボディー内壁にも傷ありということでオイルポンプボディー交換します。
80年以降の良品純正オイルポンプボディーを使用します。
例によってリリーフバルブ負圧抜き穴加工。
次回オイルポンプ仮組み。











1947FL1200





Iさんのナックルヘッド

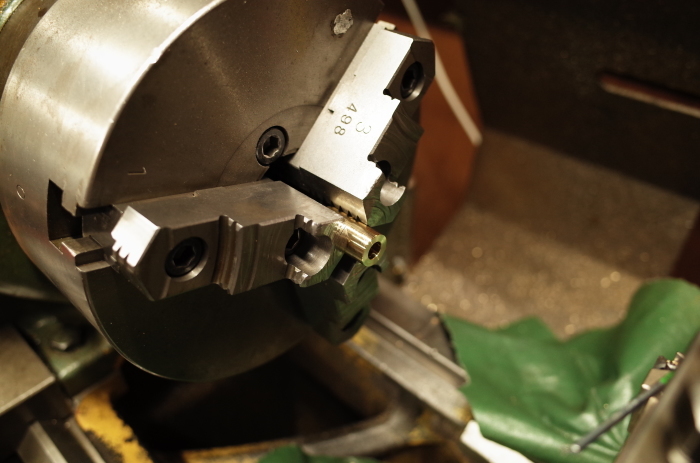

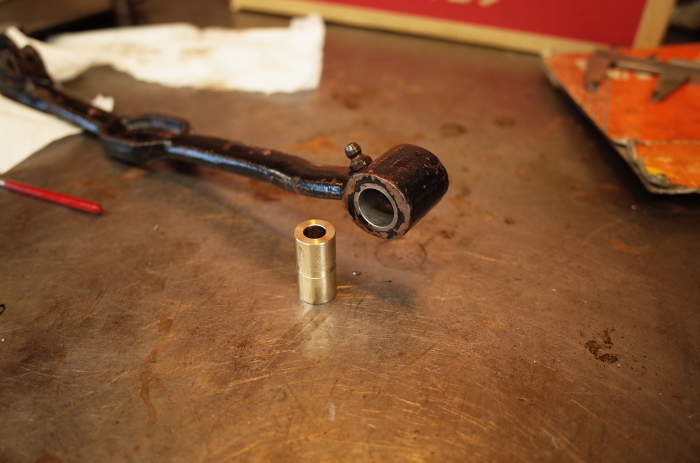

シートTバーフロント側ブッシュはガタがあったのでスリーブ側をオーバーサイズ製作。

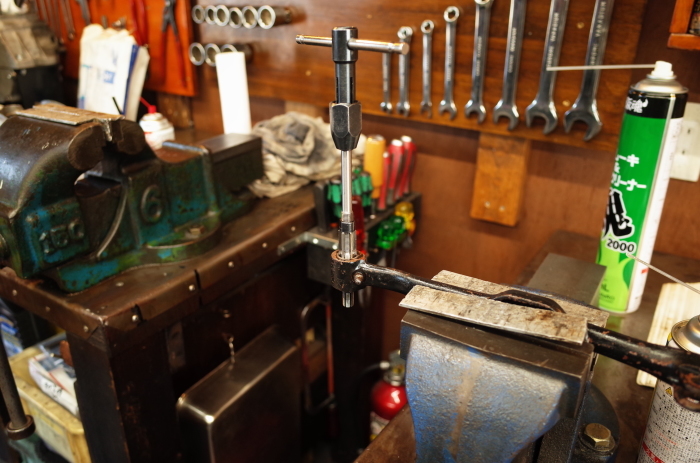

ブッシュ側はアジャスタブルリーマーで真円加工。
シートポストブッシュも入れ替え済みなので、サドルシートの不快なガタが無くなりました。

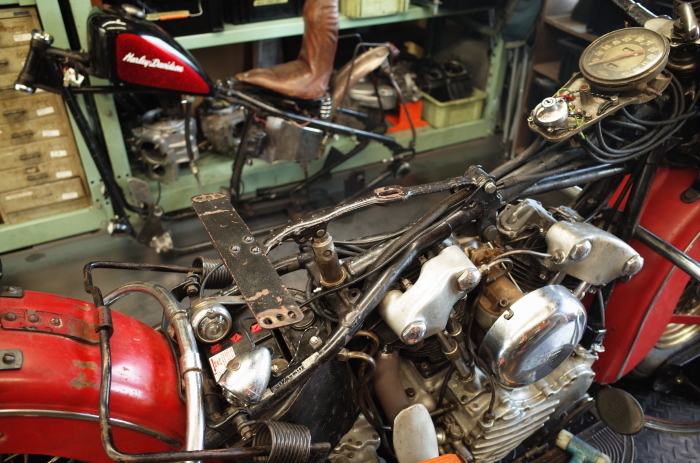

ガソリンタンク取り付け&フェーエルライン取り付け。

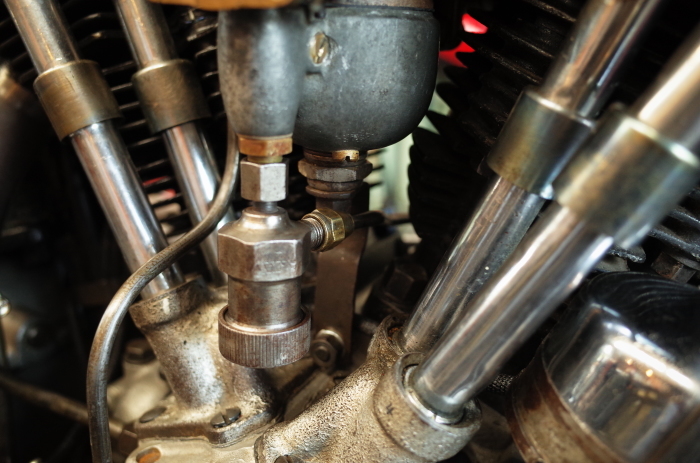

キャブインシュレーターを取り付けたことにより、フェーエルラインを少々加工し取り付け。
















1968FLH1200




Hさんのショベルヘッド

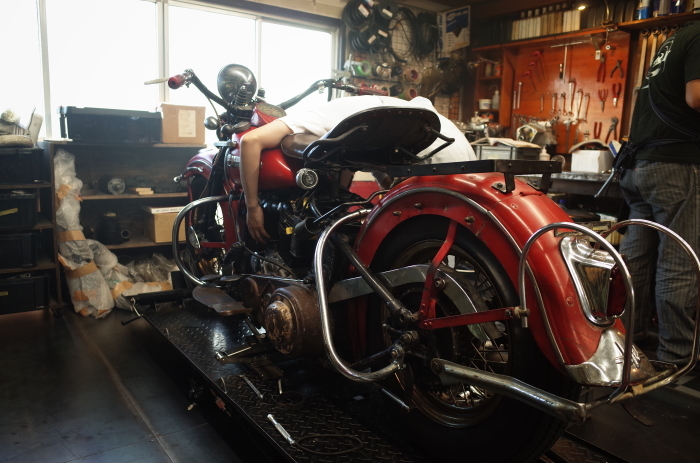

リアチェーン取り付けて、チェーンラインが出ているかチェック。
チェーンラインは問題ないが、ホイールのセンターが出ていなかったのでタイヤを取り外し、リムのセンター出し。











1982FXS1340





Oさんのショベルヘッド
キックラチェットギアのブッシュは磨耗少なくそのまま使用。
キックシャフトブッシュは少々ガタありで単品製作。
圧入、ラッピング&ホーニングしクリアランス調整、取り付け。
ロータリートップも本組みして、シフトフォーク位置確認。
T/M本組み。










1959PARILLA175










Mさんのパリラ

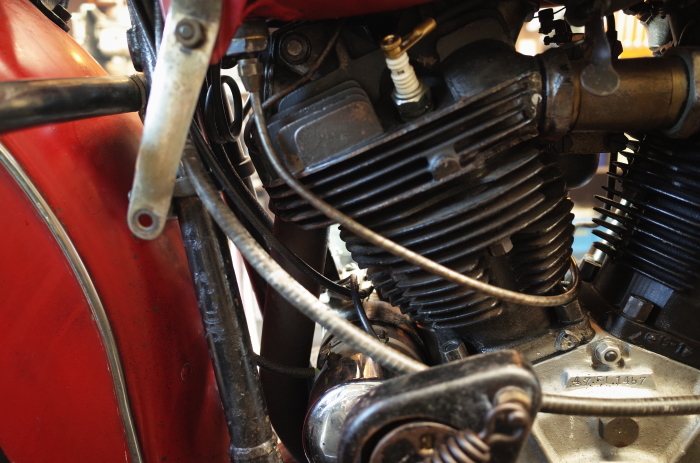

切られていた配線周りは引きなおし。
付いていなかったブレーキSWなども付け、オイル交換、エンジン始動。











アイアンフロントフォークブッシュ交換




アイアンのフロントフォークブッシュ交換
インナーチューブ、付いたブッシュ内径計測後、ブッシュ抜き取り。
ブッシュ単品製作。
