2018年 08月 16日

1978FXE1200 クランクバランス

今日はMさんのショベルヘッド、クランクバランス。
コンロッド周りの作業が終わり、コンロッド、ピストンASSYの重量計測をして、現状の両フライホイールそれぞれの重量バランスを確認。
左右フライホイールのバランスを合わせます。
また、今回のフライホイールはノーマルのものよりもパーセンテージが低めの状態。オーナーさんと相談し今回は純正60%よりも含めのパーセンテージで両フライホイールのバランスをとることにします。

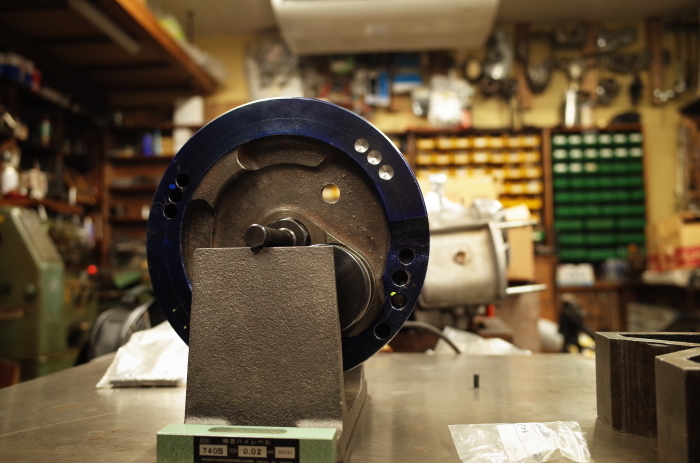

まずは両フライホイールのバランスファクター同数になるウェイトをつけ、重り代わりの磁石を付けていきバランスが取れる位置、重さを探っていきます。

磁石でバランスをとった後、その対角線上正確に位置決め
磁石でバランスが取れていた重さ分、比重計算しドリルで穴あけをします。

実際にバランスが取れているかチェックし問題無し。
バランスどり完了です。
