2018年 08月 13日

1968FLH1200 トランスミッション組み立て その2



今日はHさんのショベルヘッド、トランスミッションの組み立て続き。
メイン・カウンター周り組付けしたトランスミッション、シール関係取り付け、シフター周りの調整、キック周りの組み付けをしていきます。

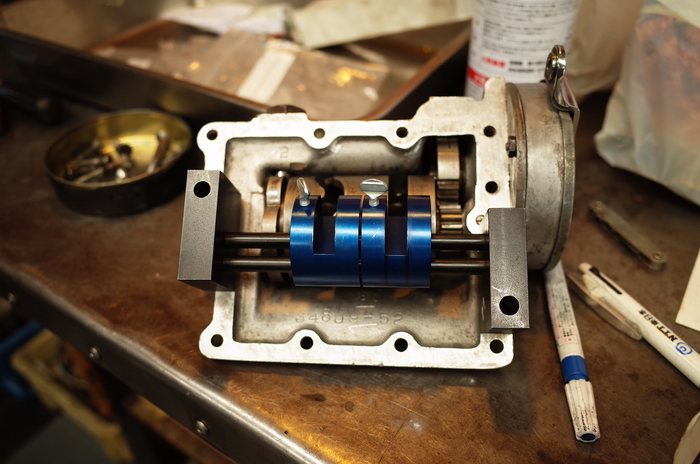

シフター回り組み付け。
組み付け後シフター位置チェック。ニュートラルポジションだけではなく、1速から4速それぞれドッグギアの位置を確認。
3速・4速時のドッグ位置はO.K
1速・2速時のドッグギア位置は微妙にズレていたので、調整し取り付け。






減っていたスプロケット交換し、シールナットに交換し取り付け、シフターカバー取り付け。

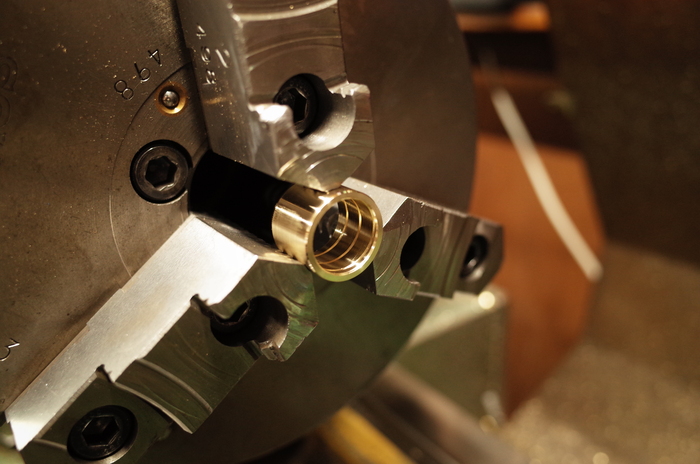

随分とガタがあったラチェットギアブッシュは単品製作。

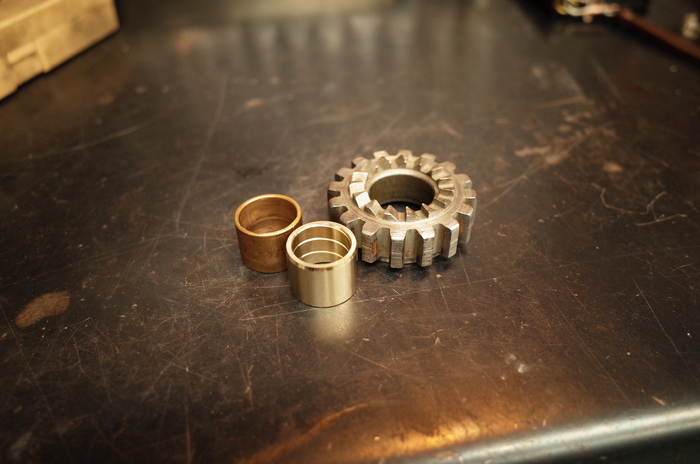

少々研磨したメインシャフト、ギアにあわせ製作。
圧入しホーニングクリアランス調整し取り付け。

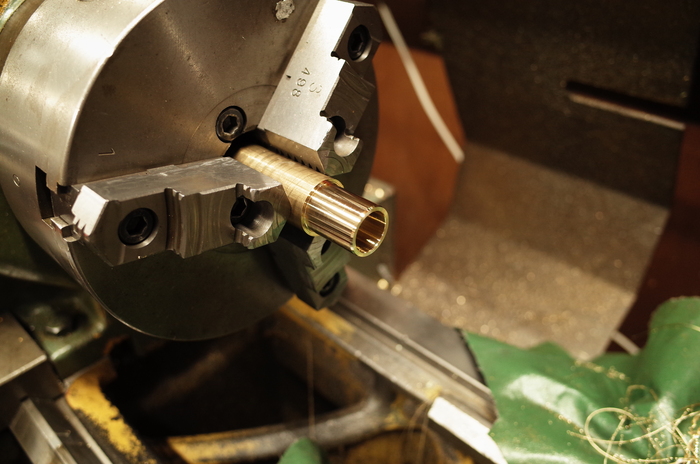

同じくガタがあったキックシャフトブッシュも単品製作。
圧入しラッピング、ホーニングしクリアランス調整。





中で取れかかっていたリリーフフィンガー。

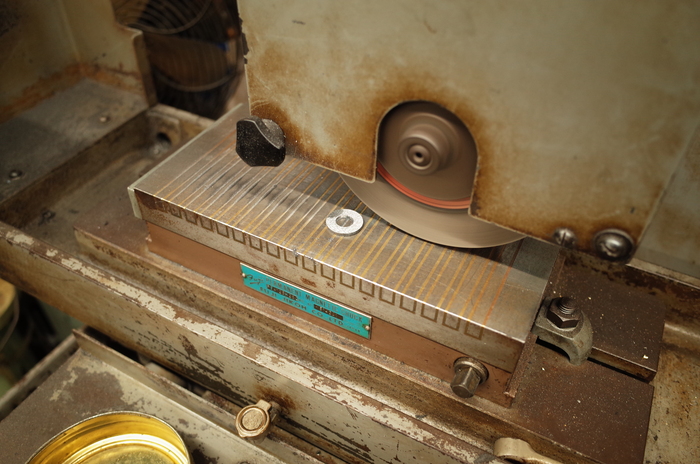

位置決めのワッシャーは45cを使い面研磨し調整・取り付け。

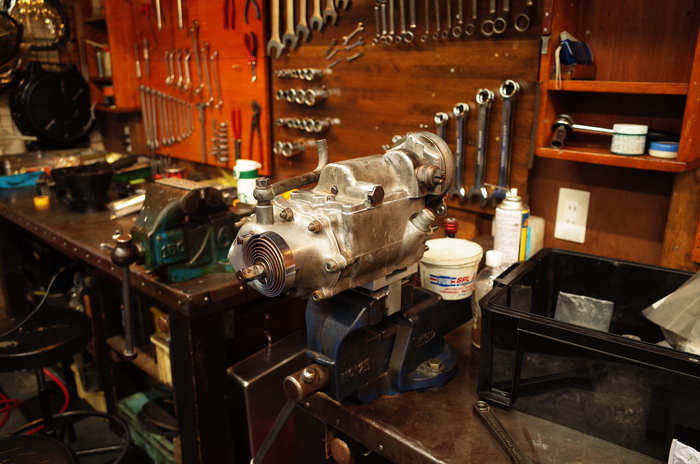

キックガバー取り付け、トランスミッション完成。
