1978FXE1200 トランスミッション 組み立て その2

今日はMさんのショベルヘッド

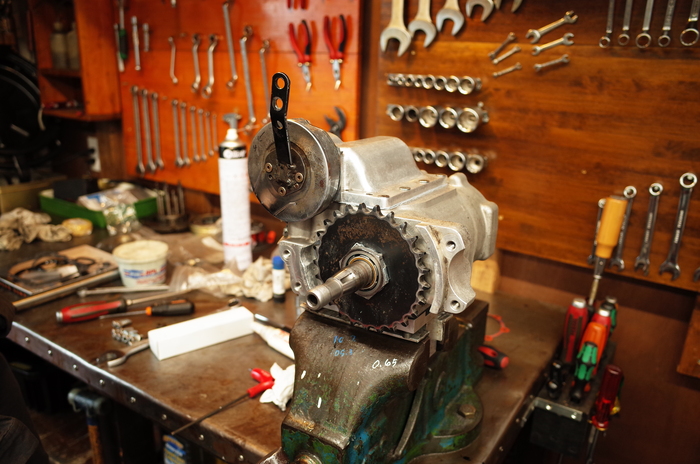

トランスミッションの組み立て作業まとめです。

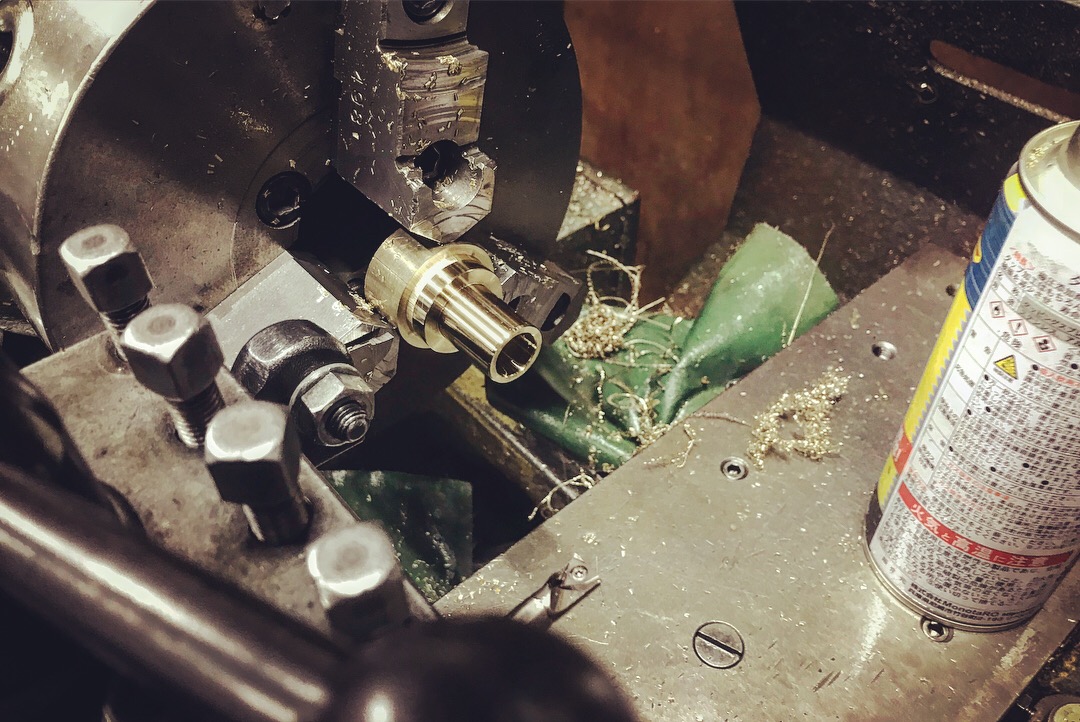

少々ガタがあったシフターシャフトブッシュは交換単品製作。

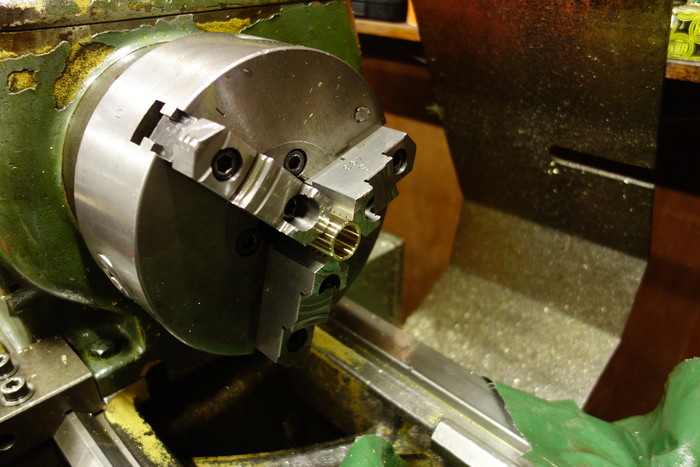

圧入しホーニングしてクリアランス調整。
よく折れてしまうパウルキャリアーのスプリング交換。効き目が弱かったカムフォロアーのスプリングもシム調整。




シフターの位置調整しシフターカバー周りはO.K

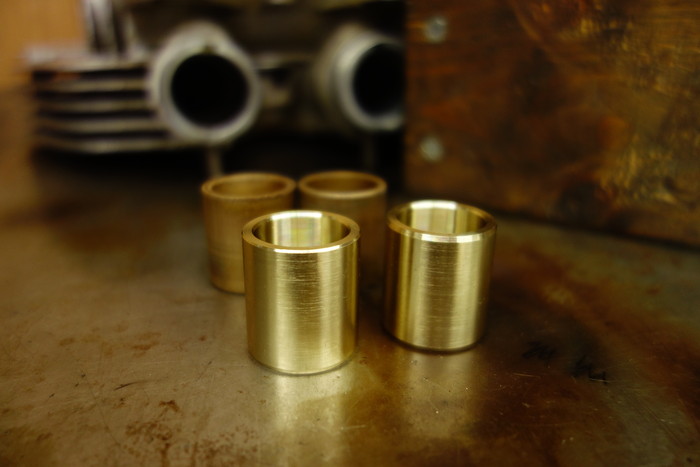

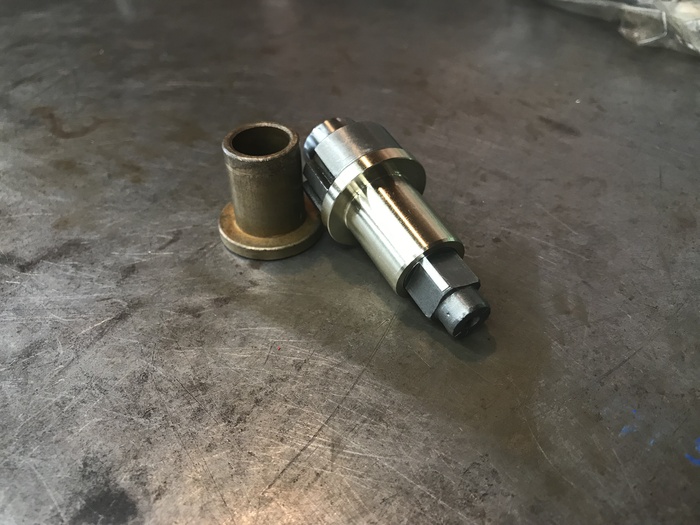

キックシャフトブッシュもカバー側、シャフト側に合わせ単品製作。
圧入・ラッピングしクリアランス調整。




欠けがあったクラッチプッシュロッドのリリーズフィンガーは新品に交換ですが、厚みが有りすぎて組むと動きが渋い・・・。
一部面研磨して修正、取り付け。




キックレチェットギアブッシュは問題なし。

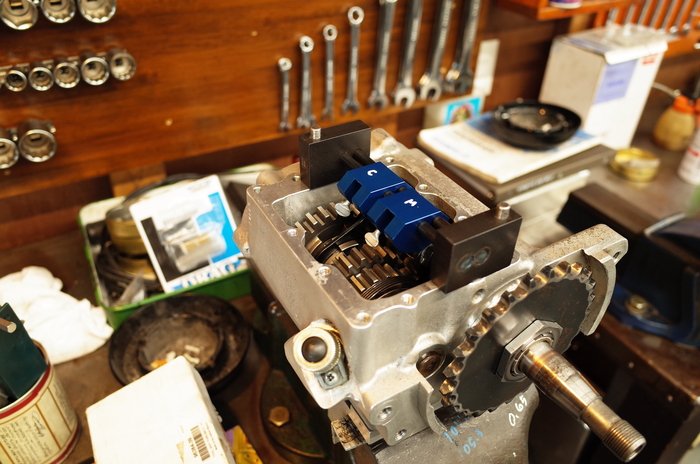

シフター周り、キック周りと仮組みして作動チェックし問題なく、シール・ガスケット取り付け、本組み。
というわけで、トランスミッション完成。
