2018年 06月 13日

平日の授業風景


1964 TRIUMPH SMALL UNIT



Kさんのトライアンフはギアボックス、シフター周り考察
初めてのスモールユニット、しかもバスケット状態で困惑しつつの作業です。

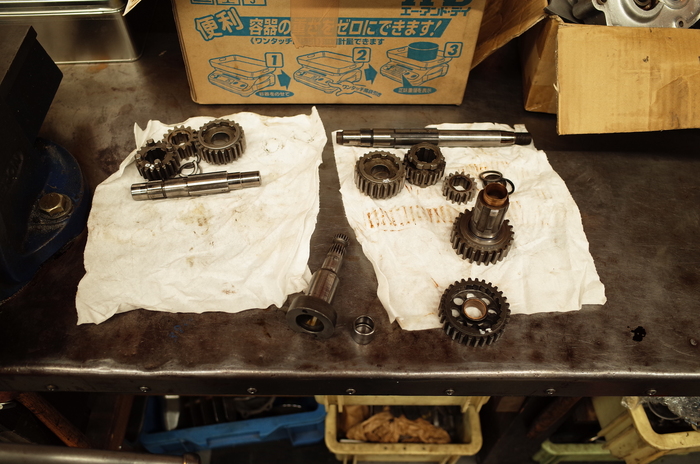

まず、2種類あったギア周りは350cc用の最初期のものとワイドタイプのギア比のもので、今回はワイドタイプのものを使うことに。
レイシャフト軸受け部分はブッシュ軸受けの年式とニードルベリングの年式のものがあり、シャフト自体も違います。今回はニードルタイプのものを使用。メインシャフトも状態が良い方を使います。
レイシャフトライトサイドの軸受けとなるキックシャフト。レイシャフト軸受けはニードルベアリングですが、キックシャフトの軸受けはインナーカバーにじか受け。(ブッシュ無し)
コチラも2基分あったのでガタが少ないほうを使用します。
アウターカバー側、シフター周りの構造も年式ごとに違うようで、63年以前の2種類のものです。
此方も状態が良いほうを使います。
クラッチ周りチャック。
スラストは問題ないが、クラッチハブとクラッチセンターにガタがあります。
スパイダー、もしくはハブ交換が必要。









1937EL1000



Wさんのナックルヘッドはトランスミッションの組み立て
カウンターシャフトの1速、2速ギアのフローティングブッシュはJIMS製のものに交換。
1速ギア、2速ギアそれぞれスラストワッシャーを交換しスラストチェックしO.K

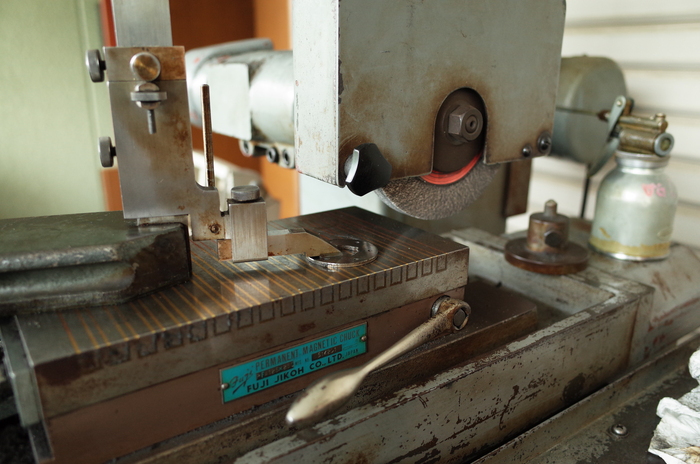

3.4速ギアのスラストチェック。ワッシャー研磨し、適正な数値に。研磨機が来てこのあたりの微妙な調整ができる様になりました。

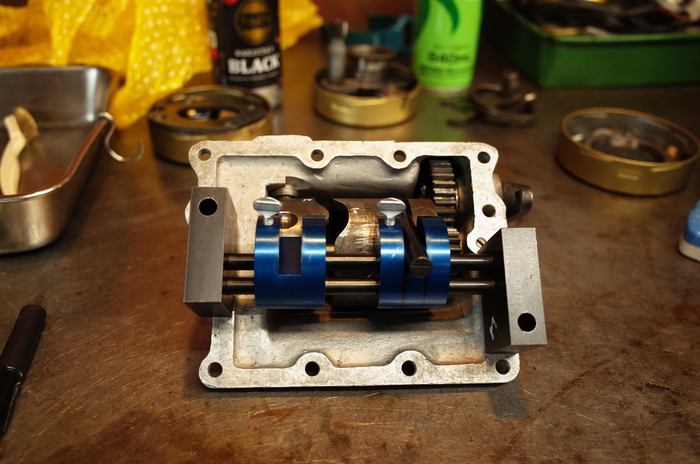

シフター位置調整。
ニュートラル位置、1.2.3.4速ギア位置それぞれチェックし、1・2速ギア位置のフォークシムを増やし位置調整。

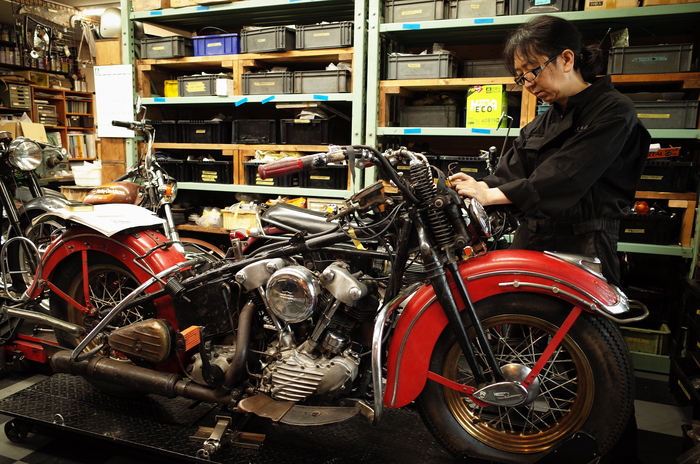

1947FL1200




Iさんのナックルヘッドは引き続き、配線引きなおし作業。
次回には終わりますね。

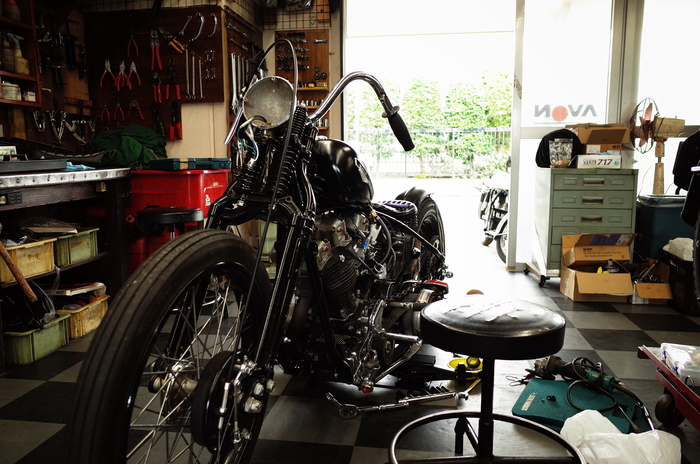

1979FXS1200



S君のショベルヘッド
エンジン始動し、各部増し締め。
試乗・キャブセッティングをしたいとこところですが、残念ながら雨模様。








1978FXS1200



Hさんのショベルヘッド
此方もエンジン始動後、試乗。
配線周りの一部トラブルと、クラッチのジャダー、Rブレーキのエアかみがあり修正。
