1986 TRIUMPH HARRIS BONNEVILLE クランク周り




今日はトライアンフハリスボンネ、クランク周りのお話。

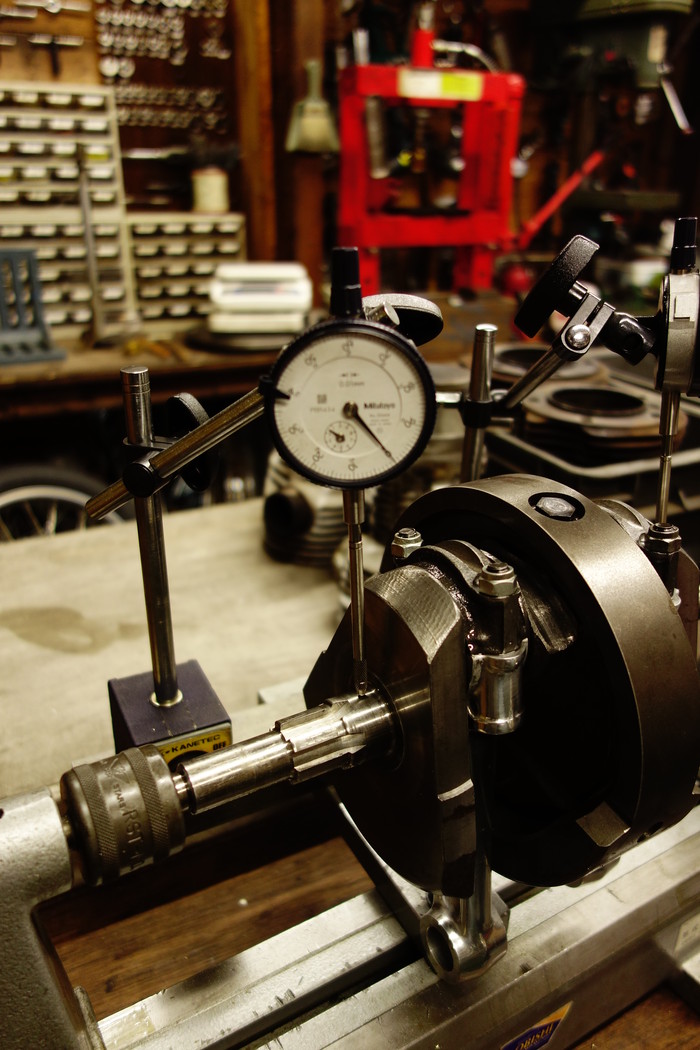

クランク自体は分解時芯振れ確認し、ドライブサイド0.01mm タイミングサイド0.005mmと状態が良かった。





また、ビッグエンドジャーナル、クランクシャフト、クランクケースの軸受けベアリング部など状態が良かったのです。
詳しくはこちら







問題だったのは新品ベアリング
ドライブサイドはローラベアリング、こちらは問題なく。
750ccから使われているタイミングサイドのローラローラーベアリング(アウターレースとベアリングが一体で、インナーレースが単体のもの)が来たものが内輪がシャフト径に対し0.1mmも小さい・・・そのため他の外国ベアリング屋から新たに取り寄せ、同じ種類のものでC3ベアリングを使うことに。
新たに来た物は問題なし。





クランクケースにベアリングレース・ベアリング圧入。





クランクシャフトにベアリング、ベアリングレース圧入。






一旦クランクケースに仮組みしてクランクのスラストチェック。
実測0.5mmと少々大きめ。クランクの周りはスムーズで良い。
クランクのスラスト量はマニュアル値で0.076mm~0.4mm
シム製作しスラスト量0.15mmに。



問題なかった、コンロッド規定トルクで締め付け。
スラッジチューブ取り付け、スラッジチューブボルト交換し取り付け。
