1978FXE1200 T/Mメインドライブギア




MさんのショベルヘッドT/M
螺子修正ごと、清掃作業ががすべて終わり組み付け作業です。




メインドライブギアブッシュはシャフトに対し0.04~0.05mmと状態が良かったのでそのまま使用。

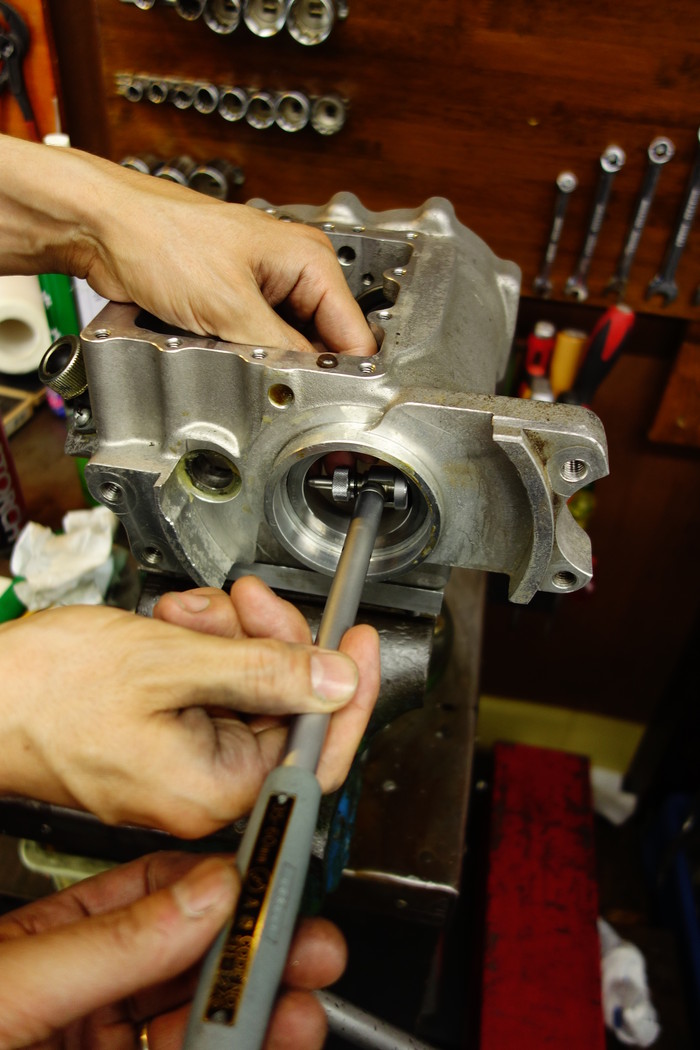

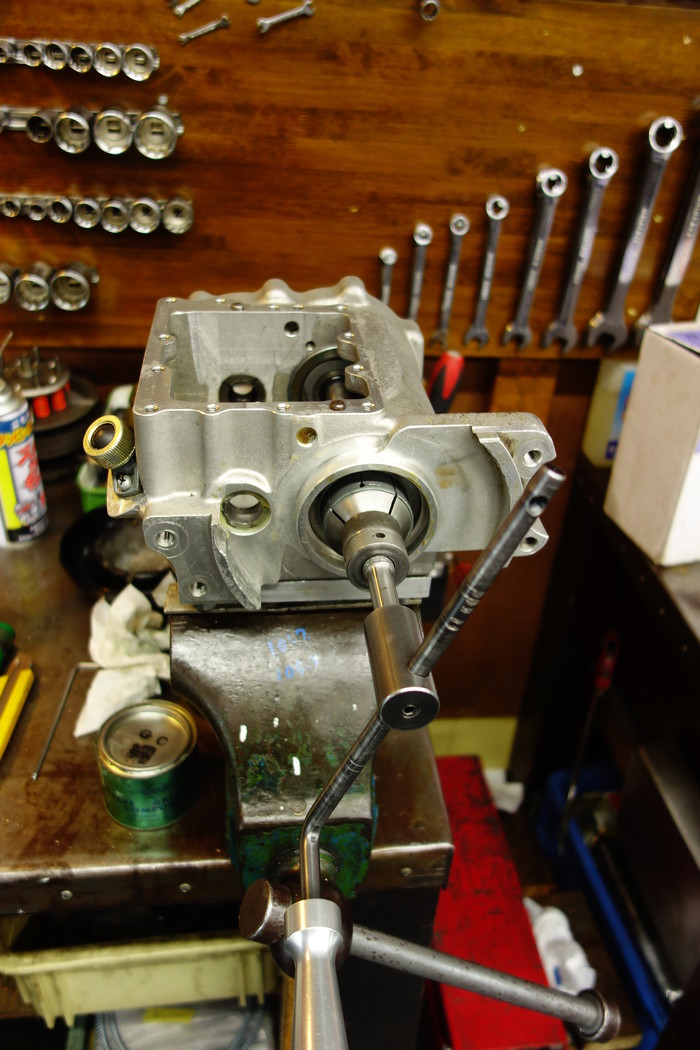

メインドライブギアベアリングレースは状態は良いものの、0.02m楕円になっているので、ラインラッピングしレースを真円に。
STDサイズローラーとの組み合わせでクリアランス0.04mm。

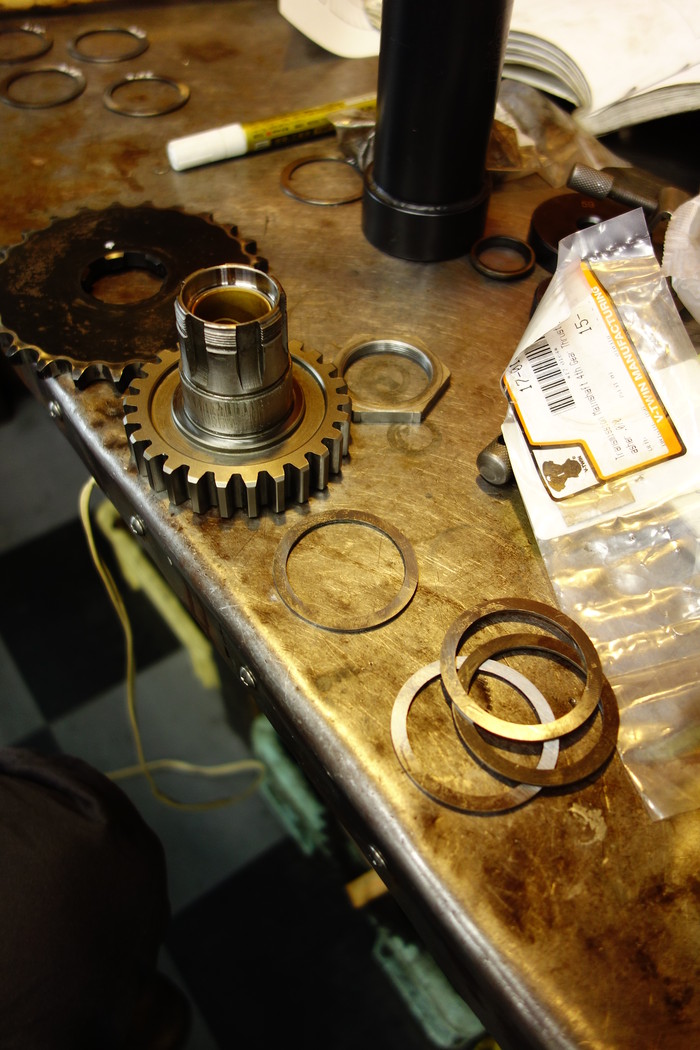

メインドライブギアのスラストワッシャーの厚み調整をして、スラスト0.1mm程度にしてメインドライブギアO.K
