2018年 06月 03日

1978FXE1200 トランスミッション 組み立て

Mさんのショベルヘッド
トランスミッションの組み立てです。メインドライブギア周りの作業が終わり、その続き。

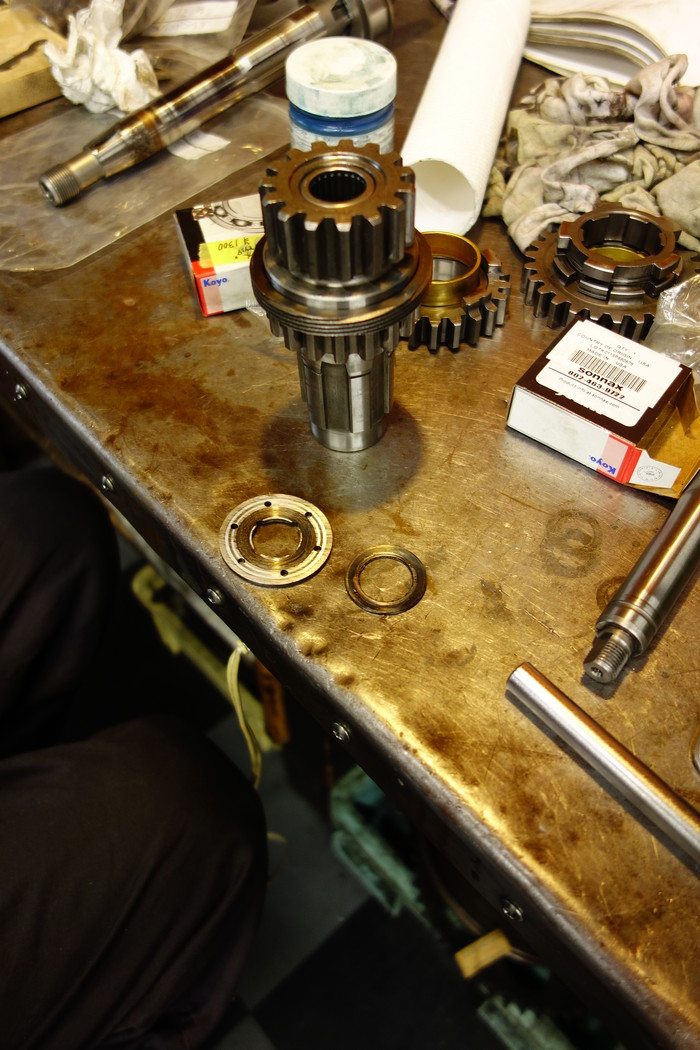

メインシャフトサードギアのワッシャーは新しいものに変え、スラストチェック0.1程度でO.K。

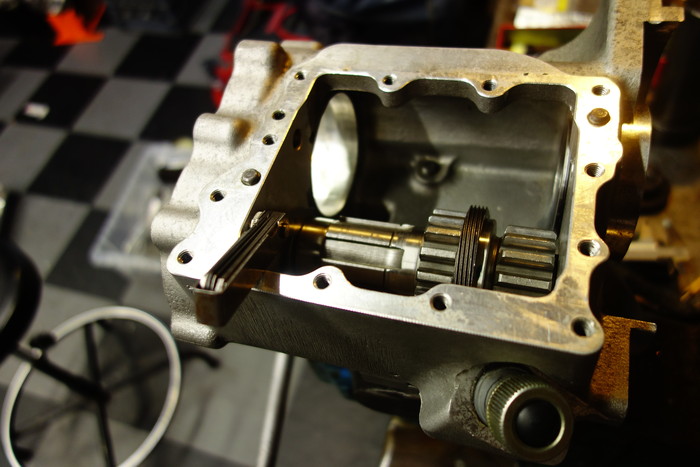

メインシャフト組み付け、回りっぷりチェックし問題なし。





カウンター側

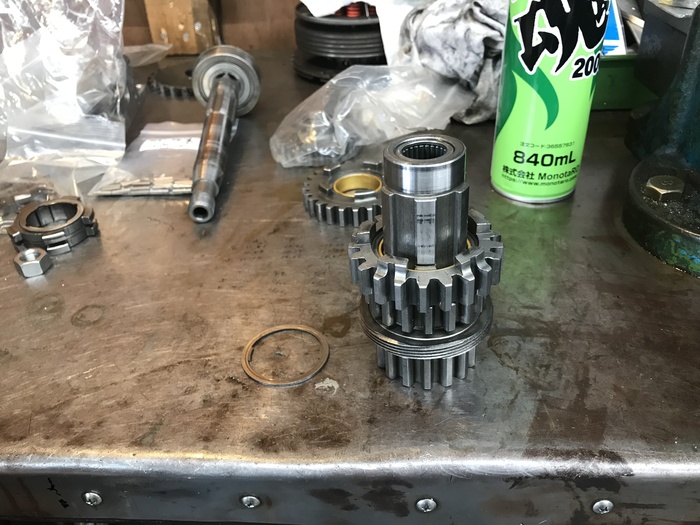

カウンター3.4速ギアのニードルローラーは元々抜けかけて、ライトサイド、レフトサイドノワッシャーが押され磨り減っていました。
ベアリング交換し、両サイドワッシャー交換。3.4速ギアのスラスト調整。




2速ギアのスラストをシム調整。フローティングブッシュ交換ですが、新品ブッシュがイマイチ。
JIMS製のブッシュをつけてみてまだガタがあったら製作します。



1速ギアはJIMS製のフローティングブッシュに交換。

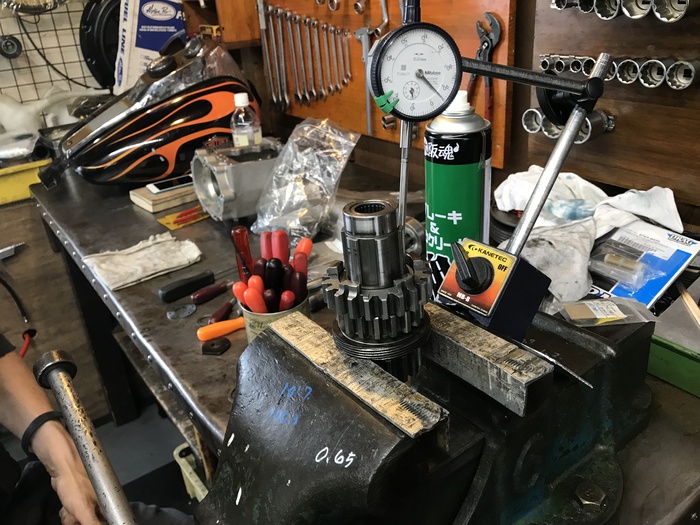

こちらも同じくワッシャー調整しスラスト調整。ここは3.4速ギアのスラストとプラスしてガタが出てしまうので、ほぼスラストが無い程度に。

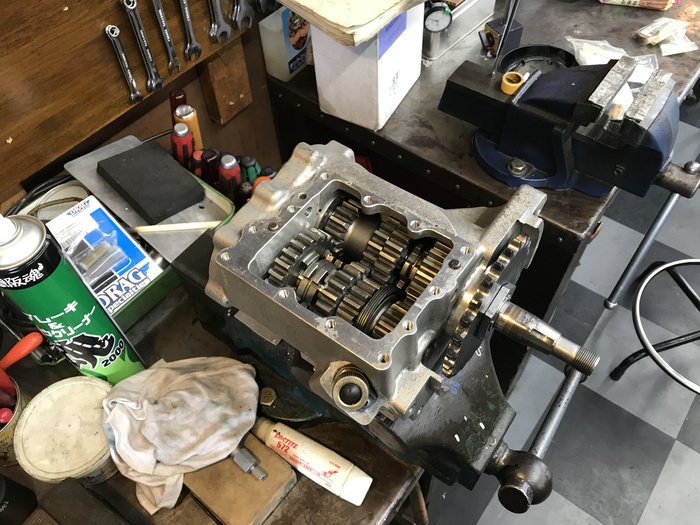

ギアボックス組み付け、作動チェック。
