1946WR750 フライホイール・コンロッドスラストワッシャー



MさんのWR

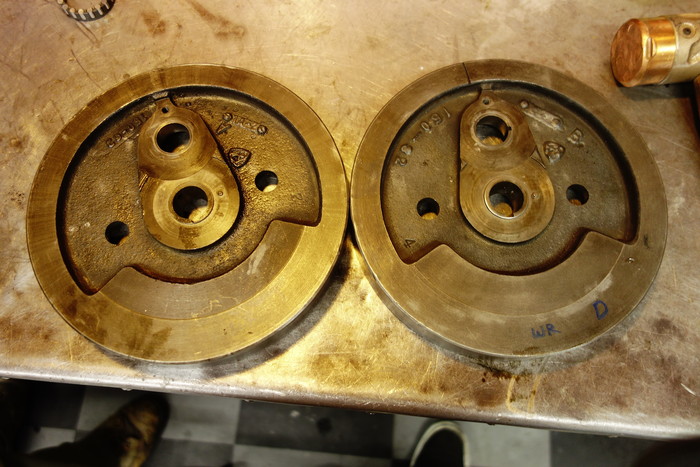

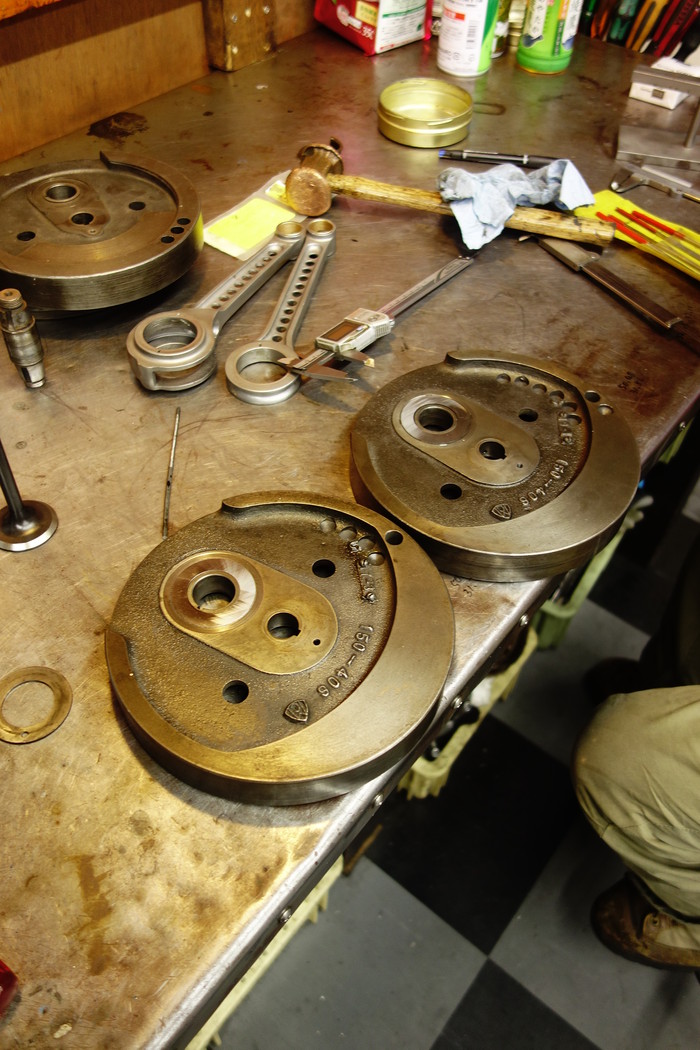

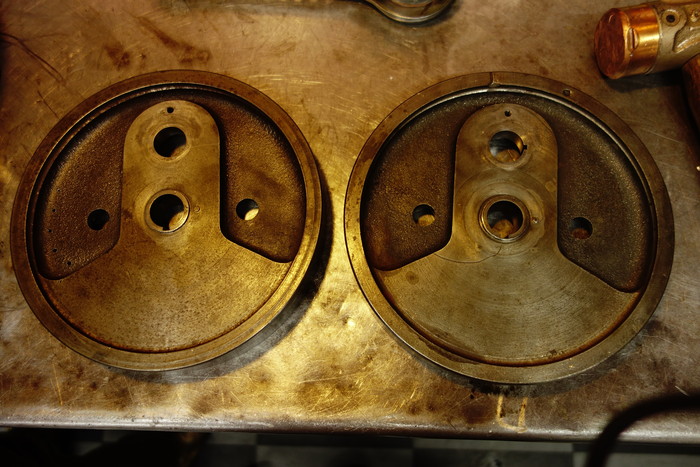

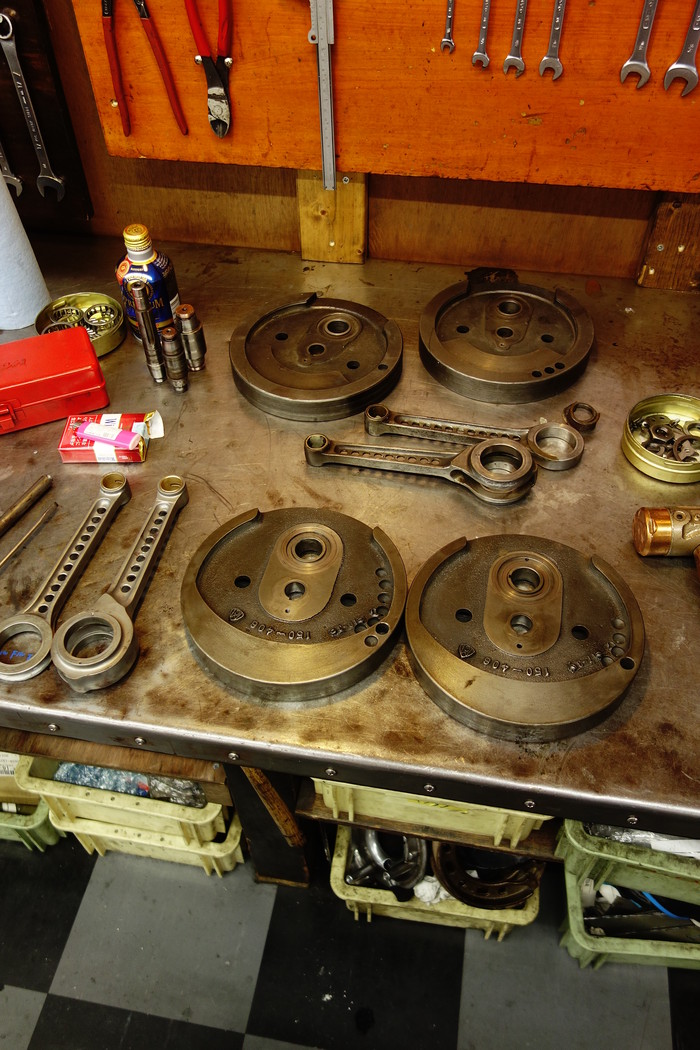

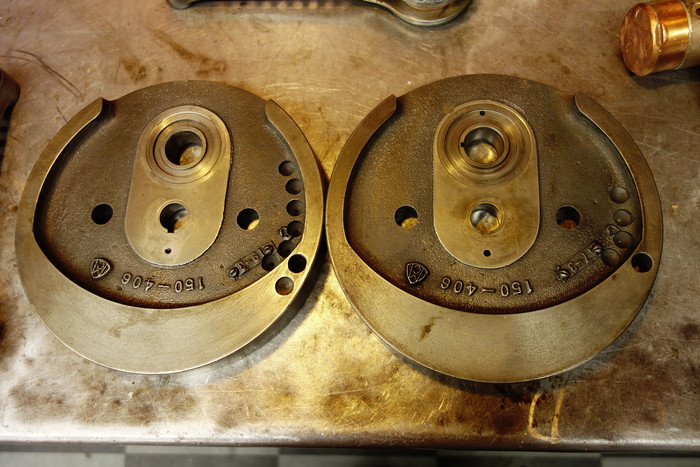

元々入っていたフライホイールはWL用。新たに手に入れたWR用のフライホイールと見比べる。
重量自体はそれほど変わらず、ウエイトの比率大分違うようです。
この辺りはバランスチェックのときに判るはず。




付いていなかったコンロッドスラストワッシャー
WL用の焼入れ鉄のSTDワッシャー(1.55mm)を入れてみるとコンロッドのスラストは無くなる・・・。
研磨を試みてみてみましたが、このワッシャー非常に硬く研磨が困難です。

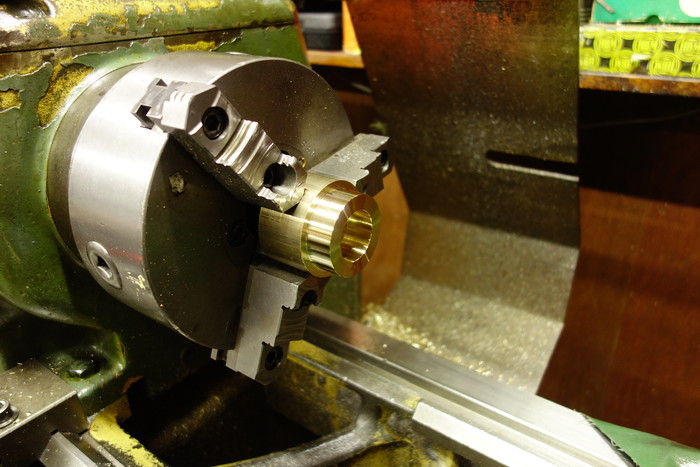

というわけで、アルミ青銅を使いアンダーサイズのスラストワッシャー製作。

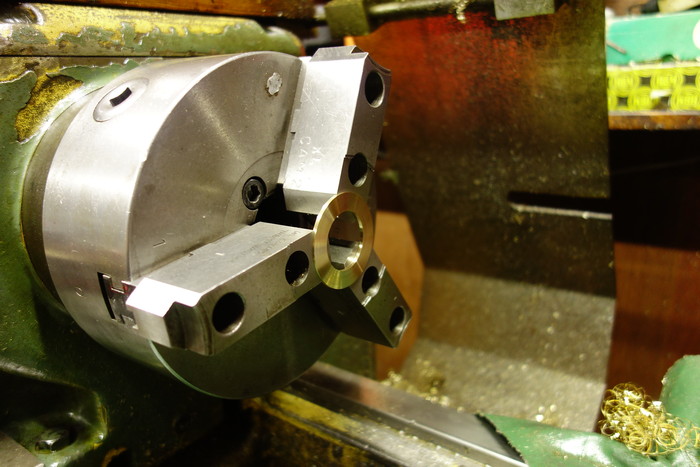

専用の生爪に銜え厚み選定。

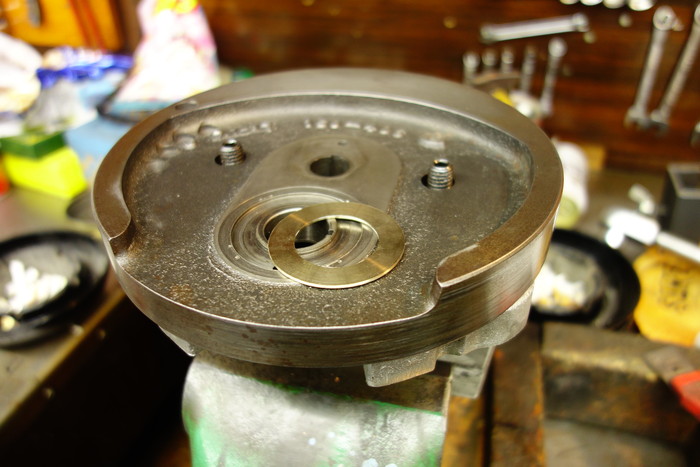

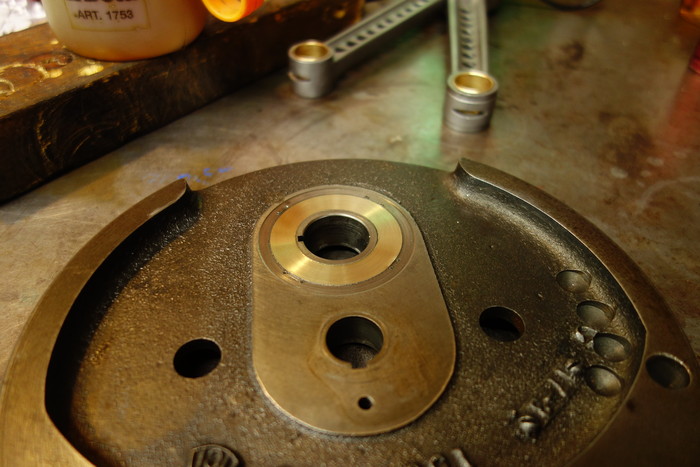

スラストワッシャー製作はフライホイールにより個体差があると同時に圧入気味でフライホイールに入れたいので、微調整が面倒です。
クランクの芯だしをするとスラストが少なくなっていく傾向があるので、スラスト量は少々多めに考え製作しました。
