1981FXS1340 クランク分解・コンロッドビッグエンドベアリングレースラッピング・バランスチェック

エンジンOH依頼でお預かり、Sさんのショベルヘッド。
今日はクランク周りのお話。

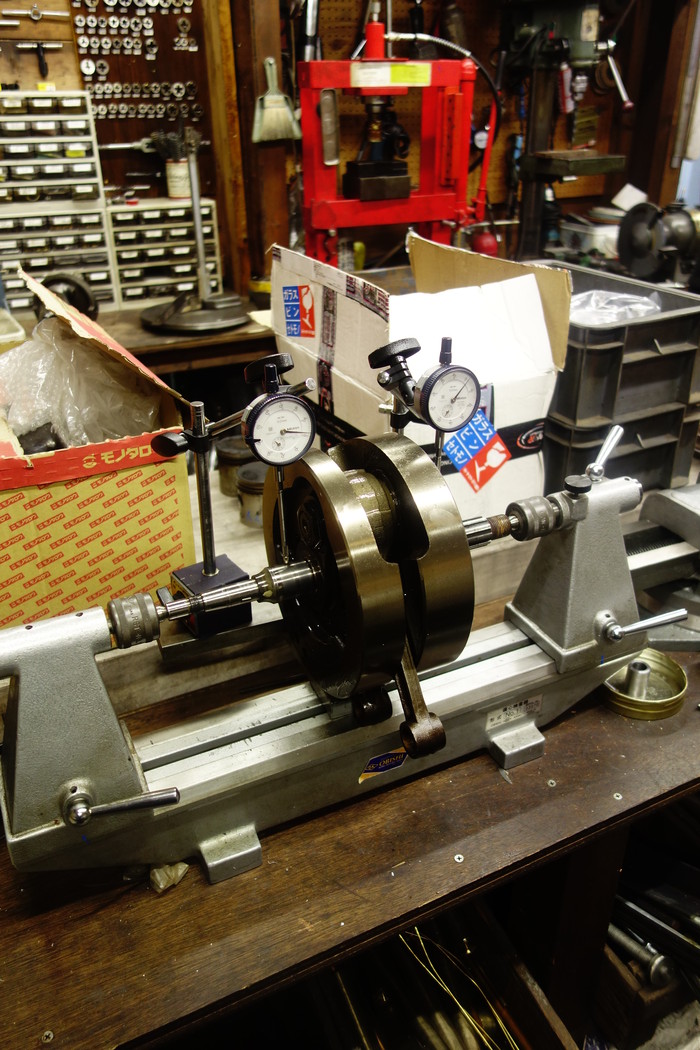

まずは分解前にクランクの芯振れっぷりチェック。
ドライブサイド0.01mm、タイミングサイド0.03mmと状態は悪くない。




コンロッドの振れも2mmは振っていない程度。

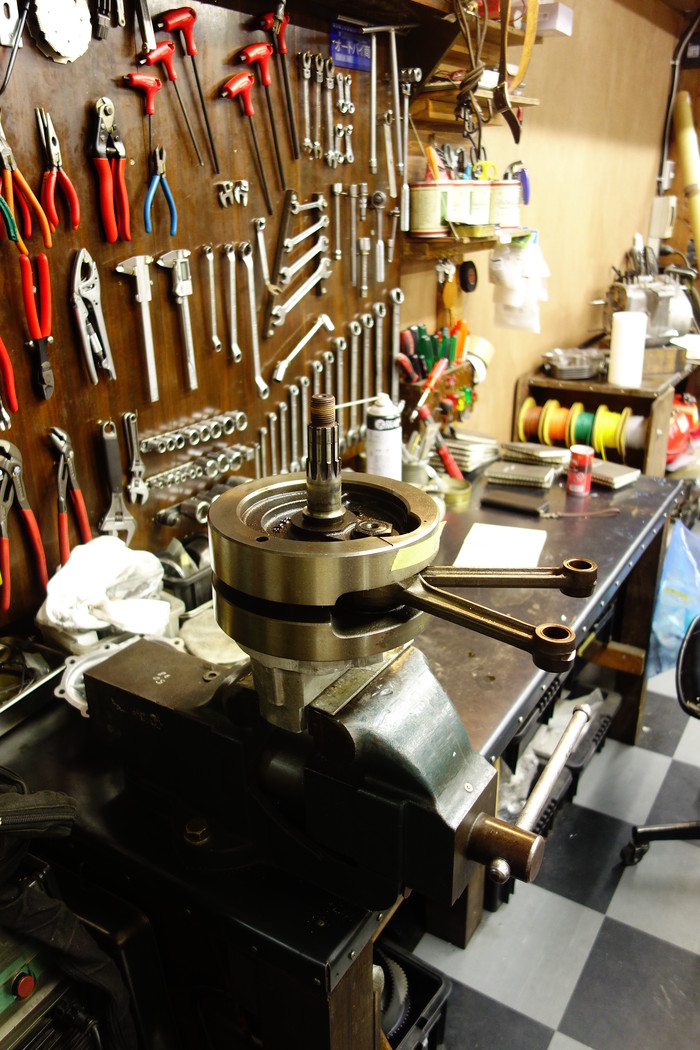

クランク分解。
で今回はここで苦戦。ドライブサイドフライホイールとクランクピンを抜き際に、びくともしない・・。

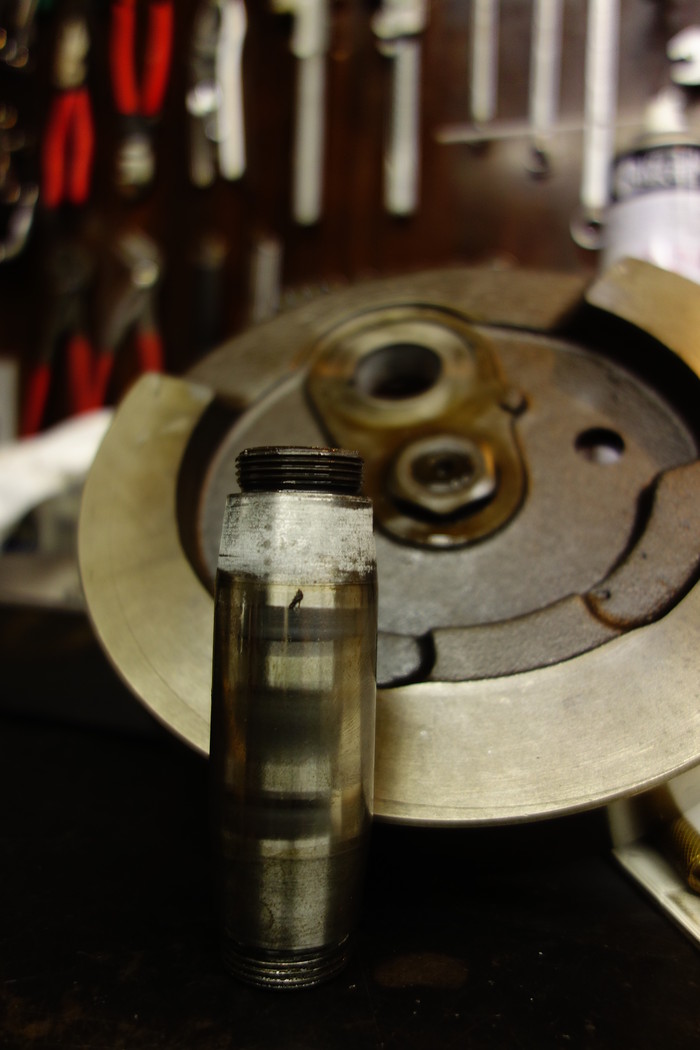

これはもしや・・・少々クランクピンテーパー圧入部を暖め抜き取り。
ロックタイトらしきものの跡が・・・テーパーにロックタイト塗ったら抜けなくなりまっせ。

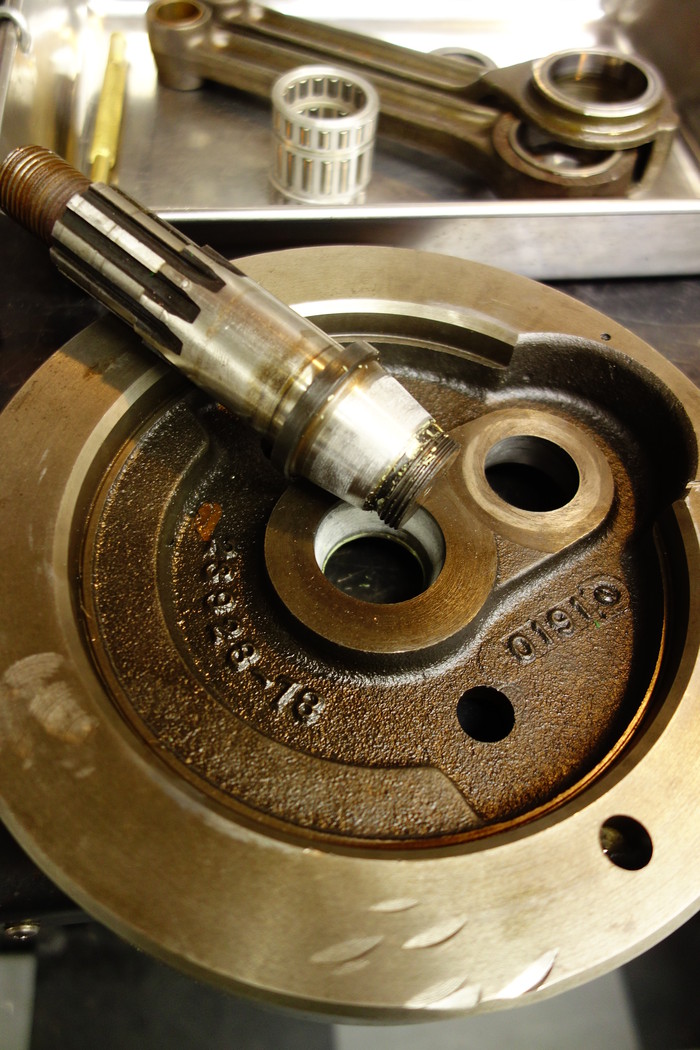

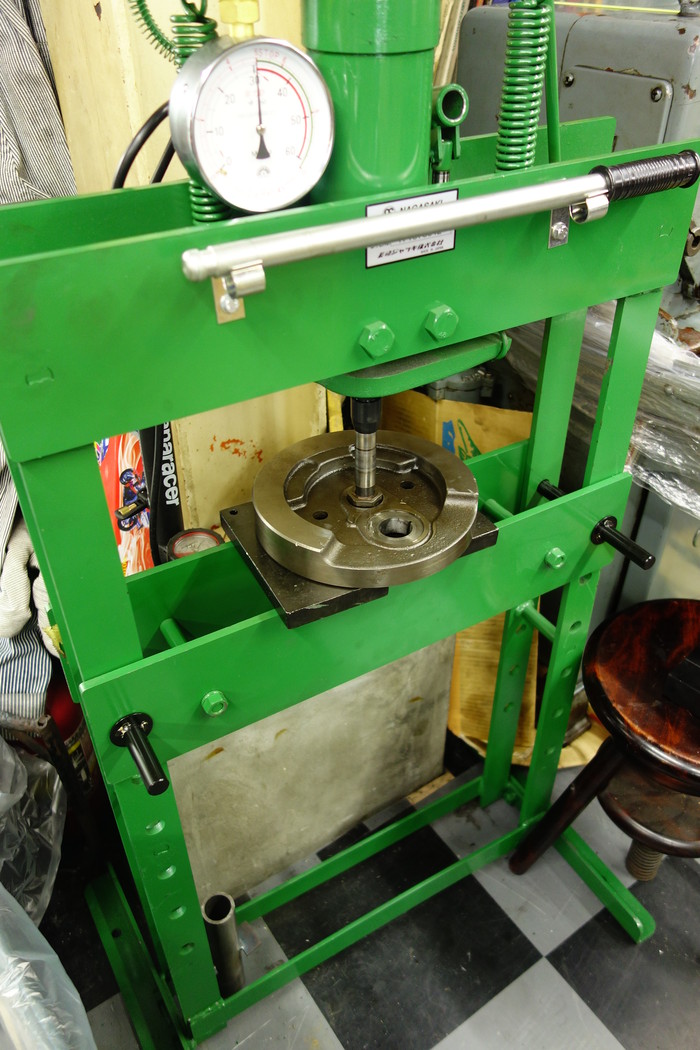

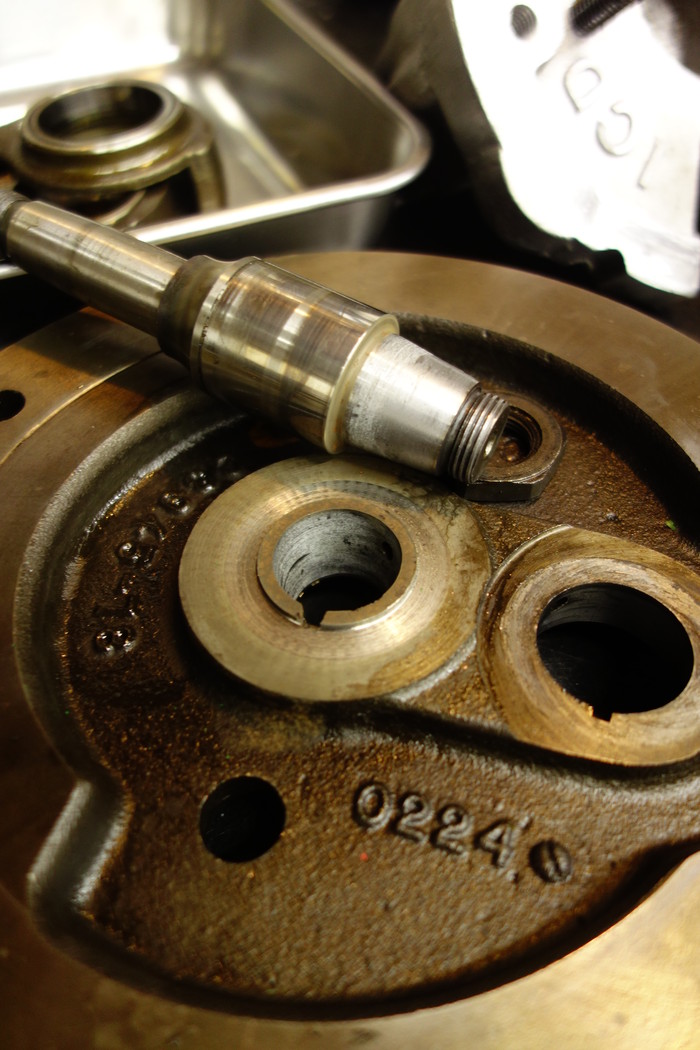

同じくピニオンシャフト・スプロケットシャフトも暖めプレス5トンでやっと抜けました。

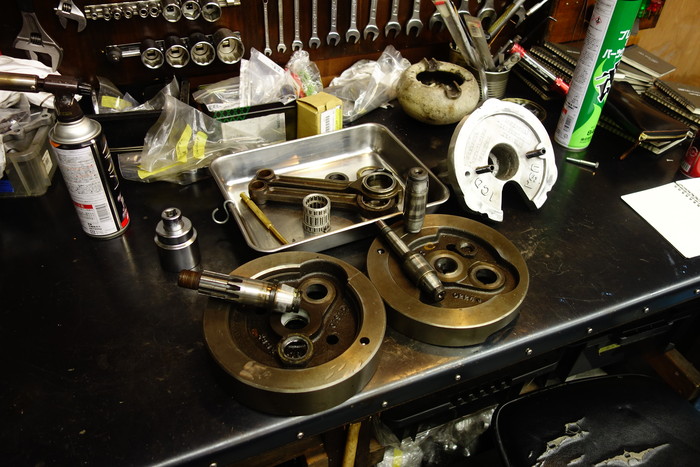

無事分解終わり、それぞれチェック・計測作業。

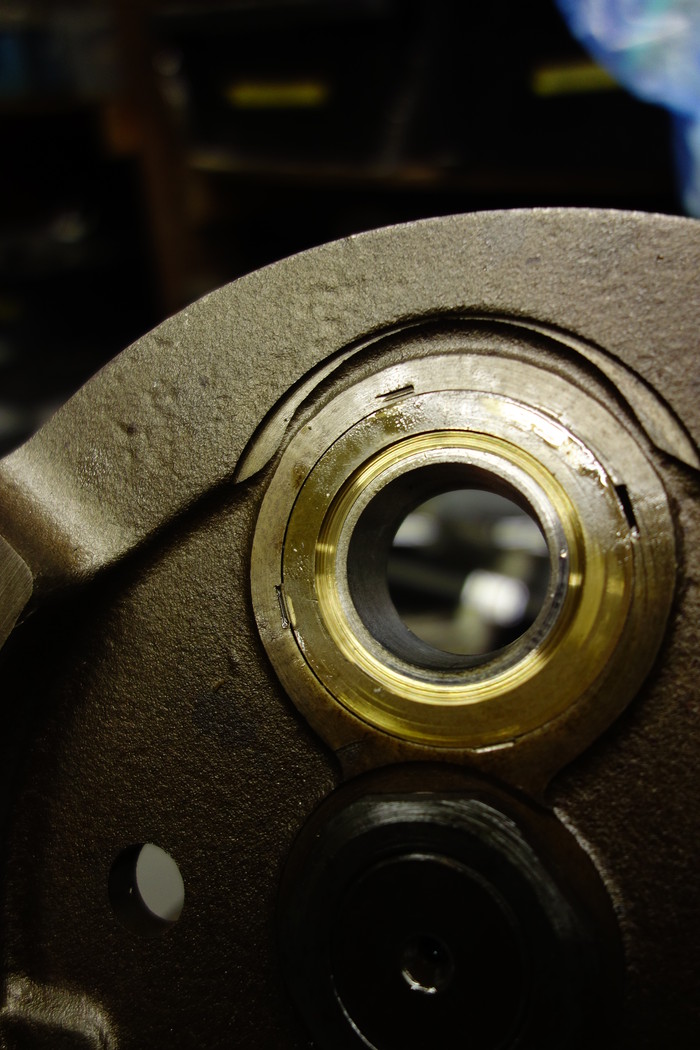

コンロッドスラストワッシャーはベアリングケージ部のあたりありで減っています。

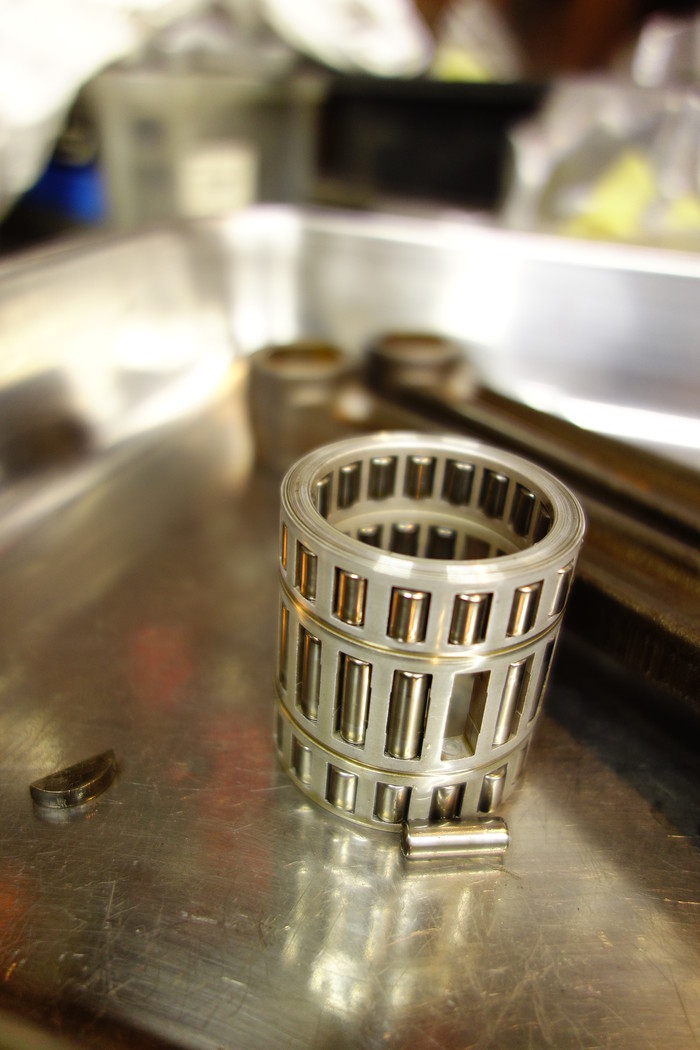

同じくアルミベアリングケージも減っていますのでこちらも交換。

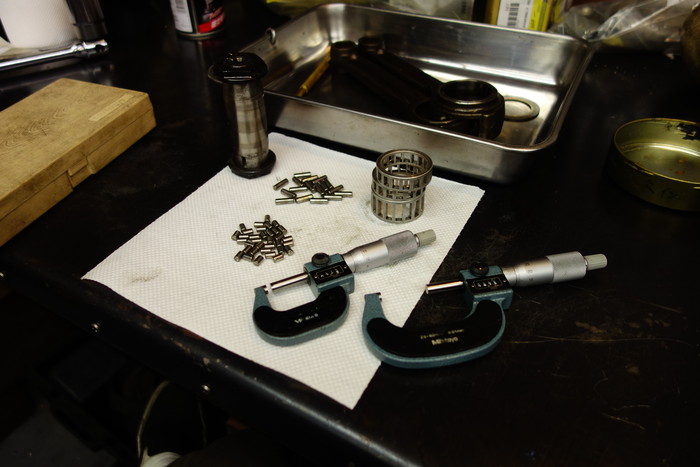

ベアリング・クランクピン・コンロッドベアリングレース計測。
ローラーはSTDサイズのものが少々減っている程度。
R側は0.01mm程度楕円、フロント側は0.03mm楕円になっています。
この楕円がガタ感になっていました。
スモールエンドブッシュはフロント側+0.07mmリア側0.05mm(楕円)と広がっていましたのでブッシュ交換。

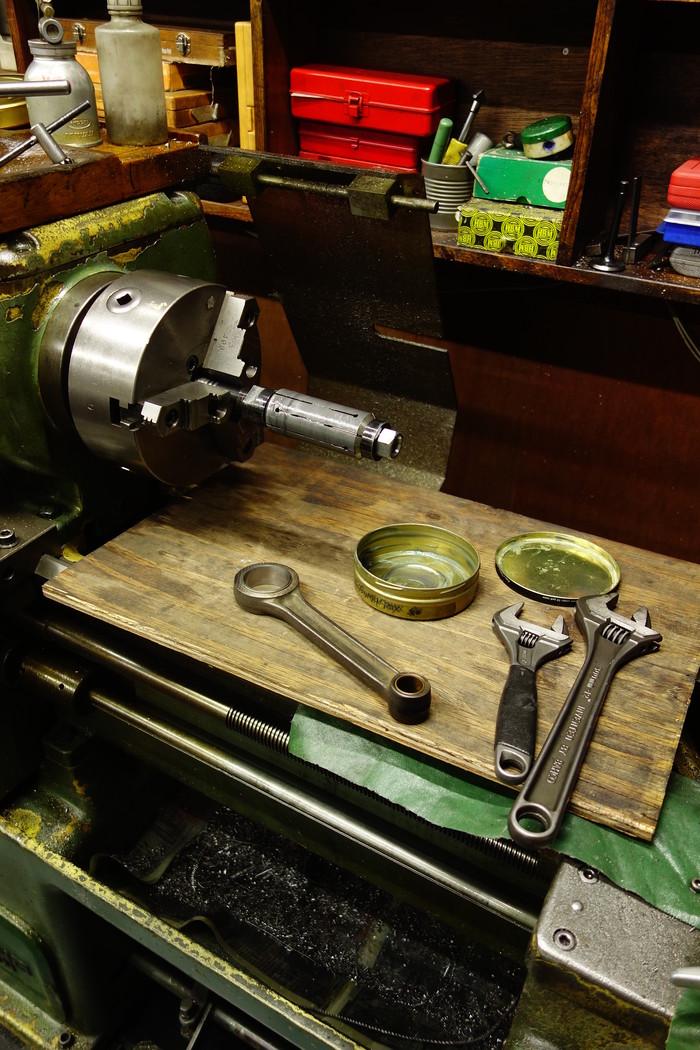

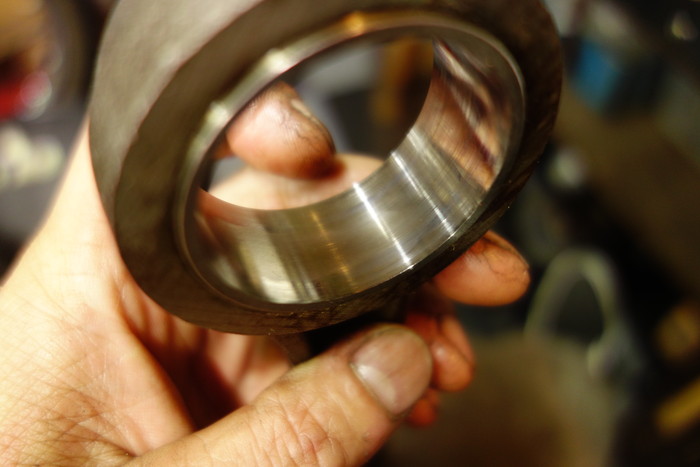

コンロッドベアリングレースはラッピングして真円に。
クランクピンは交換するので新しいピンと合わせローラー選択。

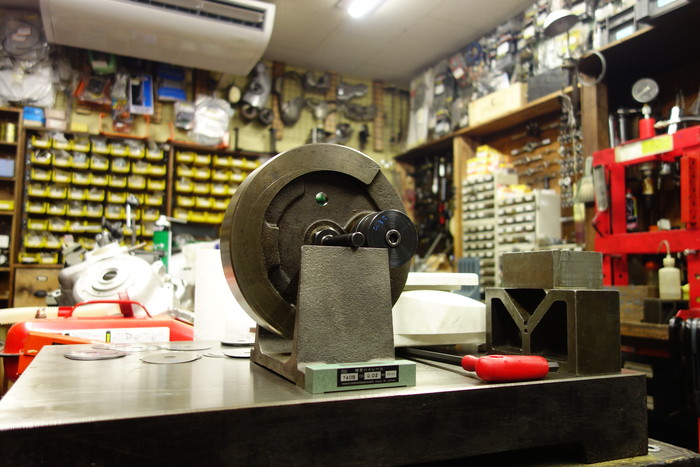

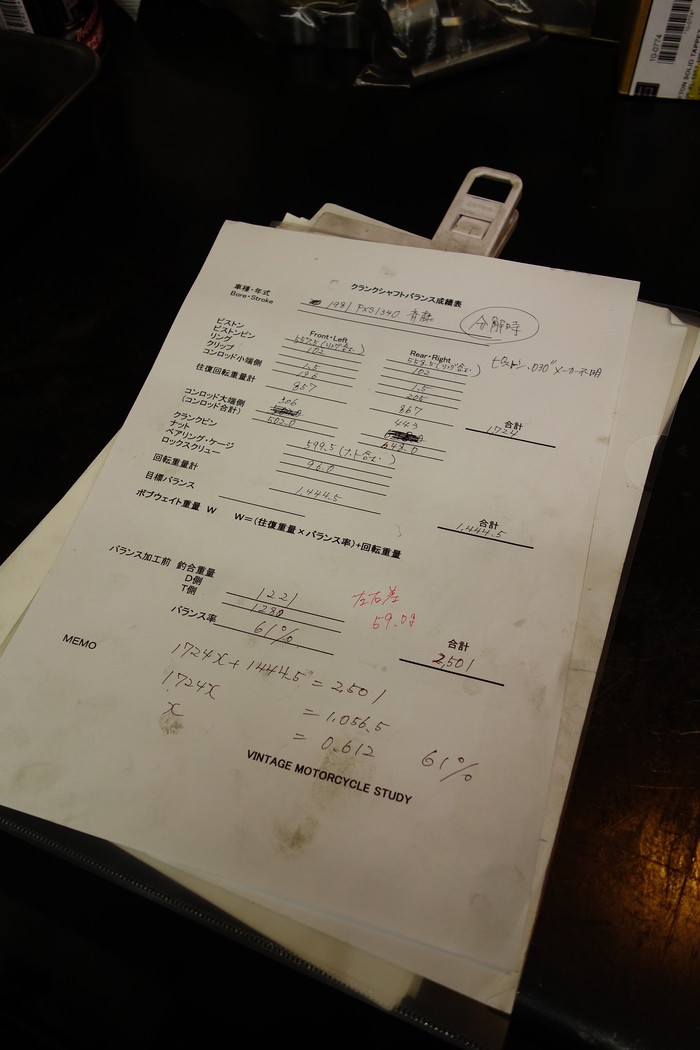

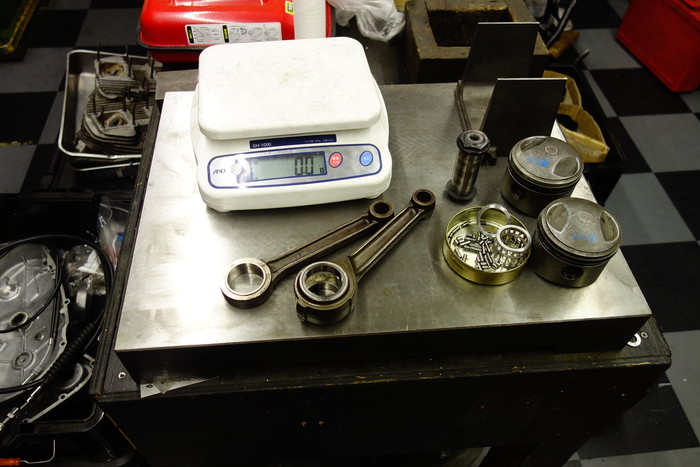

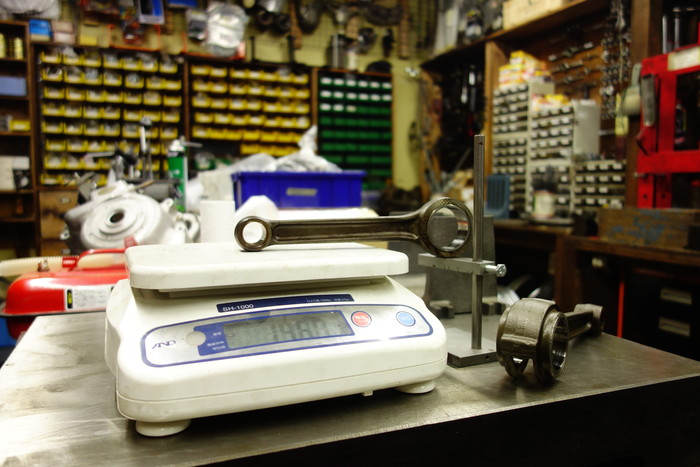

現状でのクランクバランスファクター計測。
実測バランスファクター61%で純正の数値。しかしながら左右フライホイールのバランスがでていません。左右釣り合いウエイトの重さの差が59kgあります。やはりこの年式は左右バランスがでていないのですね。
