1951TRIUMPH T100 クランク組み付け

今日はHさんのトライアンフのまとめブログ、クランク周りのお話です。

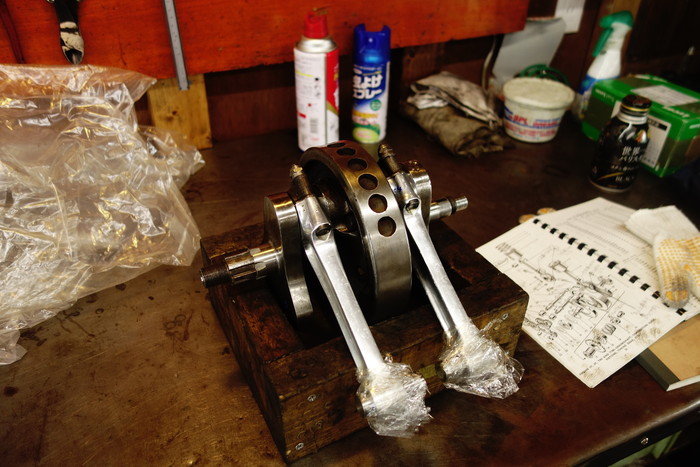

1951TRIUMPH T100 クランク組み付け_a0248662_229139.jpg
1951TRIUMPH T100 クランク組み付け_a0248662_2292596.jpg
1951TRIUMPH T100 クランク組み付け_a0248662_229338.jpg
1951TRIUMPH T100 クランク組み付け_a0248662_2294223.jpg

1951TRIUMPH T100 クランク組み付け_a0248662_2333034.jpg


メタル使用のコンロッドが付いていたビッグエンド部。
ビッグエンドジャーナルは状態良く、スモールユニット用の.030”U.Sのメタルを使いクリアランス調整。
手スポだったクランクシャフトはドライブサイド、タイミングサイドともに溶射・肉盛・研磨しベアリングに対して嵌め代に。
もともとの設計でクランクシャフトとベアリングの圧入代の少ないトライアンフはシャフトが減ってしまっていることが多いです。

クランクバランスはT100使用。


1951TRIUMPH T100 クランク組み付け_a0248662_2295595.jpg
1951TRIUMPH T100 クランク組み付け_a0248662_230552.jpg
1951TRIUMPH T100 クランク組み付け_a0248662_2301564.jpg
1951TRIUMPH T100 クランク組み付け_a0248662_231833.jpg
1951TRIUMPH T100 クランク組み付け_a0248662_2312511.jpg
1951TRIUMPH T100 クランク組み付け_a0248662_2313747.jpg

1951TRIUMPH T100 クランク組み付け_a0248662_232031.jpg


クラックが入っていたクランクボイト部は溶接し、穴修正&座面づくり。
同じくなめていたねじ部はヘリサート加工。


1951TRIUMPH T100 クランク組み付け_a0248662_2322038.jpg

1951TRIUMPH T100 クランク組み付け_a0248662_2323421.jpg

1951TRIUMPH T100 クランク組み付け_a0248662_2374359.jpg

1951TRIUMPH T100 クランク組み付け_a0248662_232586.jpg
1951TRIUMPH T100 クランク組み付け_a0248662_233813.jpg


今回はドライブサイドローラーベアリングを使い、タイミングサイドはボールベアリング。
ベアリング取り付け、カムシャフト組み付け、クランク組み付け。
