1978FXE1200 エンジン分解作業

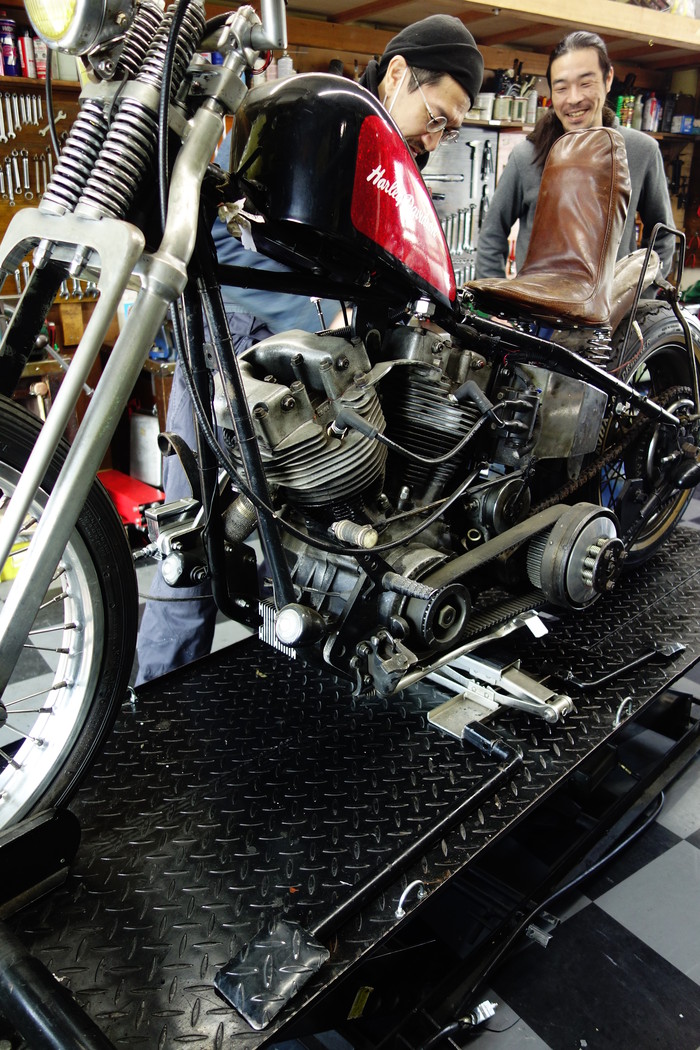

今日はMさんのショベルヘッドエンジン分解作業のお話。
以前に色々と手が入ってい車両のようであります。


1978FXE1200 エンジン分解作業_a0248662_8465611.jpg
1978FXE1200 エンジン分解作業_a0248662_8473523.jpg
1978FXE1200 エンジン分解作業_a0248662_8475135.jpg
1978FXE1200 エンジン分解作業_a0248662_848681.jpg
1978FXE1200 エンジン分解作業_a0248662_8481514.jpg
1978FXE1200 エンジン分解作業_a0248662_848429.jpg

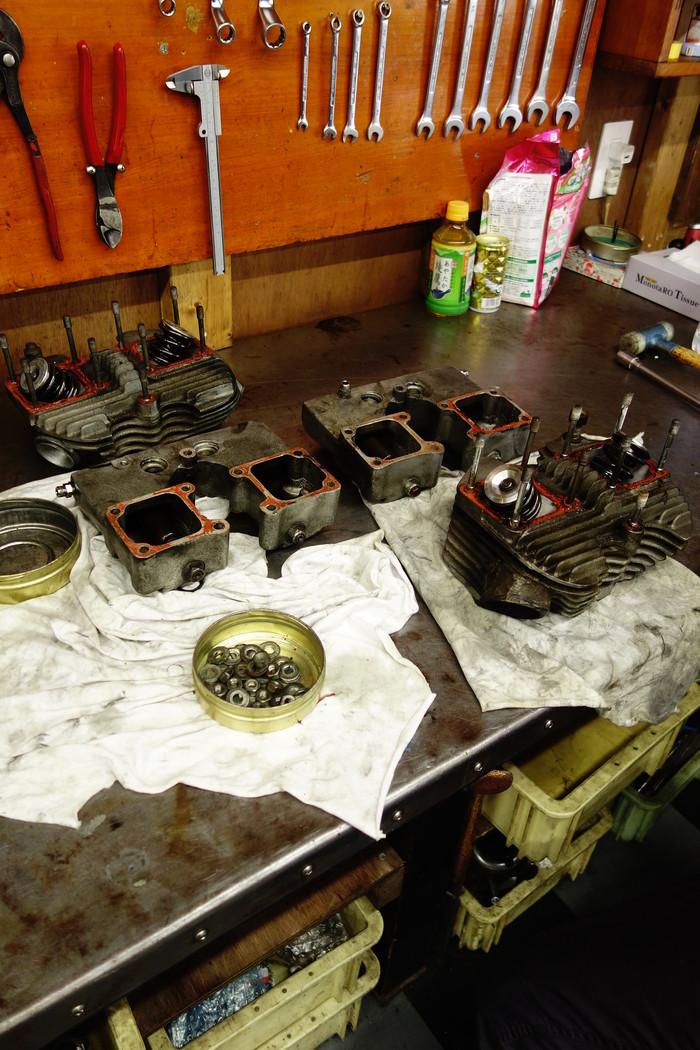

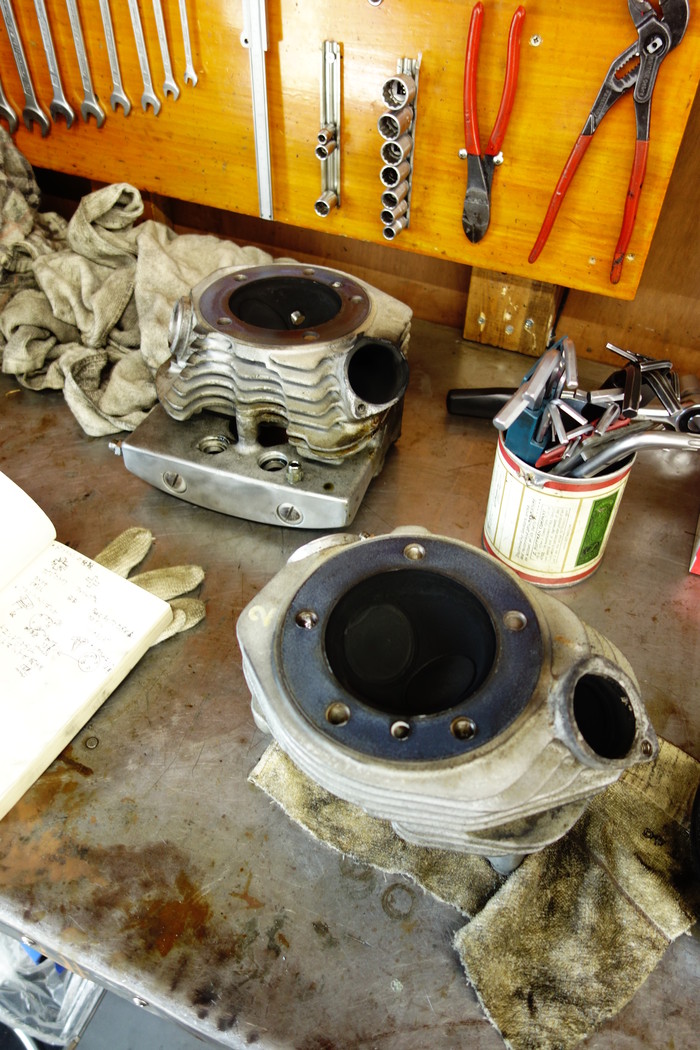

まずはヘッド分解。

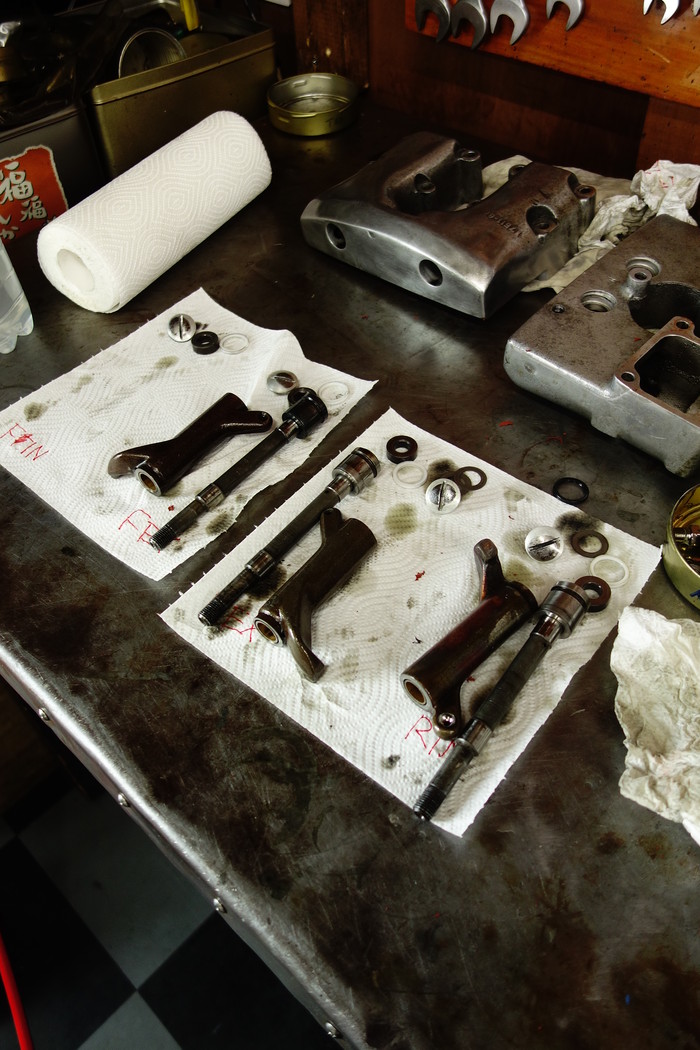

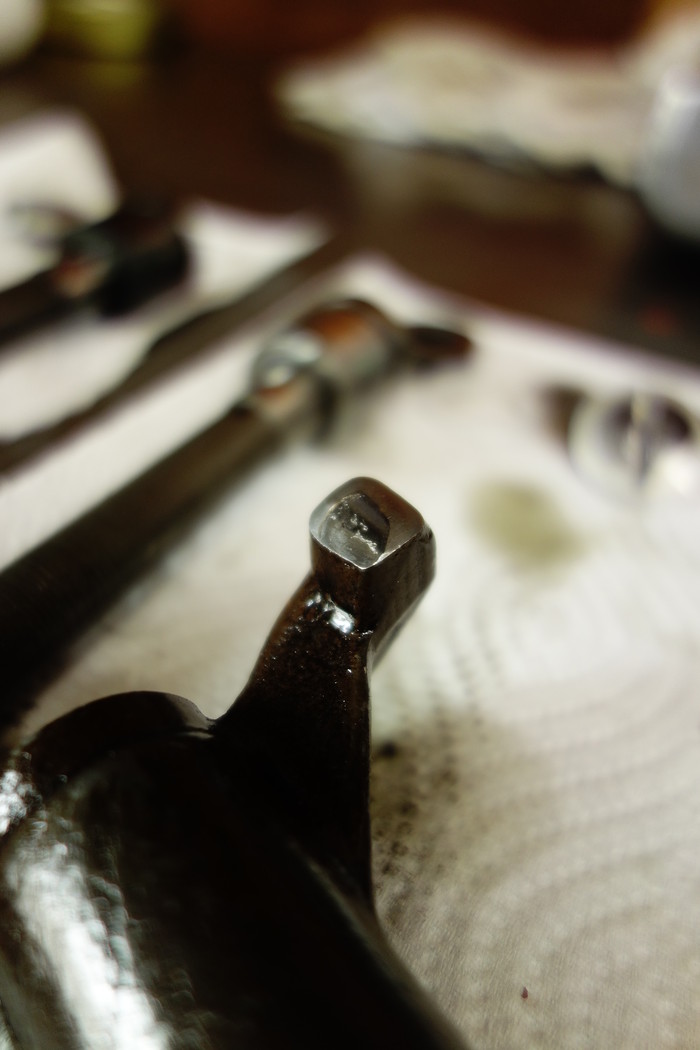

ロッカーアームバルブとのあたり面は一部修正研磨が必要。
ロッカーシャフトの段減りは無く、ブッシュ交換でいけそうだ。
ヘッドバルブ圧入部は以前に溶接で修正している跡があります。それに伴い鍔部分の厚みでを厚くして高さ調整をしているようです。幸いバルブとガイドのクリアランスは悪くないのでこのまま使用する予定。


1978FXE1200 エンジン分解作業_a0248662_9152.jpg


シリンダーは.030”ピストンでボーリングが必要です。



1978FXE1200 エンジン分解作業_a0248662_849565.jpg
1978FXE1200 エンジン分解作業_a0248662_8494077.jpg
1978FXE1200 エンジン分解作業_a0248662_85018.jpg
1978FXE1200 エンジン分解作業_a0248662_8501080.jpg

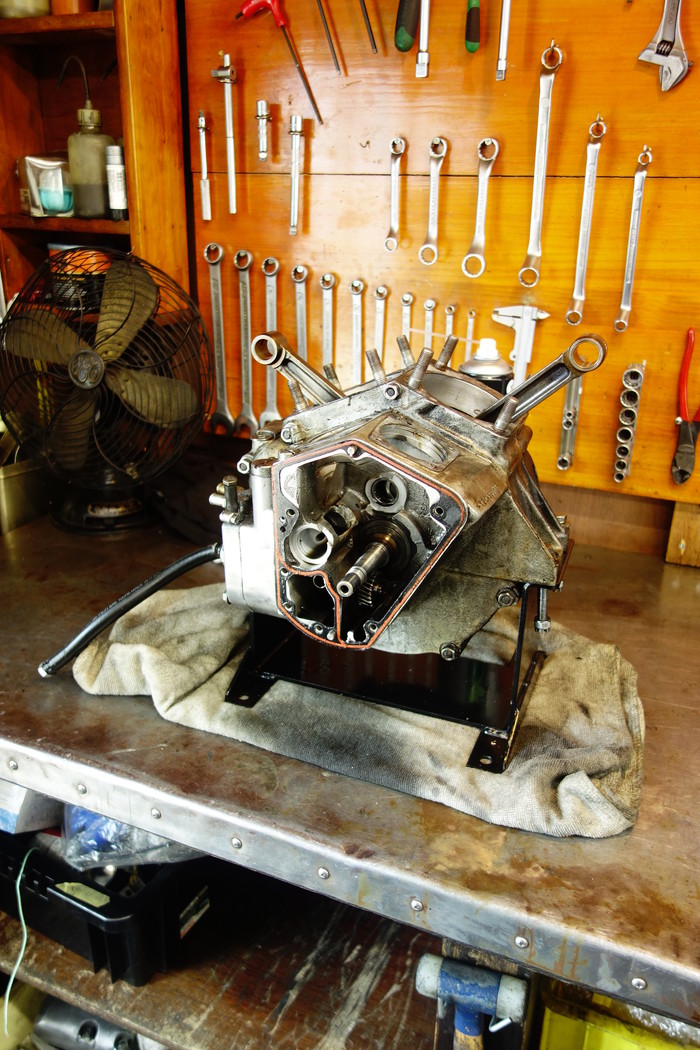

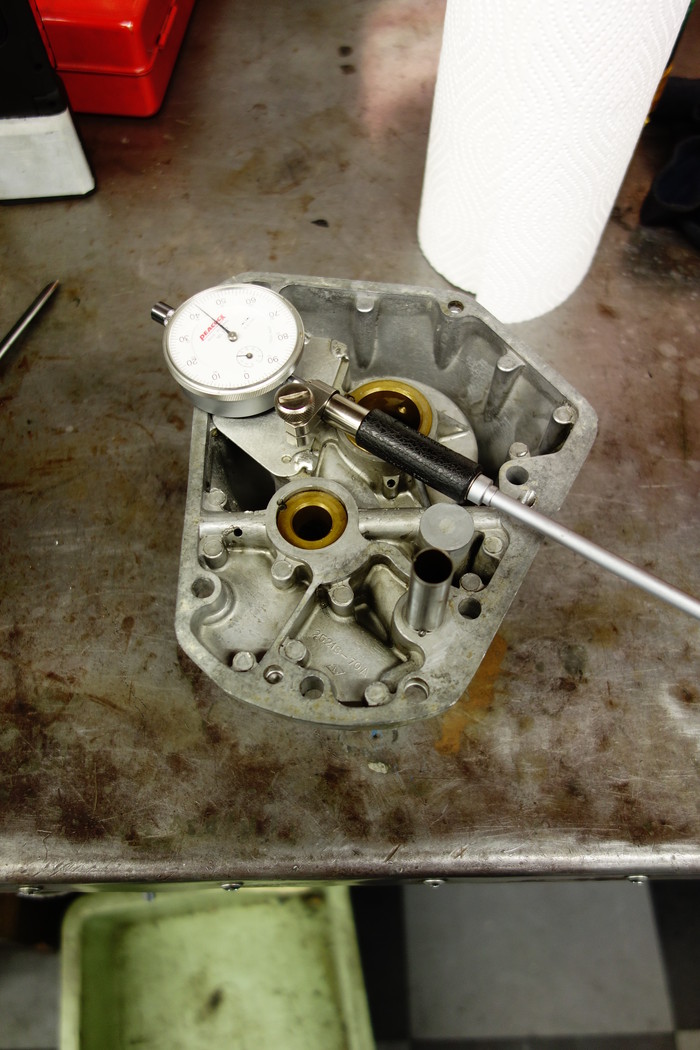

タイミングギア周り
ピニオンシャフトブッシュは状態良し、カムブッシュは交換が必要。

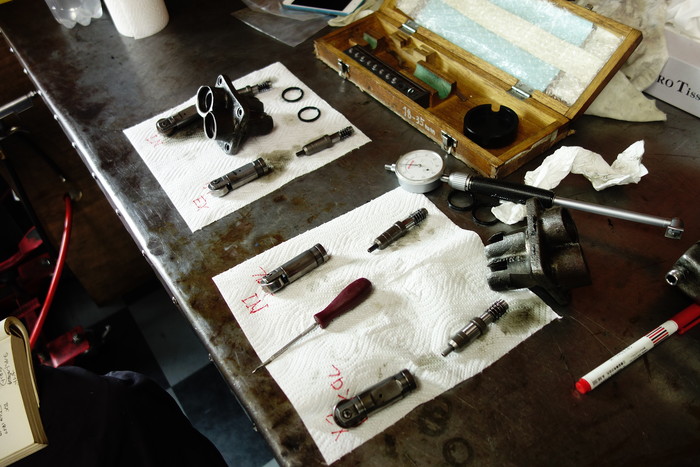

タペット自体の減りも少なく良好。タペットローラーは以前に交換してある様だ。
ガイドも進行方向一部減りがあるが、ボーリングするほどでも無い。


1978FXE1200 エンジン分解作業_a0248662_8502945.jpg
1978FXE1200 エンジン分解作業_a0248662_8503838.jpg
1978FXE1200 エンジン分解作業_a0248662_8505073.jpg

1978FXE1200 エンジン分解作業_a0248662_8511986.jpg

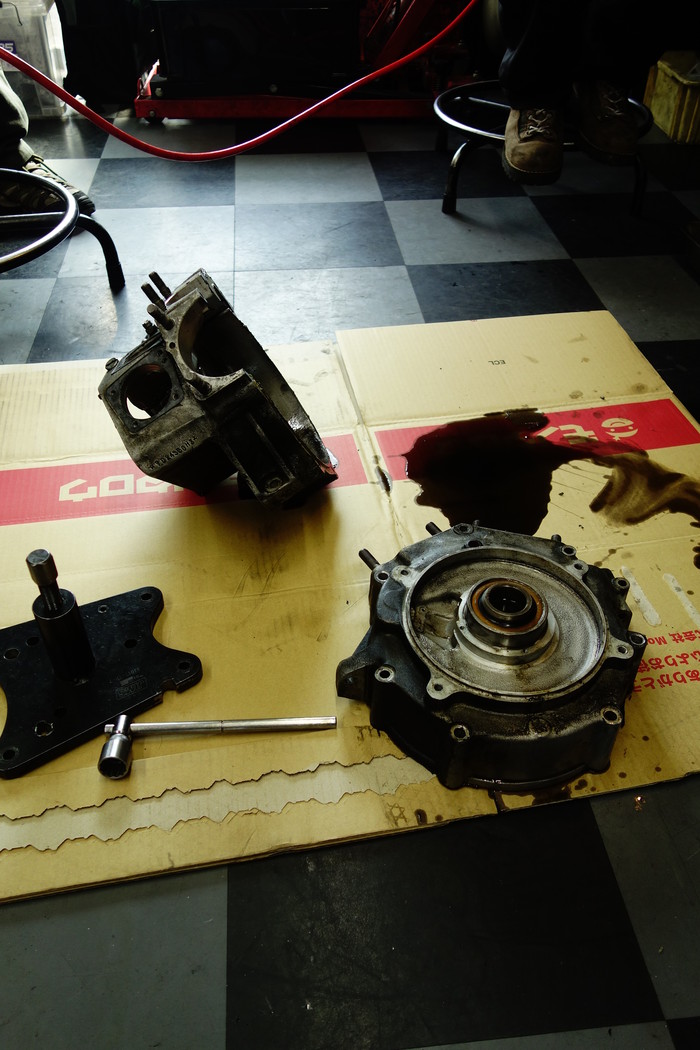

クランク周り分解。

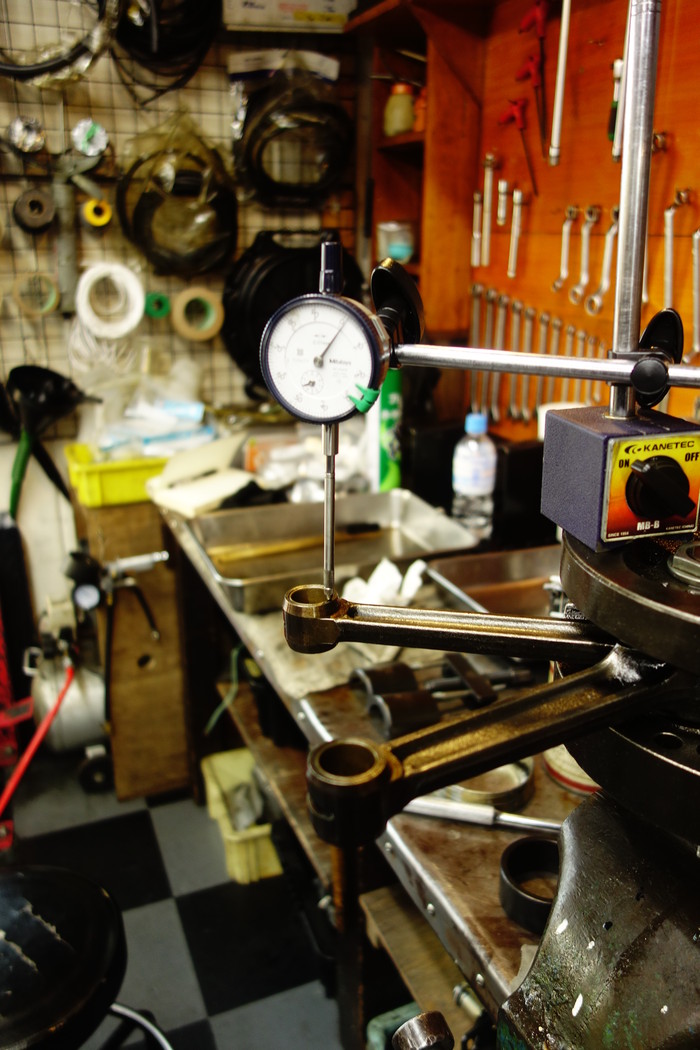

問題がコンロッドビッグエンド。ガタがまったく無く、クリアランスゼロ。
分解時ピンが抜けませんでした。またコンロッドのスラストも無い状態。
スプロケット側フライホイールも年式違いのものが使われています。
このあたりは考察が必要です。
