2018年 05月 18日

火曜日・水曜日の授業風景

1955FL1200





久しぶりに登場のYさん
ライニングを張り替えたRブレーキドラムのあたり調整。
何回もRホイールを脱着するこの作業はなかなか大変です。
リアチェーンも取り付け、遊び調整。
ハンドシフト化したチャンジ周りはロッドを加工し取り付け。








UL TRANSMISSION



I君はULミッション
加工したラチェットギア取り付け、スラスト調整したキックシャフトクランクを取り付け、キック周りの作動チェック。

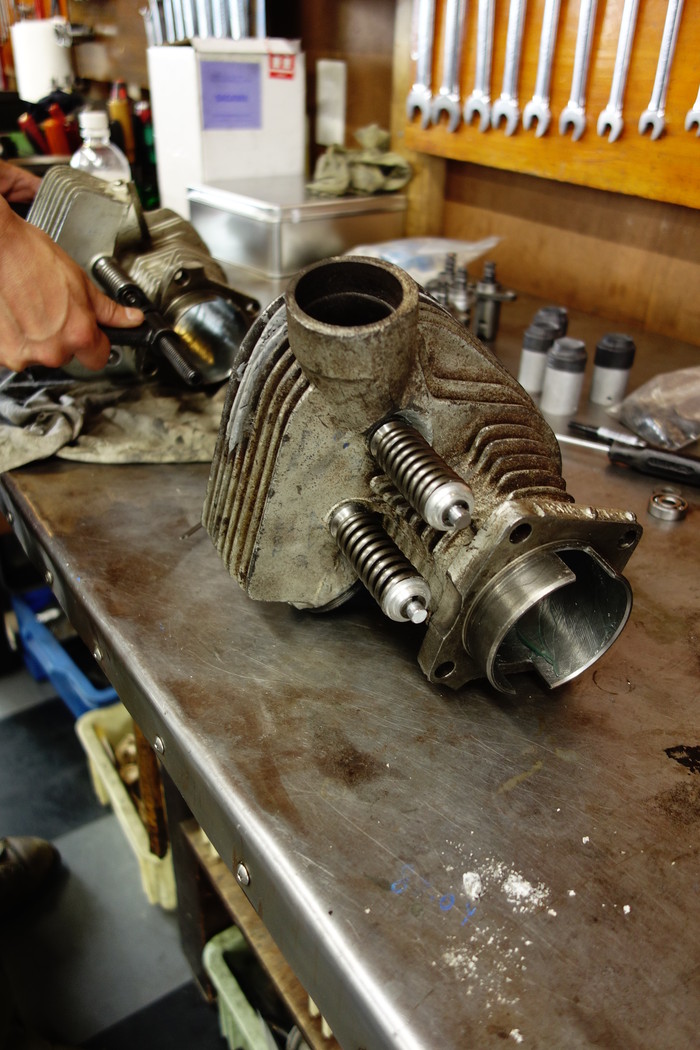

1946WR750





MさんのWR
ベアリング位置のシム調整が終わり、ベアリングとシャフトの圧入っぷり調整。
軸受けがボールベアリングで特に#3、#4カムはケース側、カムカバー側ともにベアリング軸受けのため、シャフトとベアリングの圧入っぷりがキツイと取り外し、組み付けが困難になります。
シャフトベアリング軸部を少々研磨。
前回KR用のバルブスプリング、バルブスプリングカバーを取り付けましたが、WRケースとの相性が悪く、WR用のバルブスプリング&カバーに交換。

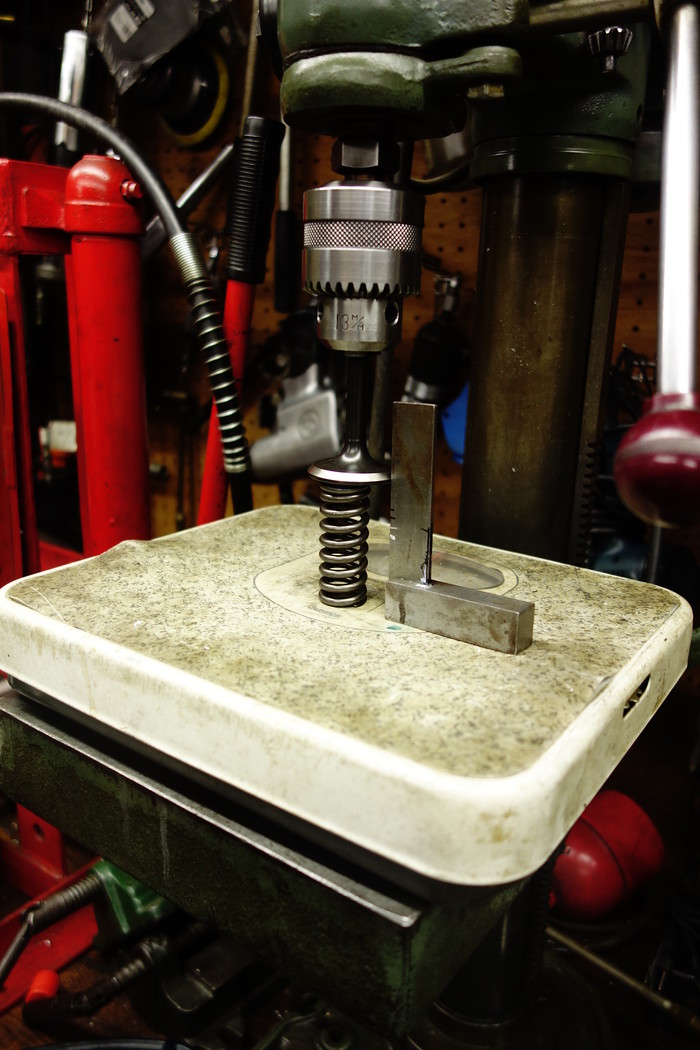

バルブ取り付け時のスプリング圧計測。






1981FXS1370





Sさんのショベルヘッドはヘッド周りの作業
ガタがあったロッカーアームはJIMS製のものに交換。

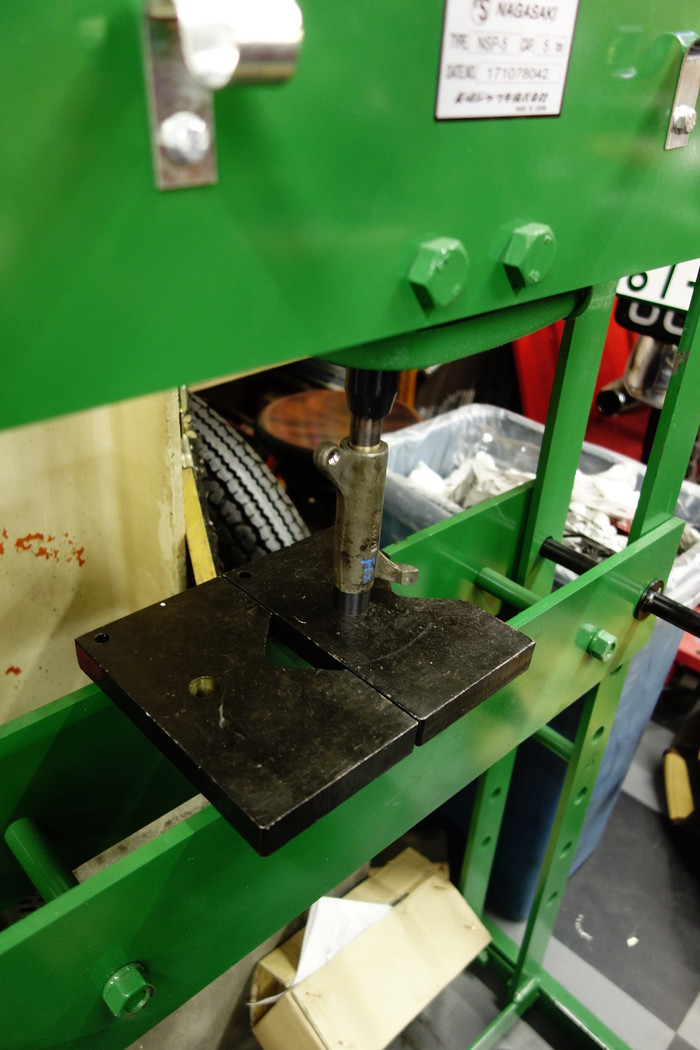

予め内径加工をしておき、ブッシュ圧入、ラインリーミング、ラッピングをしクリアランス調整。
一部ロッカーアームブッシュ圧入部が広がっている部分がありましたので、そこはブッシュ単品製作します。
