2018年 05月 15日

月曜日の授業風景

1978FXE1200











Mさんのショベルヘッド

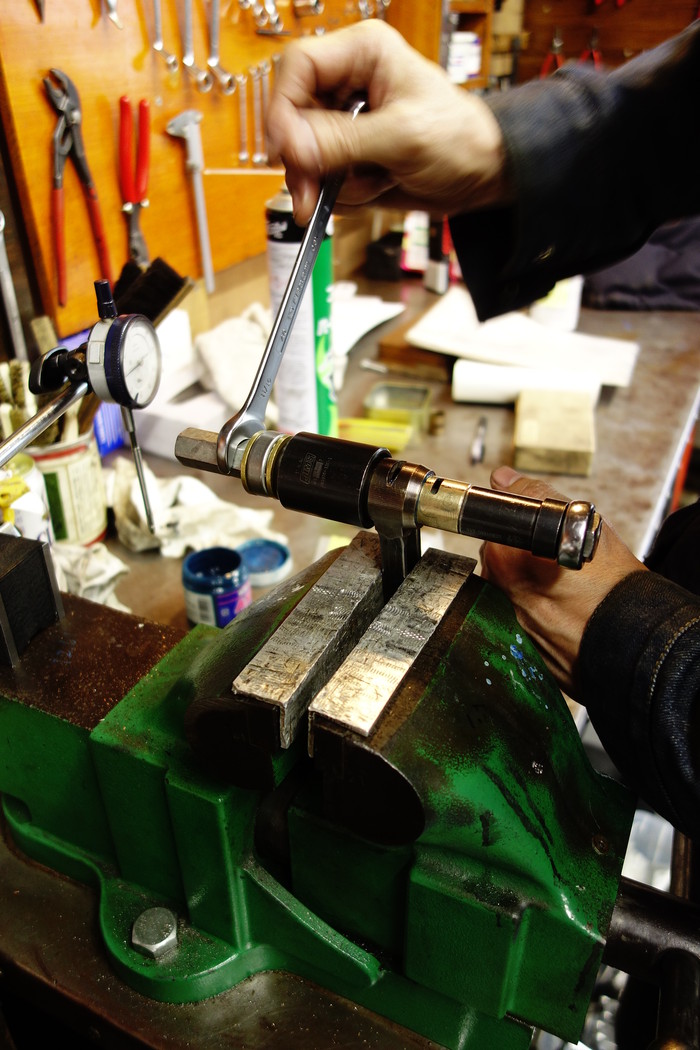

ピニオンシャフトベアリングレースラッピングが終わり、スプロケットシャフトベアリングレース圧入。

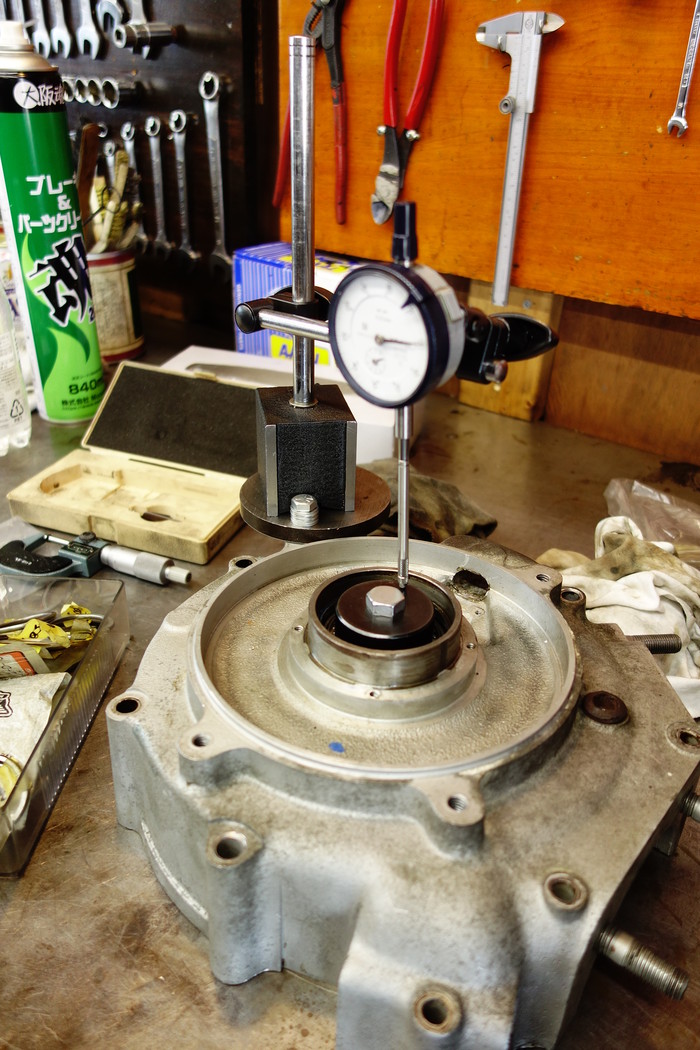

スラストワッシャーの厚み調整してスラスト調整。
分解し随分と詰まっていたコンロッドビッグエンドベアリング。
ラッピングしベアリングレース内径拡大。STDローラーでフロント、リア側ともに適正クリアランスに。

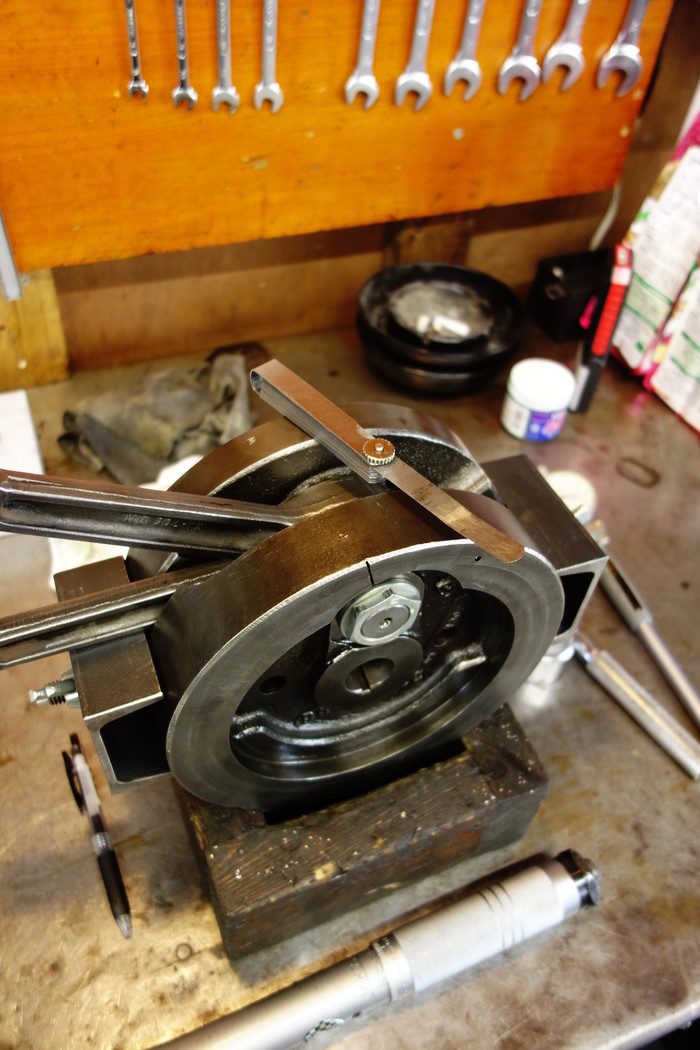

コンロッドのスラストも詰まり気味でありまして、フライホイールが左右年式違いのものがついていたため、コンロッドワッシャーも銅製のものと鉄製のものがついています。
仮組みしてチェック。スラスト量が少なすぎるので、ワッシャー抜き取り製作します。
ガタが少々あったスモールエンドブッシュも交換。

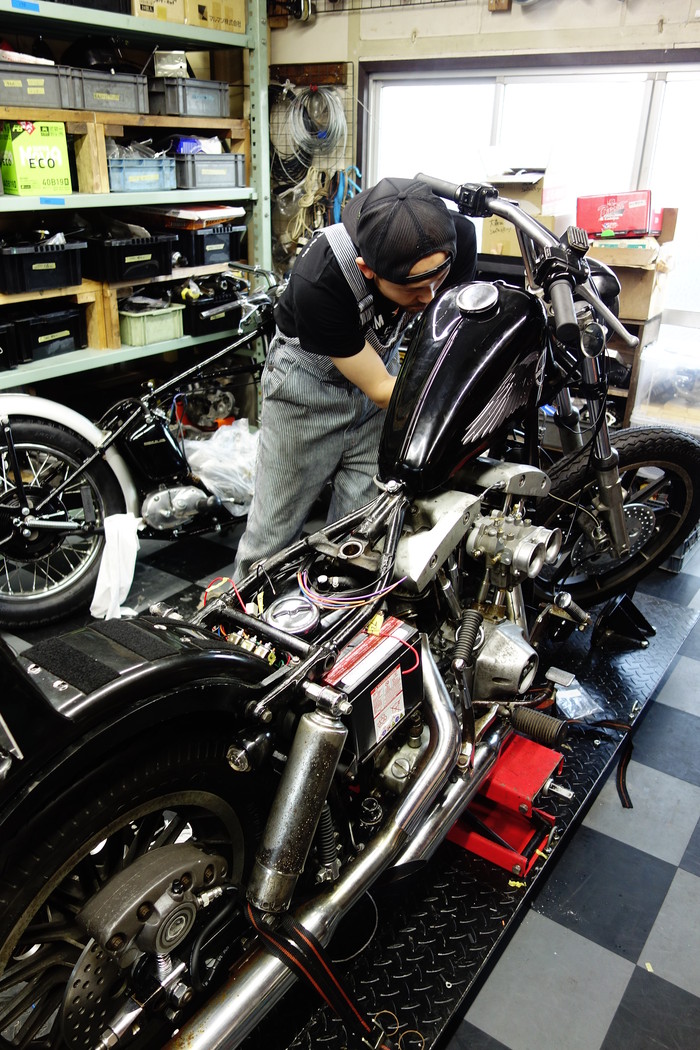

1979FXS1200




S君のショベルヘッドは配線作業。
純正と同じようにブレーカーを3系統に分け、色分けも同じく純正通りに。
