2018年 05月 14日

日曜日の授業風景


1964 TRIUMPH SMALLUNIT ENGEINE



Kさん持込のスモールユニットエンジン
2基目にクランク計測。
サビサビだった予備クランクの錆を落としそれぞれ計測。前回計測したクランクより状態が良くコイツを使うことに。

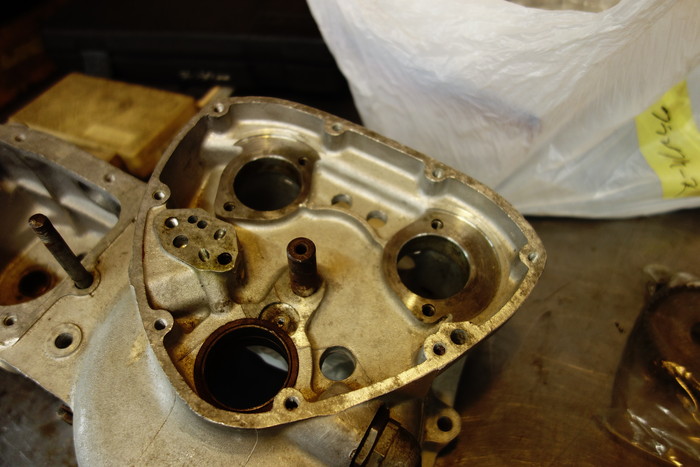

タイミング側クランクシャフトブッシュは工具製作抜き取り。ケース側ブッシュホールは楕円なく良好です。
アイドラギアスピンドルも抜き取りホール計測。こちらも楕円なく良好。
G/Bのハイギアベアリング・レイシャフトの軸受け部計測。こちらも問題なし。
一番心配だった、タイミング側カムシャフト軸受け部。
ケース直受けの摺動部でここが減っていたらボーリングしブッシュ製作かしらと思っていましたが、寸法良し。
この後ヘッド側の計測作業に。ヘッド側も少々問題がありますがまた次回。





1984FXS1340




Sさんのショベルヘッド
車体周りカスタム作業が終わり配線引きなおし作業。





1985FXEF1340



Tさんの4速エボも配線作業。




UL TRANSMISSION



IクンははULのトランスミッション作業。

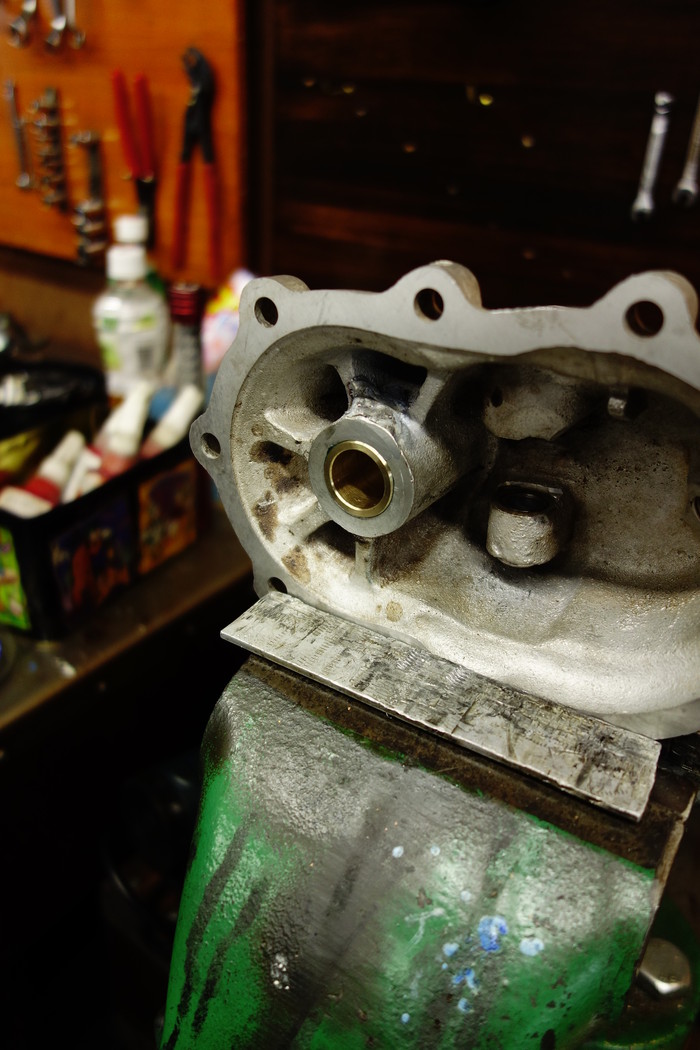

キックブッシュ部にクラックが入っていたキックカバーは溶接しボーリング。
溶接時に歪んでしまったキックカバー面はキックシャフト軸部基準にして面研磨。
研磨したキックシャフト、ボーリングしたキックカバーに合わせブッシュ製作し圧入取り付け。
キックシャフトのスラストが無かったのでスラストワッシャー研磨し調整。
