2018年 05月 09日

火曜日の授業風景

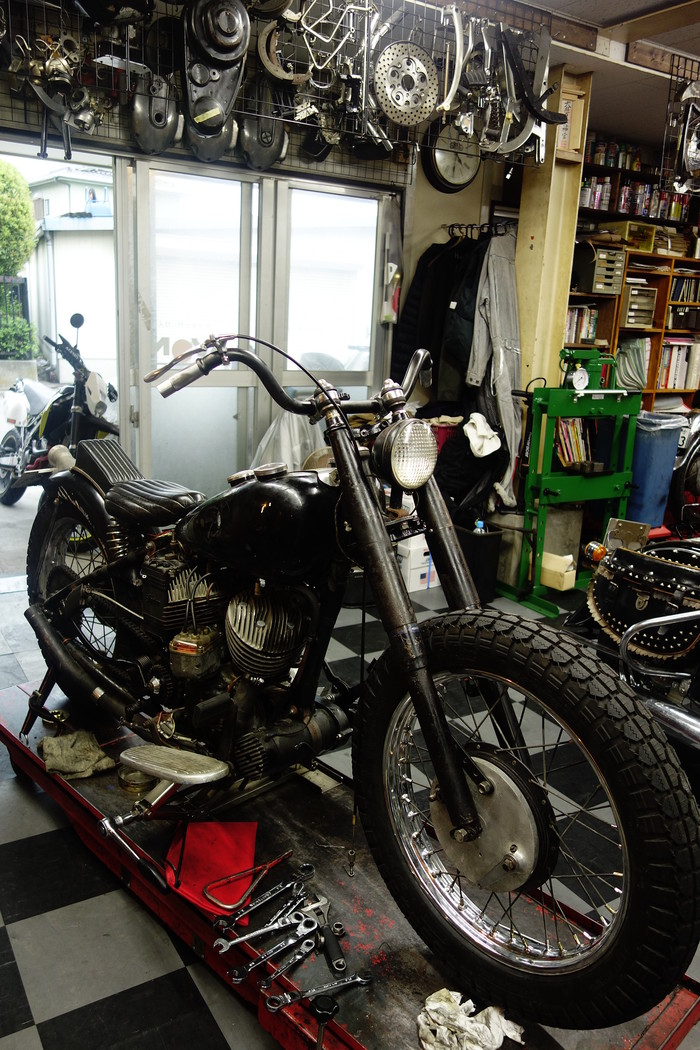

1940 INDIAN SCOUT




Mさんのインディアン
問題だったフロントフォークのトップナット部のネジ修正を終わらせ組み付け作業。

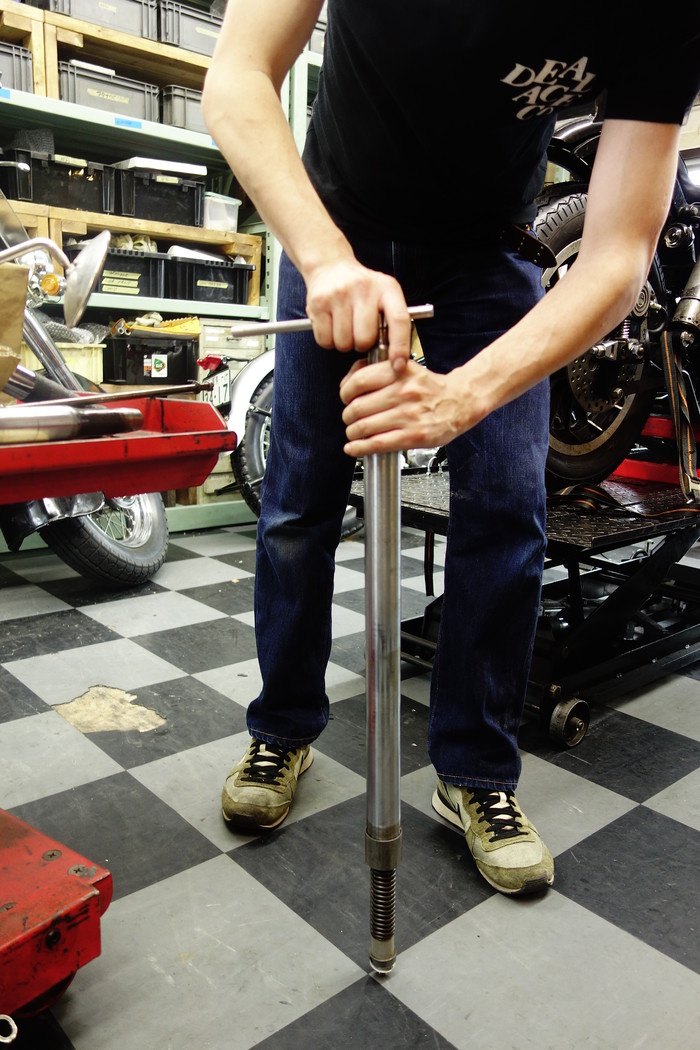

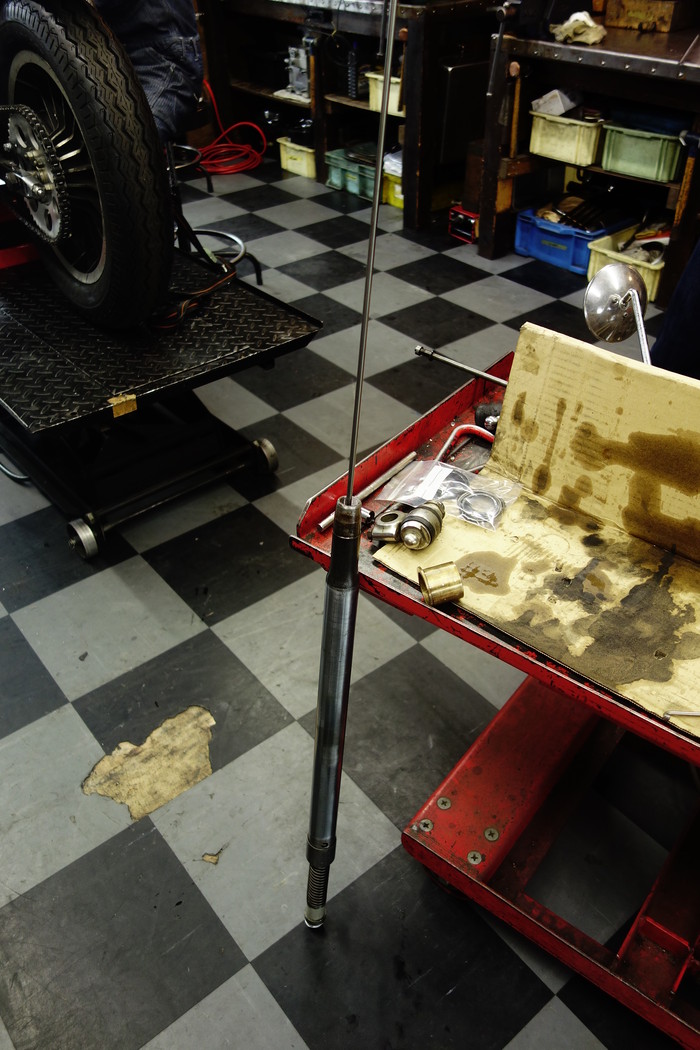

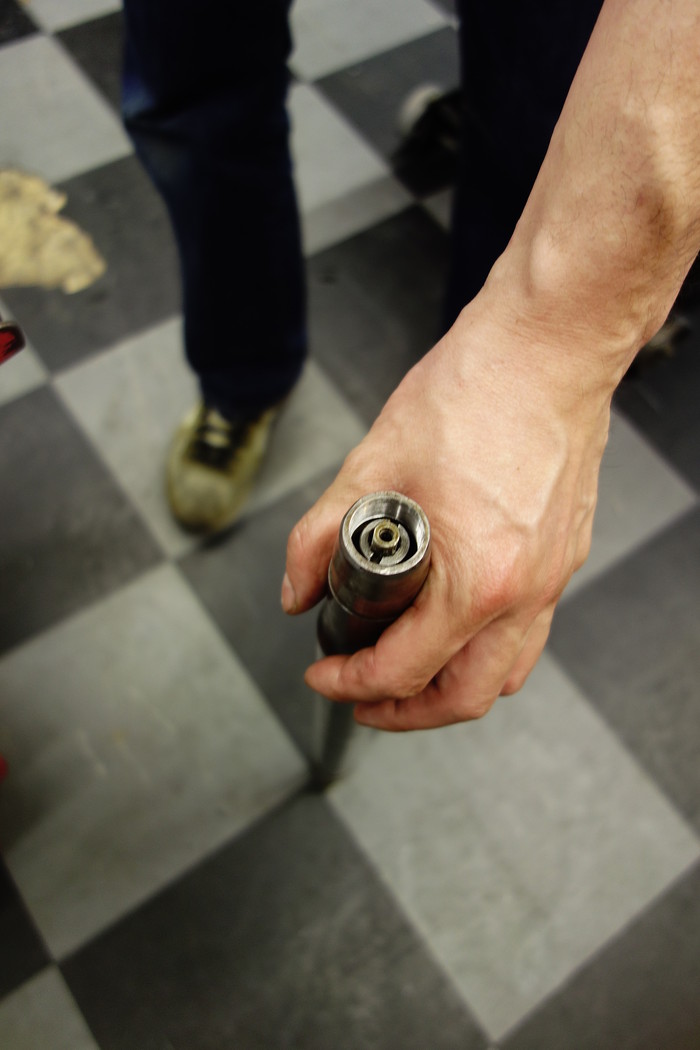

まずインナーチューブにロワー側鋳鉄ブッシュ圧入、スプリング取り付けてダンパーロッドを取り付ける。ダンパーロッド引っ張り工具製作し取り付け。変わった形状のロッド取り付けナット用ソケットも製作。

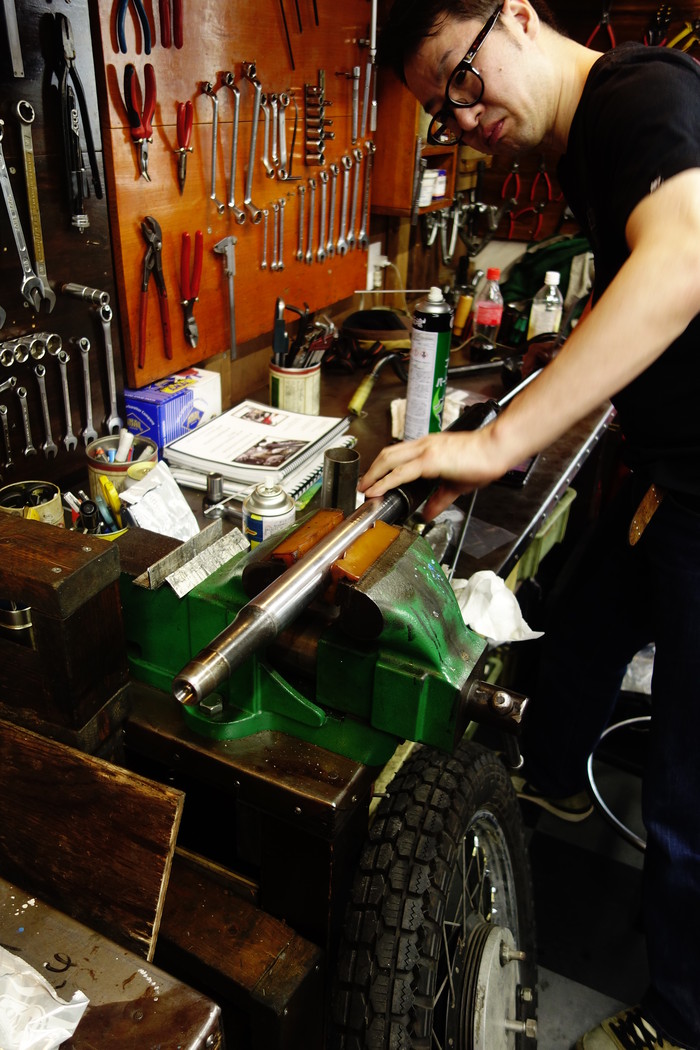

アウターチューブ取り付け、ここでも細めのディープソケットが必要だ。
アッパー側ブッシュを打ち込む前にオイルを入れておき、アッパーブッシュとオイルシール打ち込み。

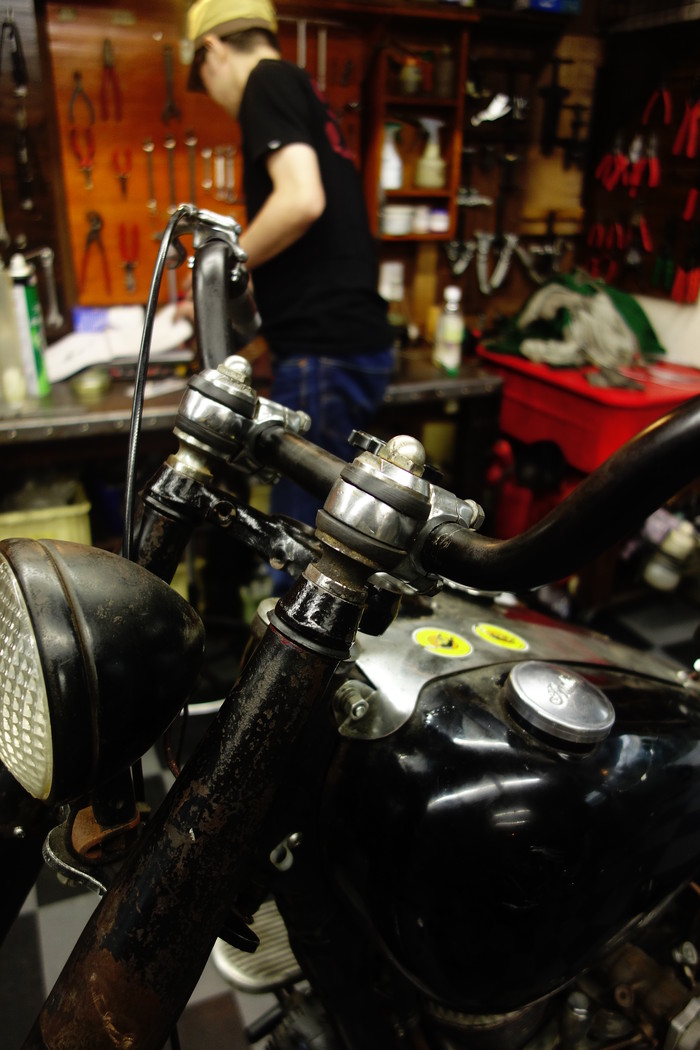

フォーク取り付け、ブレーキレバー交換に伴いブレーキーブル製作。
初めてやるインディアンのテレスコピックフォークで色々と考えながらの作業でした。






1978FXS1200



S君のショベルヘッド

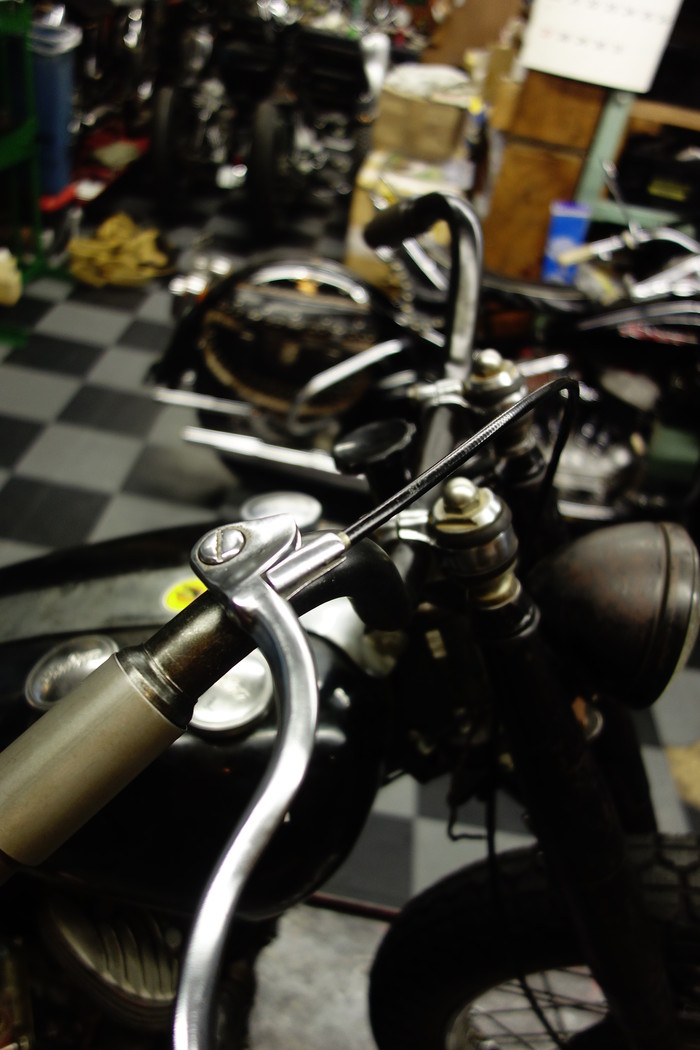

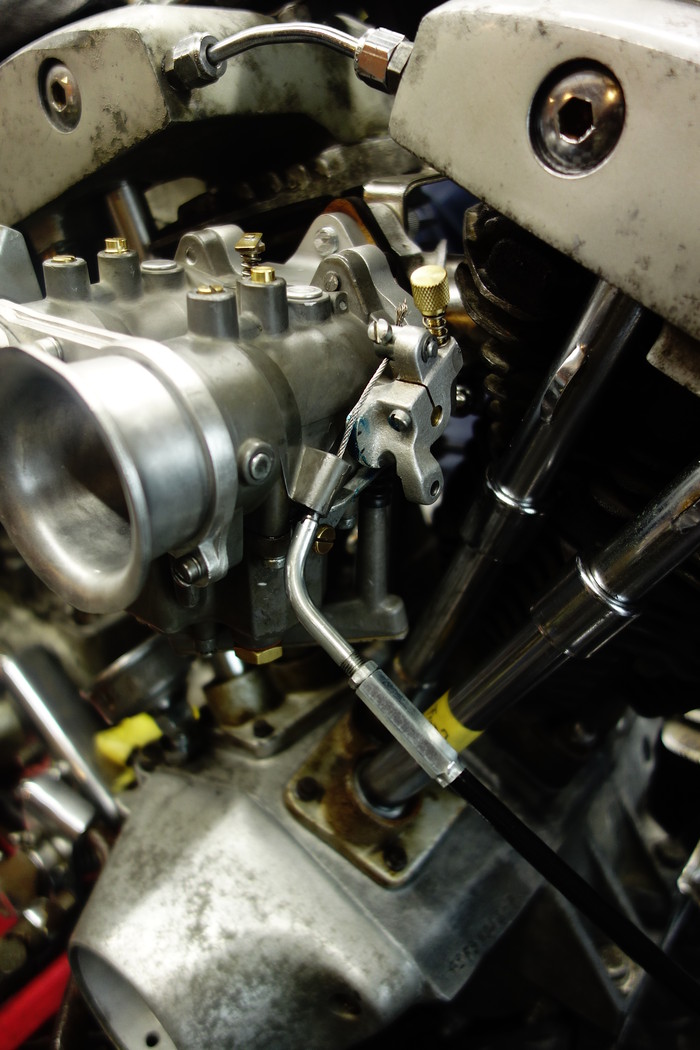

まずはスロットルケーブル取り付け。
S&Sツースロートの取り付け部にあわせ、マウント部が角度がついているデロルト用のケーブルを使い、一部加工し取り付け。

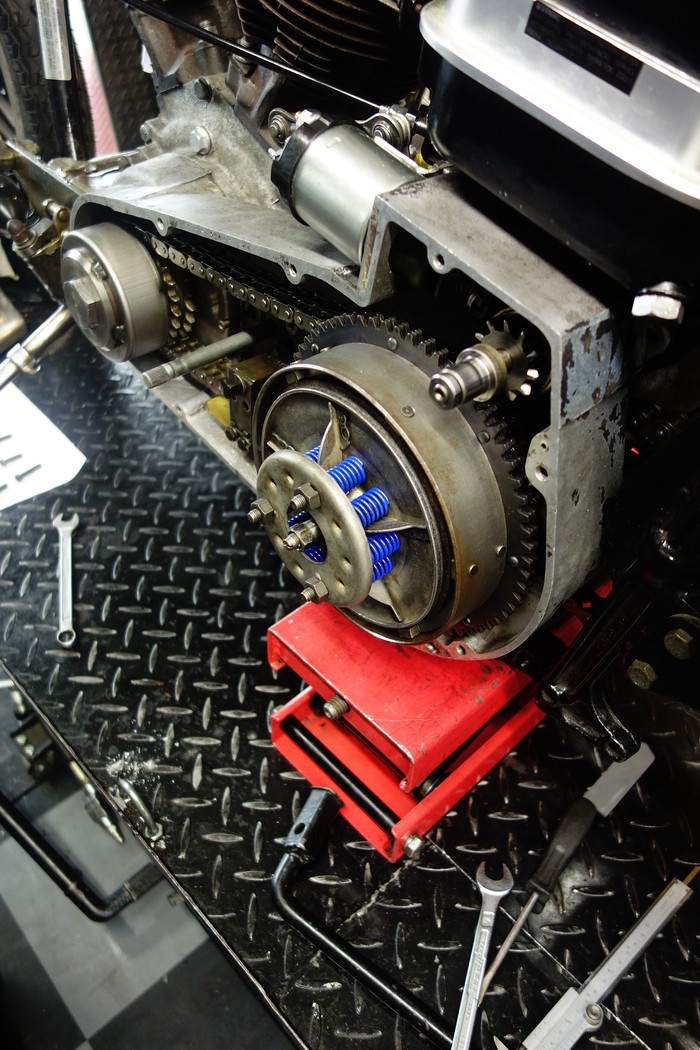

クラッチケーブルを取り付け、クラッチ切れっぷり調整。

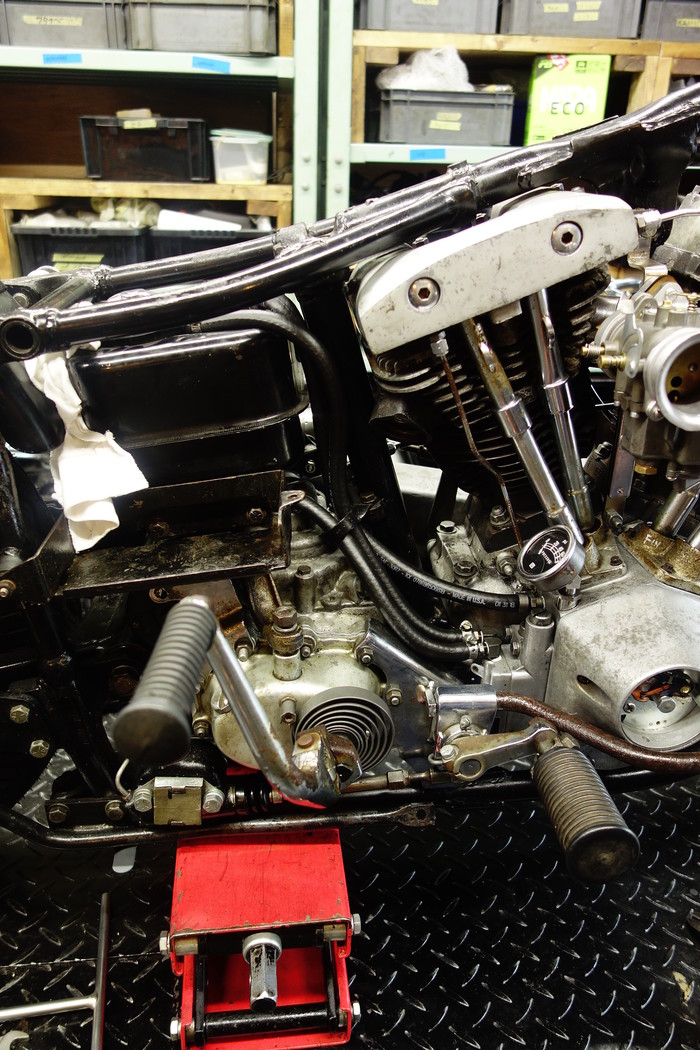

ポイント取り付け、オイルライン取り付け、マフラー取り付けと随分と形になりました。
次回配線作業。





1940WL750




I君のWL
タペットボーリング冶具を製作し、タペット内径加工。
それぞれ、.005”オーバーサイズのタペットに合わせクリアランス調整。
内径加工後実際にケースに組みつけ作動チェック。
