2018年 05月 08日

月曜日の授業風景

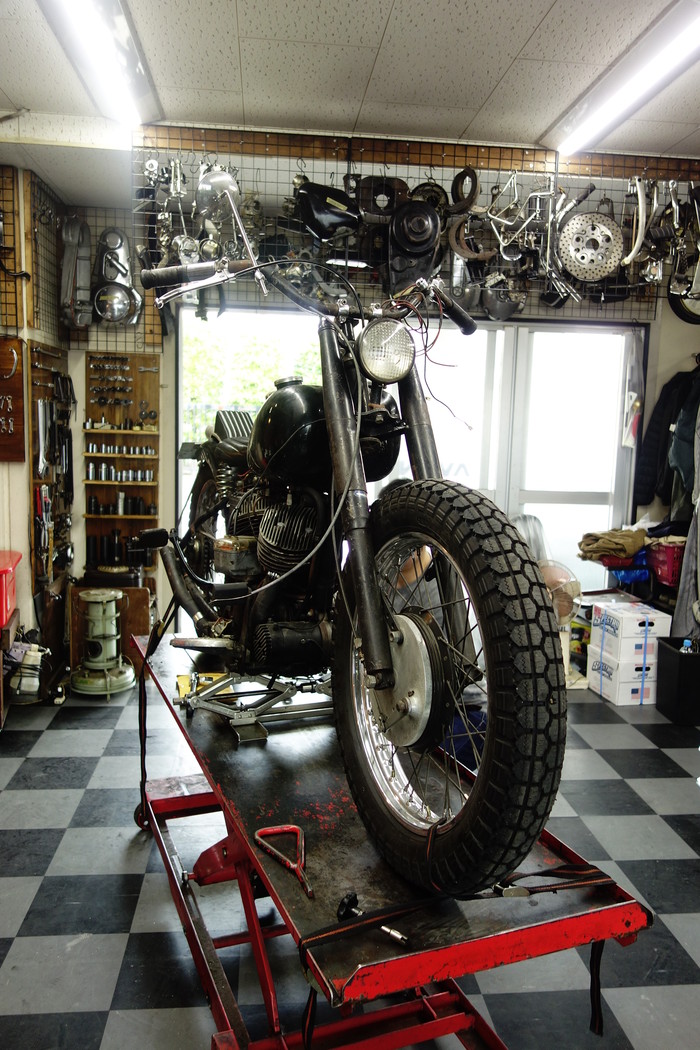

1940 INDIAN SCOUT






Mさんのインディアン

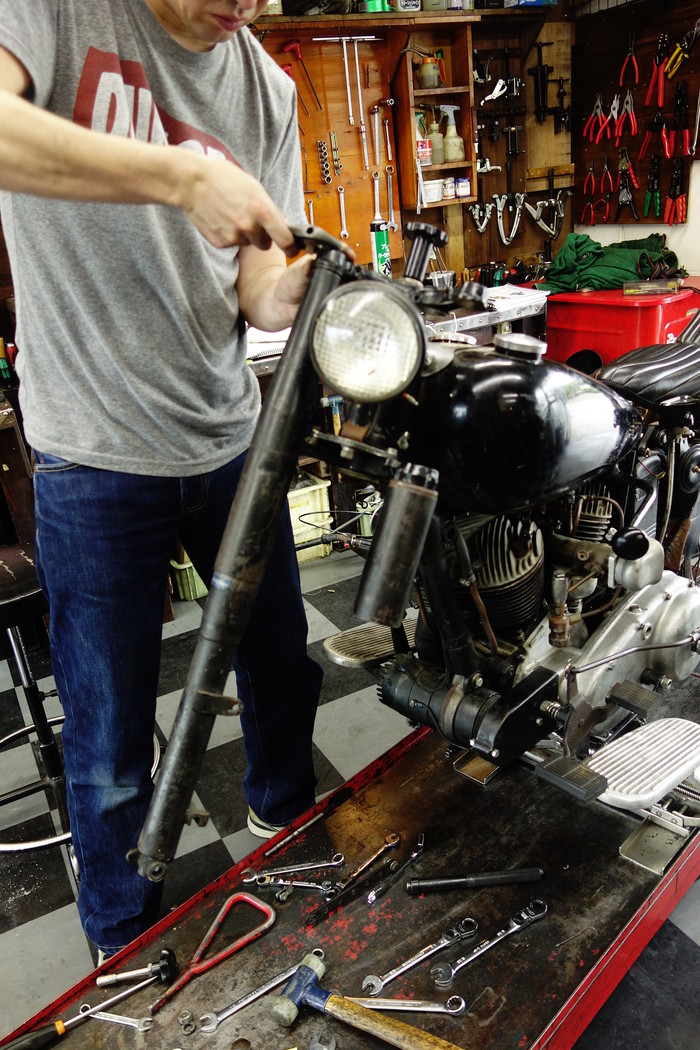

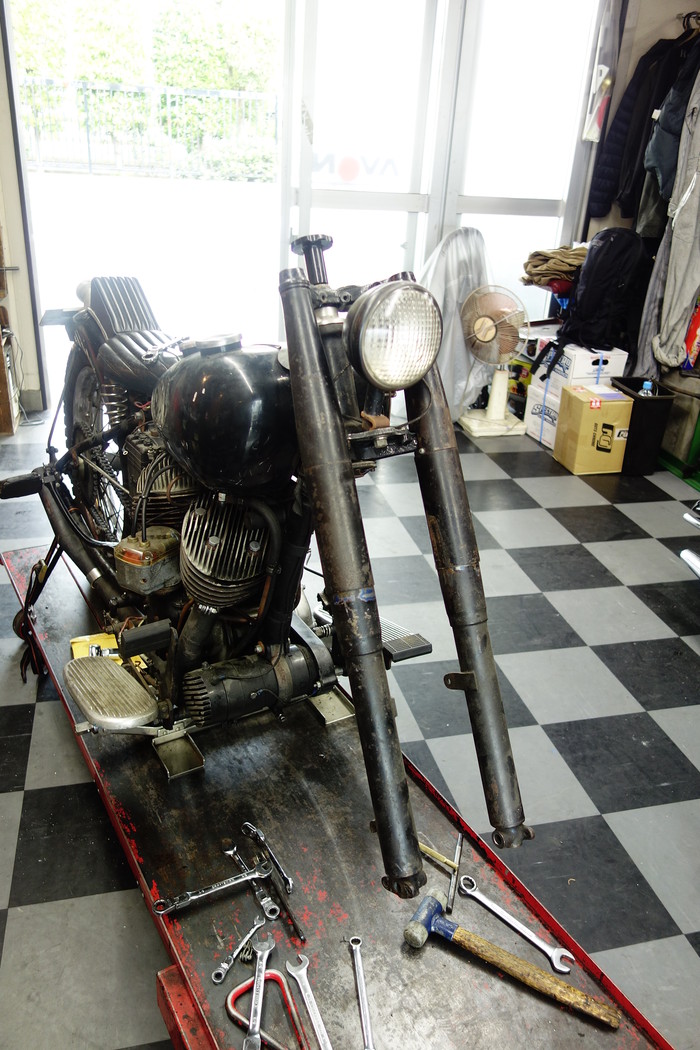

トップナットのネジ部がやられていた、フロントフォーク。ネジ修正するためにはフロントフォークを分解する必要があり分解。

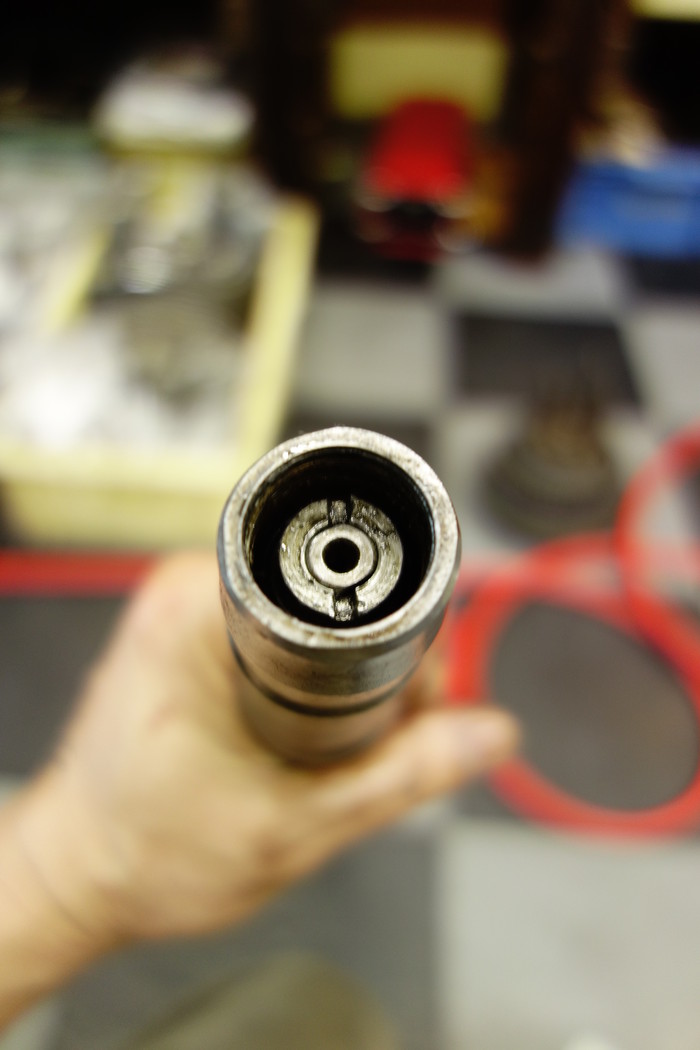

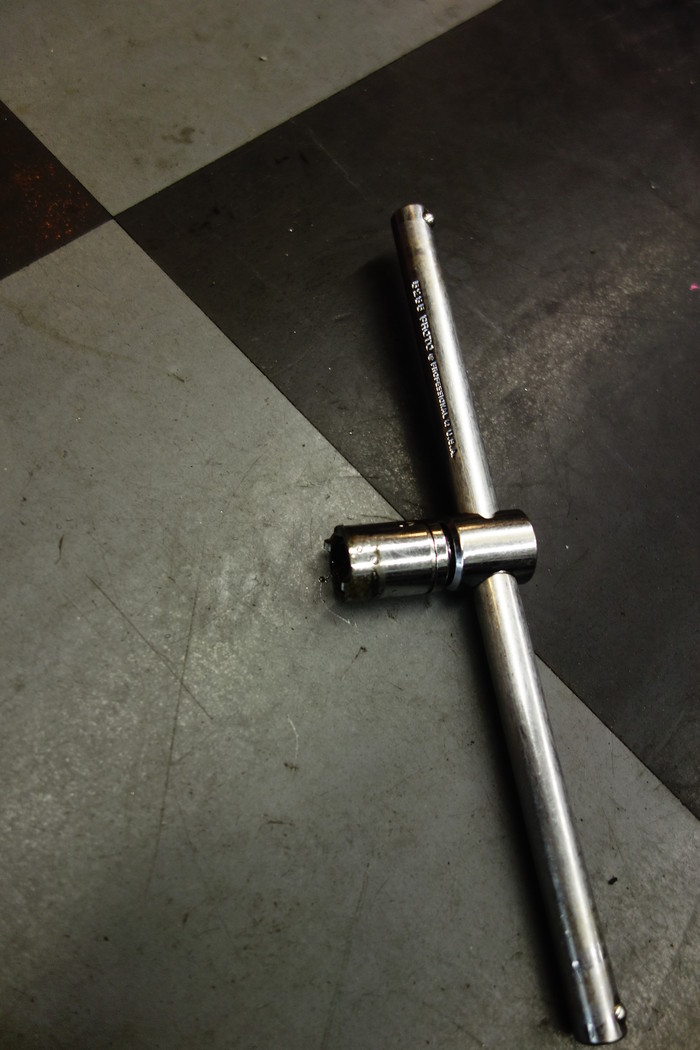

この車両についているフロントフォークはインディアンのバーチカルツインモデルについていたテレスコピック何点か専用工具を作りフォーク分解。初めて分解するフォークなので考察しながらとなります。







1978FXE1200



Mさんのショベルヘッド

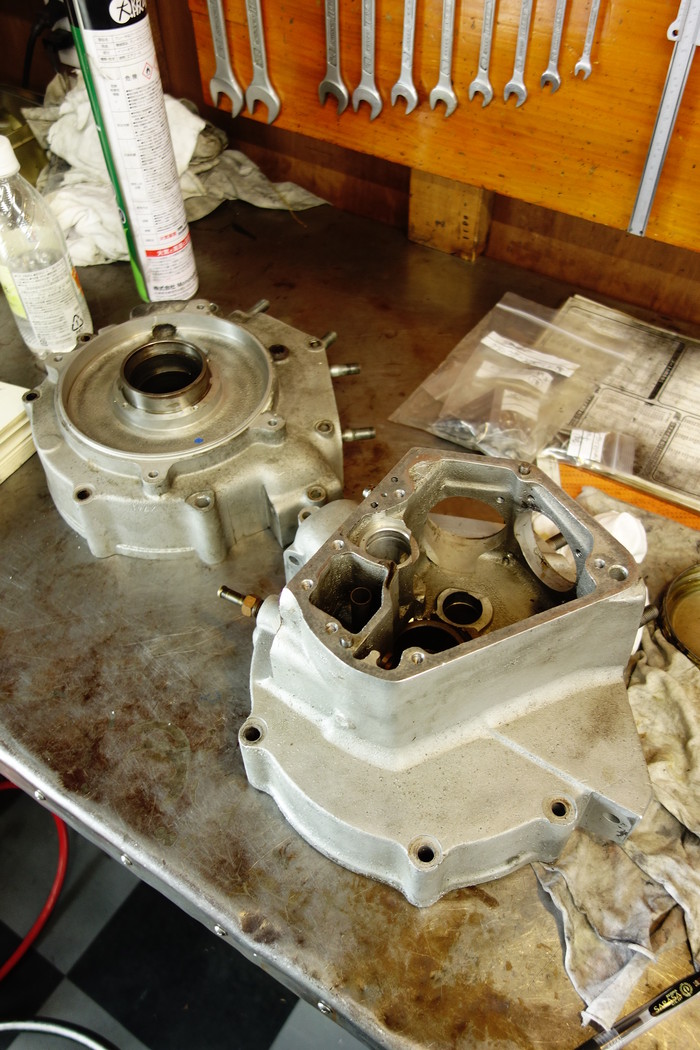

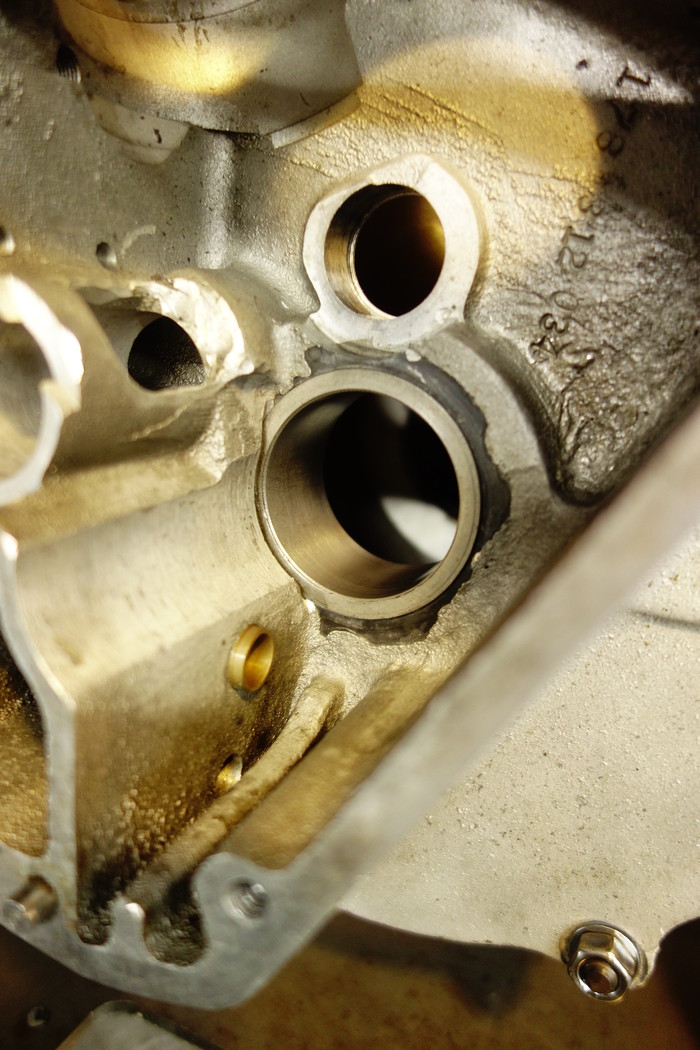

エンジン周りのネジ修正が終わり、ピニオンシャフトベアリングレースのラッピングに。

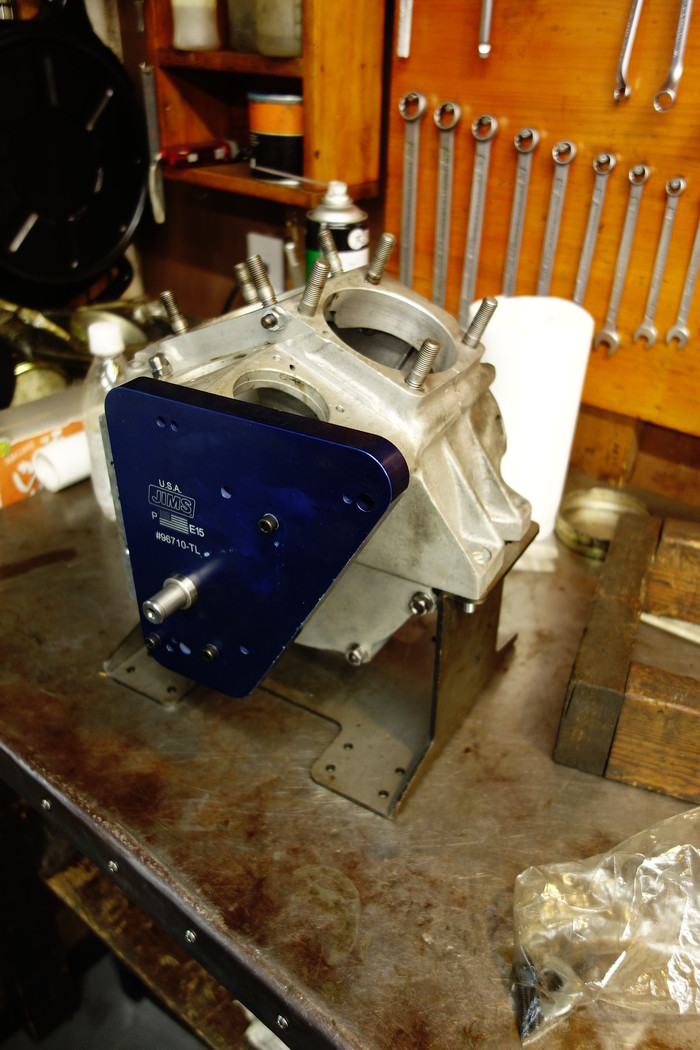

スプロケット側ベアリング軸受け部を軸にしてラインだしラッピング。
0.02mm程度ラッピングし真円に。

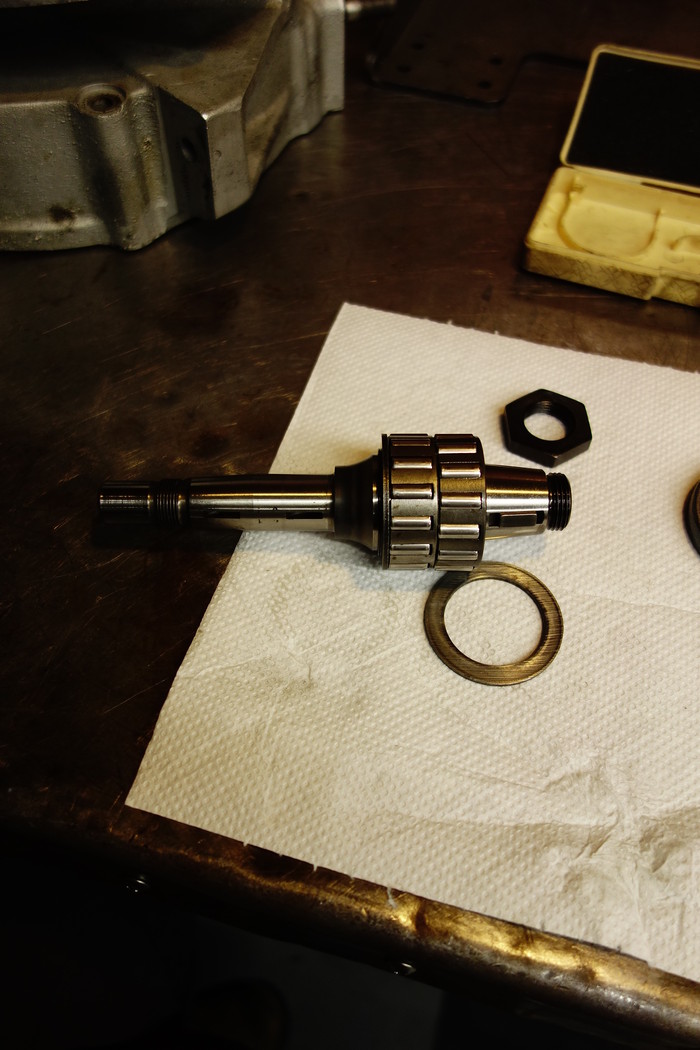

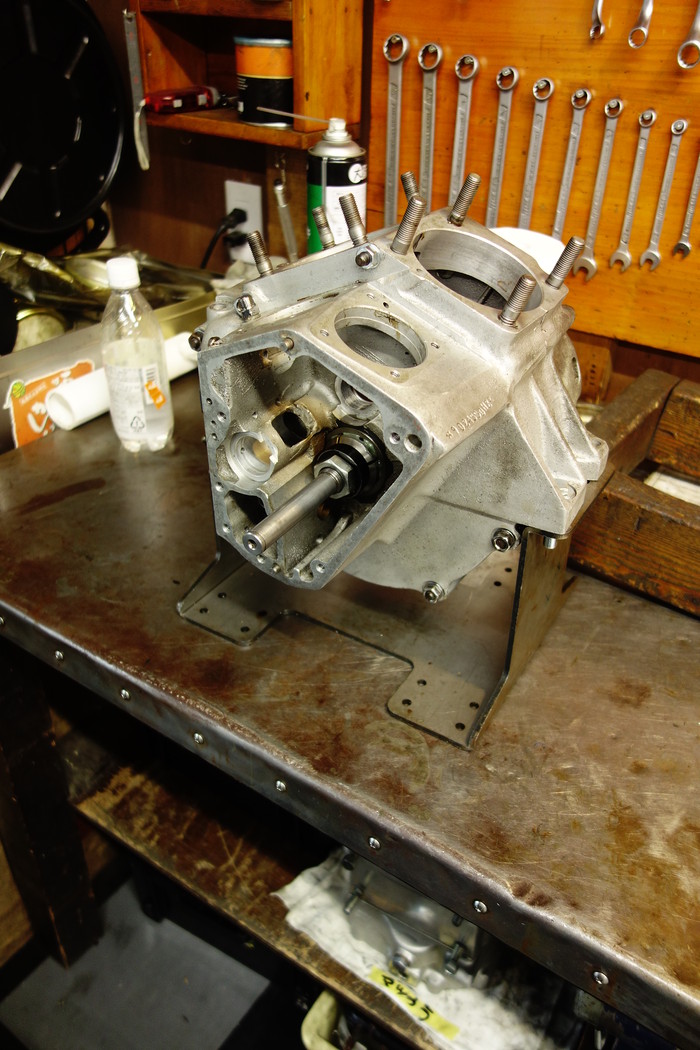

ローラー選択してカムカバーと仮組み回りっぷりチェック。







1940WL750

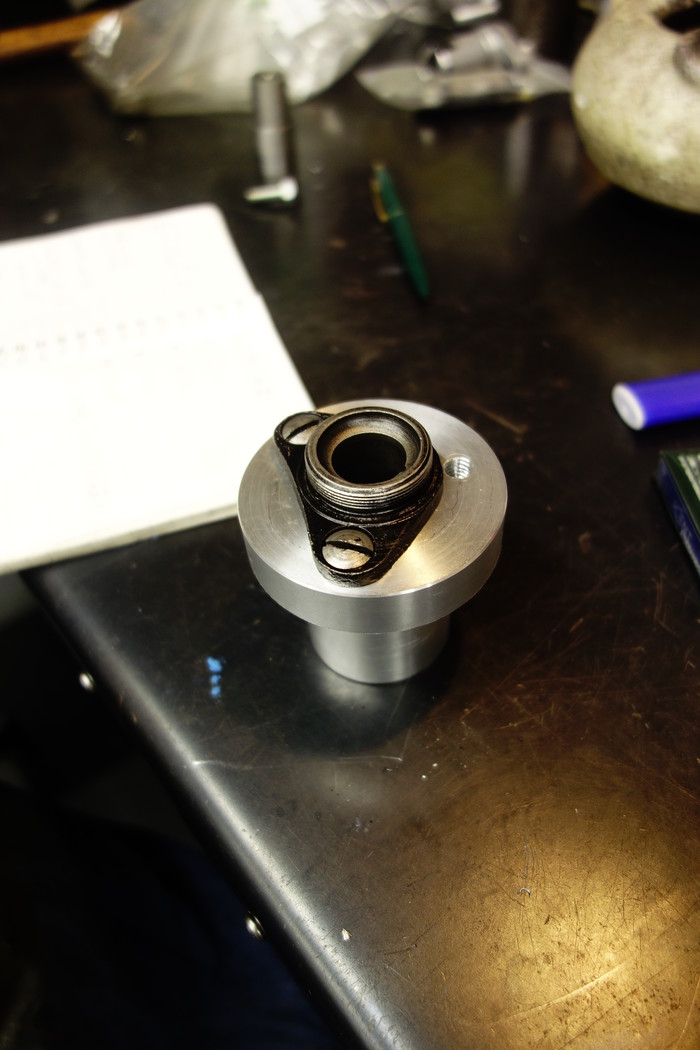

I君はWLのタペットガイドボーリング冶具を作ってもらっています。

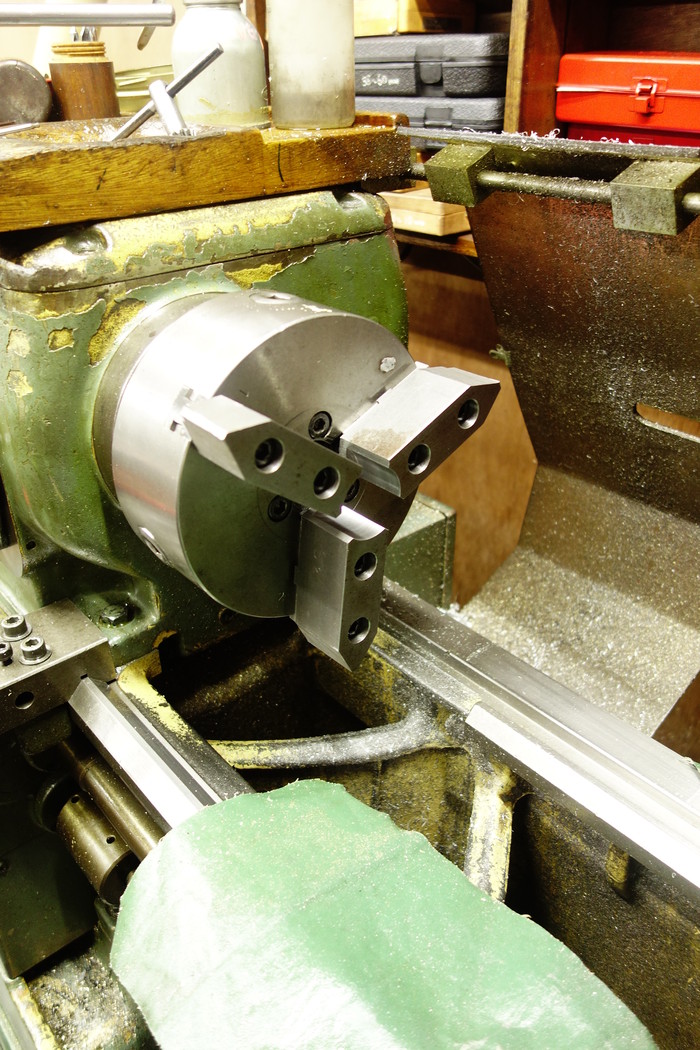

冶具はサイズが同じXLのタペットを使えるように、また旋盤に銜える用の生爪製作。









レストアスクール生徒募集中

トリニティースクールから独立し、東京都足立区でレストアスクールを続けて行きます。
いつでも見学にお越し下さい。
また修理・オーバーホール業務も行いますので、お問い合わせお待ちしております。
アイアンスポーツ大歓迎です。
