2018年 04月 18日

火曜日の授業風景

1940 INDIAN SCOUT





Mさんのインディアン
クラッチの切れっぷりが悪い問題は、もともと付いていたプライマリーの幅(奥行き)短いようで、クラッチワームを引っ張りきれていなかったようです。試しに年式違いの奥行きの広いものに変えると問題なし。年式違いで長さが違うクラッチワーム、ワームハウジングを交換し取り付け。
クラッチの作動問題なし。









1978FXS1200



Hさんのショベルヘッド

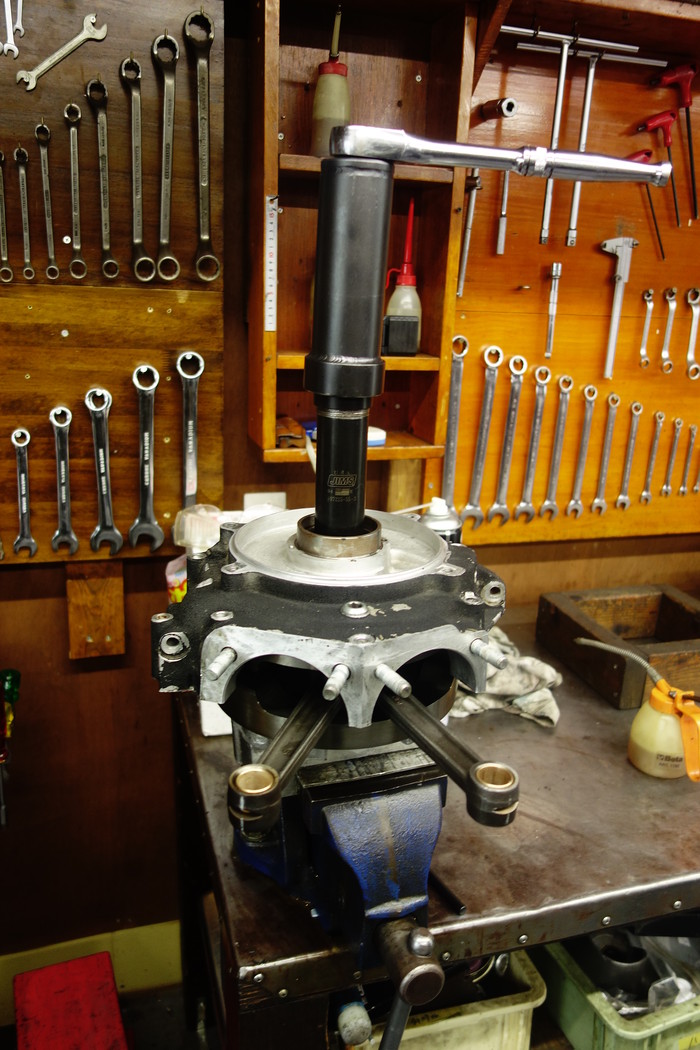

スプロケットシャフトベアリングのスラスト調整後、クランクにベアリング圧入。
ピニオンシャフトベアリングもラッピングしたレースに合わせオーバーサイズローラーを組み付け、クリアランス0.03mm。
クランクケース組み付け。オイルポンプも組みなおし、カムスラストチェックしタイミングギア側も組み付け。
フレームにエンジン搭載。





UL TRANSMISSION





IくんはULのトランスミッション。
メイン・カウンター側の調整ごとを終え本組み。メインシャフト側のシール組み付け、メインシャフト、カンターシャフトの順で組みつけ。
ギアボックッス組み付け、シフターの調整作業。シフターカバー、シフタードラム自体交換していますのでもちろん合わず、メイン側・カウンター側ともに調整し組み付け。







レストアスクール生徒募集中

トリニティースクールから独立し、東京都足立区でレストアスクールを続けて行きます。
いつでも見学にお越し下さい。
また修理・オーバーホール業務も行いますので、お問い合わせお待ちしております。
アイアンスポーツ大歓迎です。
