2018年 04月 04日

火曜日の授業風景

1946WR750



MさんのWR

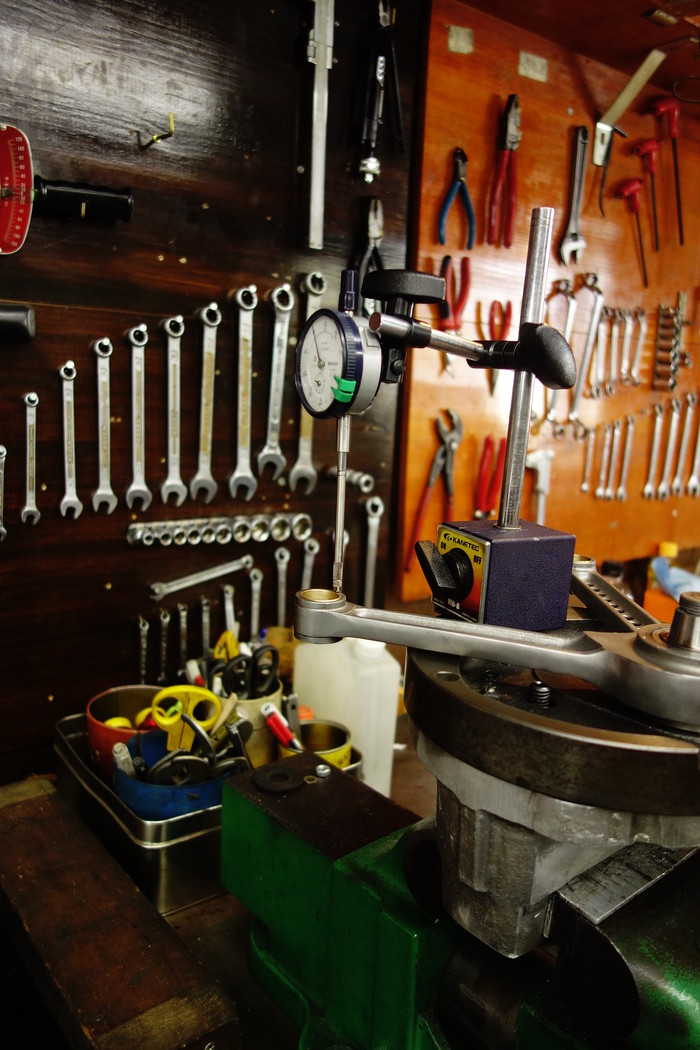

クリアランスかきつめだったRコンロッドベアリングレースのクリアランス調整して、コンロッドスラスト調整。

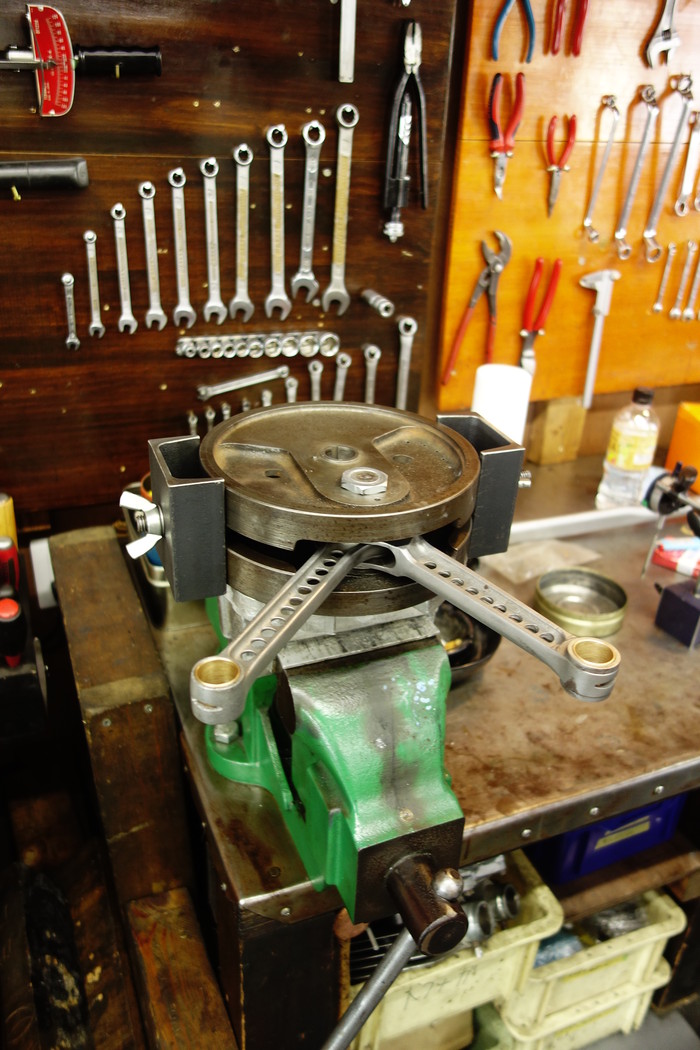

WL用STDサイズのスラストワッシャーを使ったものの、スラスト詰まり気味。
コンロッドは中古のWR用、クランクピンWR用新品、フライホイールもまた別の中古WR用と、微妙に辻褄が合わないのかもしれない。
スラストワッシャーを研磨しますが、もちろん焼きが入ってるもので苦戦。






1978FXS1200




Hさんのショベルヘッド

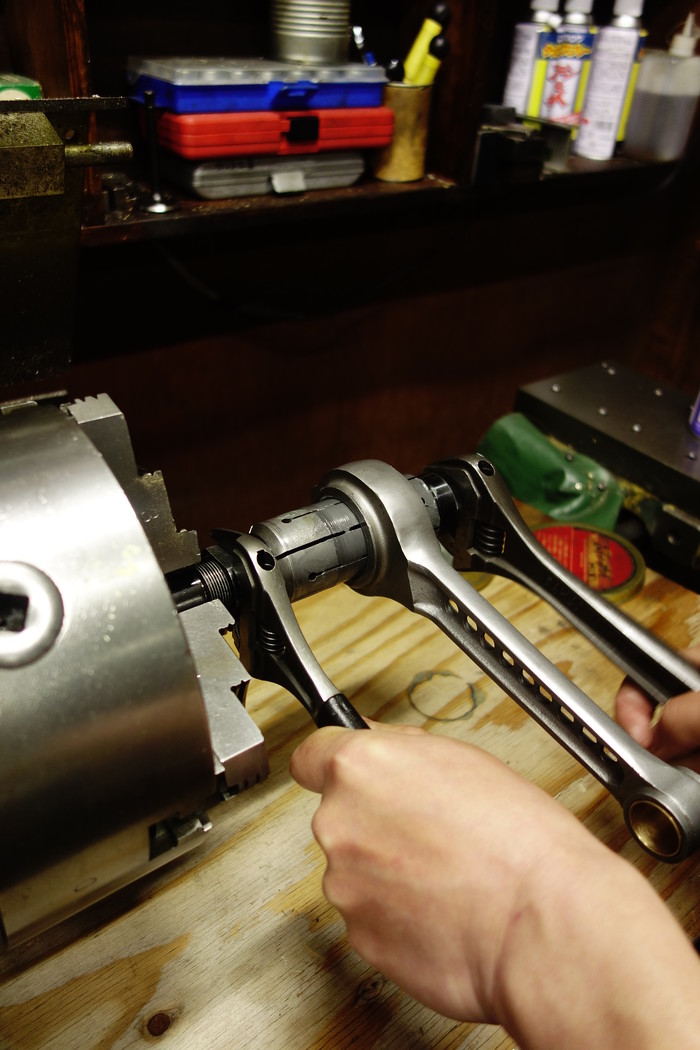

コンロッドベアリングレース、フロント側は0.03mm楕円、リア側は0.01mm~0.02mm楕円だったものをラッピングし真円加工。

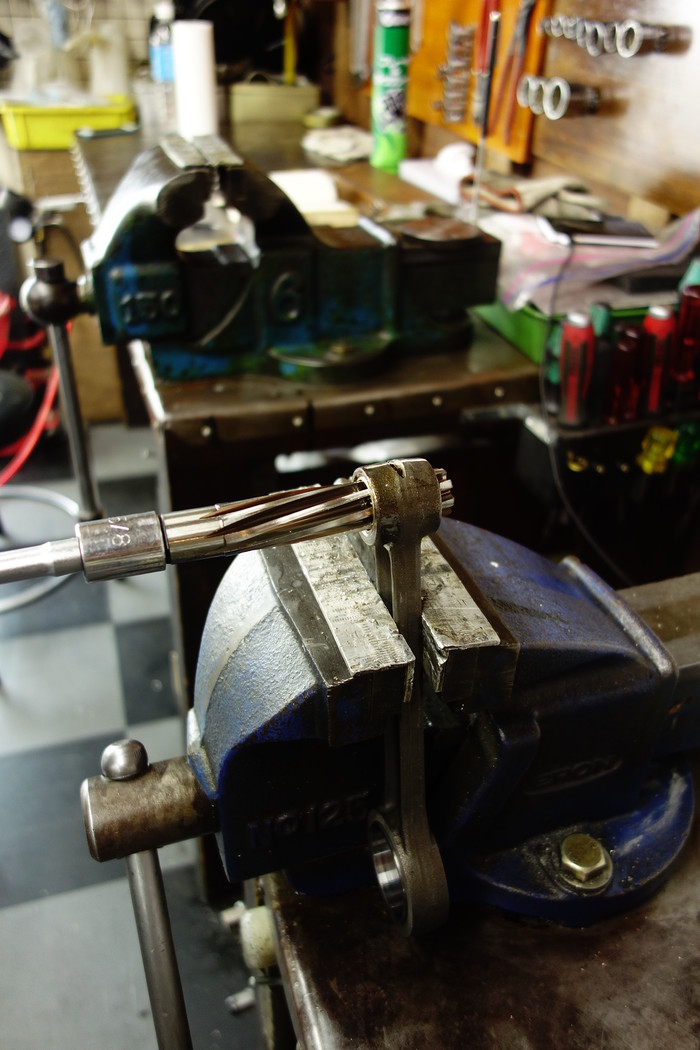

スモールエンドブッシュもピン径に対し縦方向0.06mmと少々ガタがでていましたのでブッシュ交換。
リーマーを通しホーニングしクリアランス調整。







1978FXE1200



Mさんのショベルヘッド
分解計測作業。

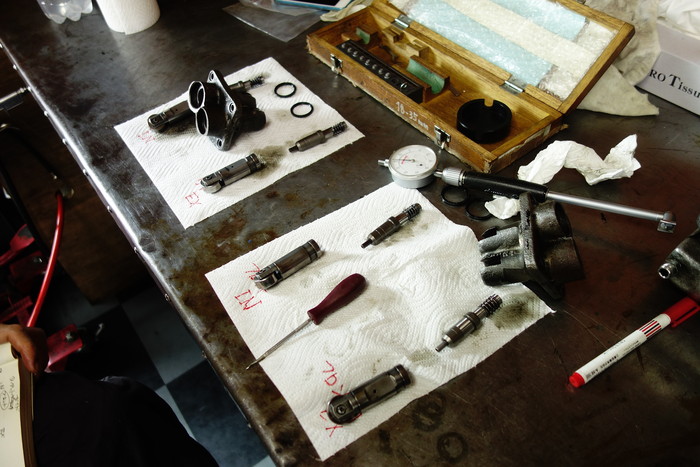

タペット分解計測。タペットローラーは以前に交換されているようで、ガタは良好。
ガイドとタペットはタペットガイドは少々磨耗があるようだ。
ロッカーアーム分解計測。
ロッカーアーム自体は段付磨耗はしておらず問題なし。しかし、ロッカーアームとブッシュのガタは0.1mmあるところもありよう交換。
ロッカーアームバルブとの当たり面も段減りありなので、研磨が必要です。
写真を撮り忘れましたが、この後トランスミッション分解開始。
