2018年 02月 22日

火・水曜日の授業風景

1947FL1200






Iさんのナックルヘッド
キャブボディーが水平になるようにセットし、インテークマニホールド取り付け。
シーリングが固まったところで、エア漏れチェックし問題なし。
排気漏れが無いようにエキパイ取り付け。一旦仮組みして、マウントステー類の位置を確認し取り付け。3ピースエキパイの取り付けは面倒ですね・







1946WR750



MさんのWR
KRのシリンダーを取り付けるのですが、ガイド圧入後リーマー加工するのに形状が変わっっているKRのシリンダーべースにあわせ、マウントプレートを製作し固定。
バルブステムに対し適正クリアランスになるようリーマー加工。







1940WL750



I君のWL
新品(NOS)にした#1カム、#4カムはもともと入っていたギア比べ、やはりギア直径が少々大きい。そのため、特に#4カムギアは大きく、連動する#3カムギアとアイドラーギアとの擦り合わせ調整。特にギア比が違う#4カムギアとアイドラギアの擦り合わせは苦労。
ともあれ、苦労の甲斐あり、ギアの回りっぷりは滑らかに。
それぞれのカムスラストをシム調整し、最終回りっぷりチェックし問題なし。

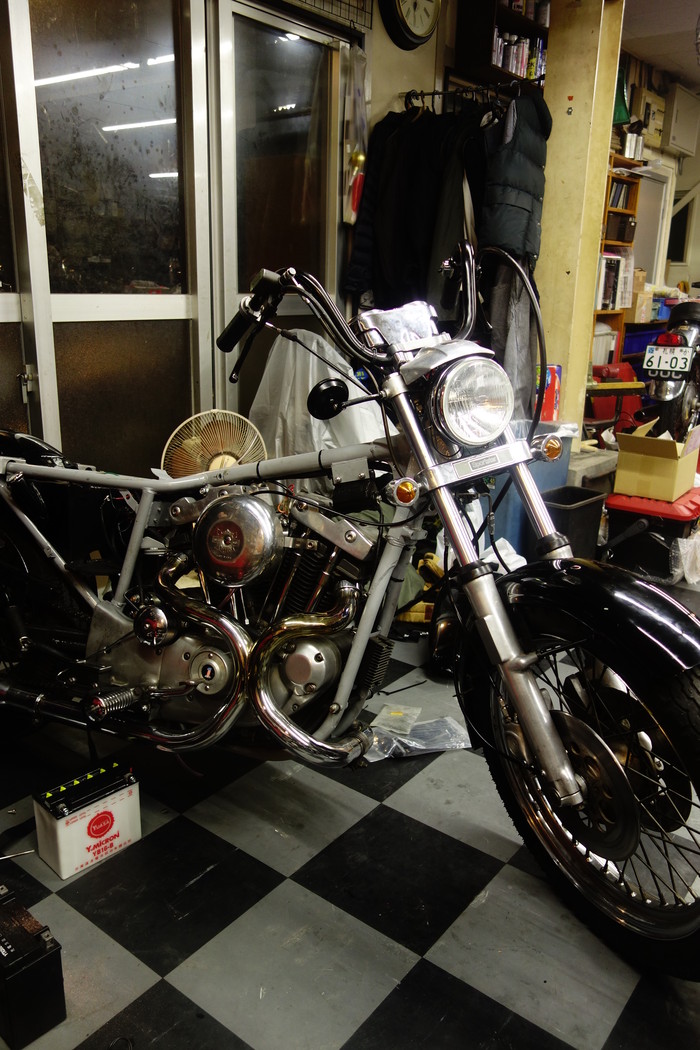

1980XLH1000



Iさんのアイアンスポーツ
実用を考え大き目のスポーツスタータンク購入。マウントシテー位置が違うので、新たにステーステー製作し取り付け。
2回目のオイル交換、各部増し締め。





1955FLH1200



Yさんパンヘッド
フットチェンジからハンドチェンジに変えるため、交換した左側ガソリンタンク。
シフトゲージ取り付け。シャットオフバルブ取り付け。。。この辺りも苦労したな。
