2017年 12月 28日

月・火・水曜日の授業風景

1976WR750





MさんのWR
オイルタンクマウント位置が悪く、現状の取り付けステーでは取り付け、取り出しが非常に大変でしたので、マウント位置変更、取り付けマウントステー製作。












1940WL750






I君のWL
タイミングギア周り、T/M周りのブッシュをひたすら単品製作。
100分台の精度を必要とするブッシュの単品製作は旋盤の勉強になります。








1976FXE1200




Hさんのショベルヘッド
トランスミッションの本組みを終わらせ、ヘッド周りの作業。

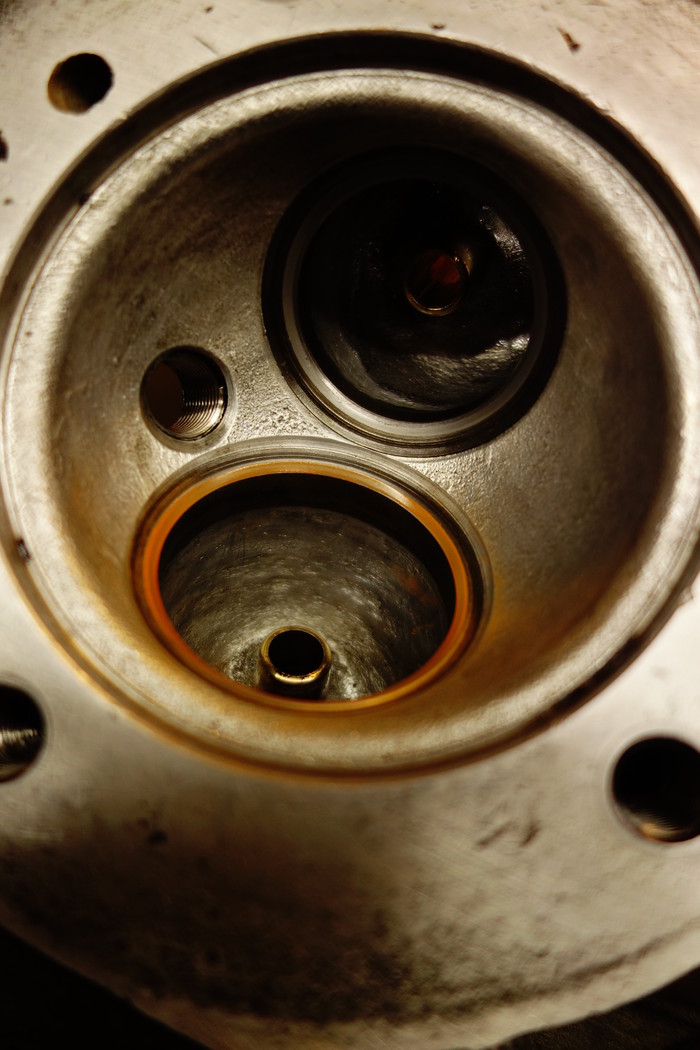

外径、内径加工済みのバルブガイドを圧入し100分の1刻みリーマーで内径加工。

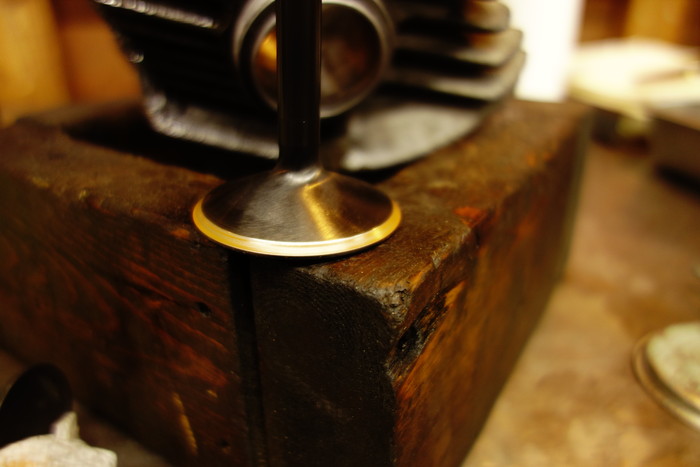

シートカット擦り合わせして、シートあたり幅、あたり位置調整。
灯油漏れチェック。










1979FXS1200








Sくんのショベルヘッドはミッション組み付け。
カウンター周りのスラストは調整済み。
メインドライブギアのスラストチェックし取り付け。シールはサンダンスさんのものを使います。
メインシャフトベアリングのリテーナープレートは曲がっていましたので修正し取り付け。、
メインシャフトを取り付け回りっぷりチェックし問題なし。
カウンターシャフトを取り付け、シフター周り取り付け。
ケージ利用し、シフター位置チェック。ドラム式のシフターと違い、カムプレートタイプのものはゲージが無くても問題ないですね・・・。
ロータリートップを仮組みしそれぞれドッグギアの入りっぷりチェックしシフターフォークのシムでフォーク位置調整。














1940 INDIAN SCOUT





Mさんのインディアンは外装周りの作業
リアホイール取り外し、穴あけ加工しシート・ピリオン取り付け。
ハンドル交換に伴い、インディアンバーチカルモデルのフロントフォークトップナット位置につけるハンドルライザーをとめようとするもフォーク螺子側が駄目そう。
次回、このフロントフォークを考察する必要がありそうだ。












1973XLCH1000



Kさんのアイアンスポーツ
フレーム塗装のためフレーム剥離。スイングアームベアリング左側ベアリングレースロックリングが固着し苦労、破壊し取り外し。












1985FXEF1340



Tさんの4速エボは外装周りの作業

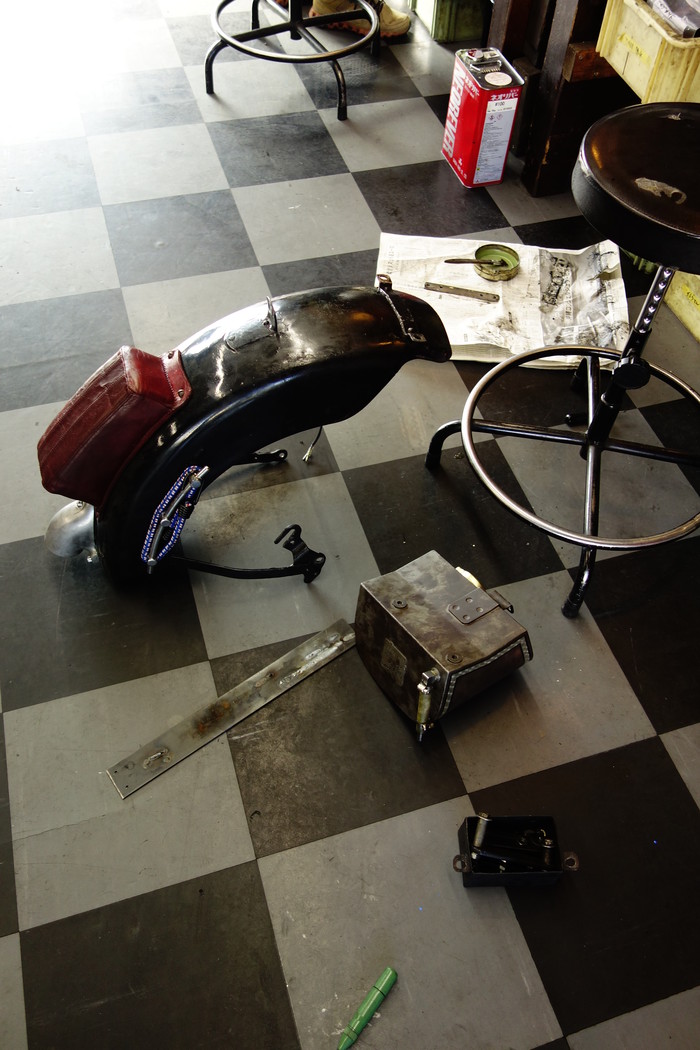

フラットフェンダー取り付けに伴い、マウントステー製作。
私は溶接作業をやりませんので、在校生I君にお手伝いいただき、なんやかんやと。
