2017年 09月 30日

1973XLCH コンロッドスモールエンドブッシュ・コンロッドスラスト


今日はKさんのアイアンスポーツコンロッド周りのお話。
コンロッドスモールエンドブッシュはガタが多かったため抜き取りし計測。
ブッシュが抜けかけていたフロント側は縦方向に0.26mmも楕円になっています。
これだけ楕円になっているとボーリング加工しての真円加工が必要です。





問題がなかったリア側はJIMS製のブッシュを使います。
圧入しリーマーで内径加工。ホーニングしクリアランス調整しピストンピンに対し0.025mmのクリアランスに。




フロント側は内径拡大・真円加工したコンロッドにあわせスモールエンドブッシュ製作。
外径はコンロッドにあわせ、内径は使うJIMS製のリーマーに合わせ製作。スモールエンドブッシュの嵌め代はキツ目で。
オイル溝も専用の溝切冶具を使い旋盤で製作。




リア側と同じく圧入、リーミング、ホーニングしO.K

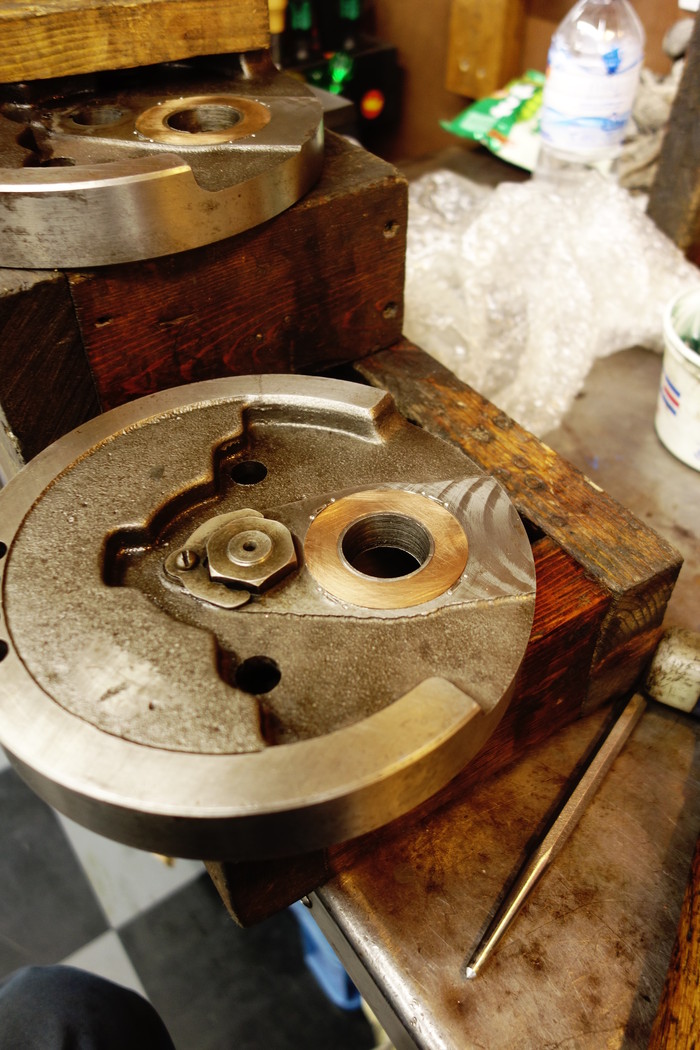

減っていたコンロッドのスラストワッシャーも交換。
画像では分りづらいですが、タイミング側は大分減っています。


コンロッドベアリングはローラーサイズあわせ済みもともとは鉄製のローラーケージが入っていましたが、銅製のコンロッドワッシャーを使うのでアルミ製に交換。
STDサイズ(1.5mm)のダミーワッシャーを入れ計測。




クランクピンナットを規定トルクで締め付け、クランク仮組みしてスラスト量計測。
0.7mmと少々多め。





STDサイズでスラスト量が少々多めだったのでオーバーサイズ(1.7mm)のスラストワッシャーを入れカシメ。
市販のオーバーサイズで調整出来ない場合、フライホイール側のワッシャー受け部が変形していた場合は単品製作しますが、今回は問題なし。
計測しスラスト量0.3mmに。


というわけで次回クランク組み付け。
