1943WLC750 T/M周り工具づくり

今日はWLのトランスミッションの工具作り。
WLのT/Mは専用の工具がほぼ出ていないので自分で作っていきます。


1943WLC750 T/M周り工具づくり_a0248662_375536.jpg
1943WLC750 T/M周り工具づくり_a0248662_381020.jpg


まずは交換予定のメインシャフトベアリングレース

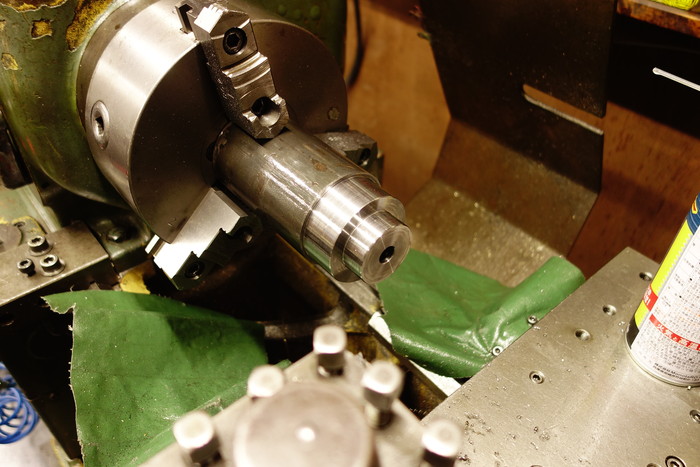

暖めれば抜けると思いますが、一応垂直抜き取り、圧入冶具製作。



1943WLC750 T/M周り工具づくり_a0248662_383871.jpg
1943WLC750 T/M周り工具づくり_a0248662_385419.jpg

こちらはメインシャフトベアリングレース用のラッピングヘッド。
こちらもパーツとして出てきません。

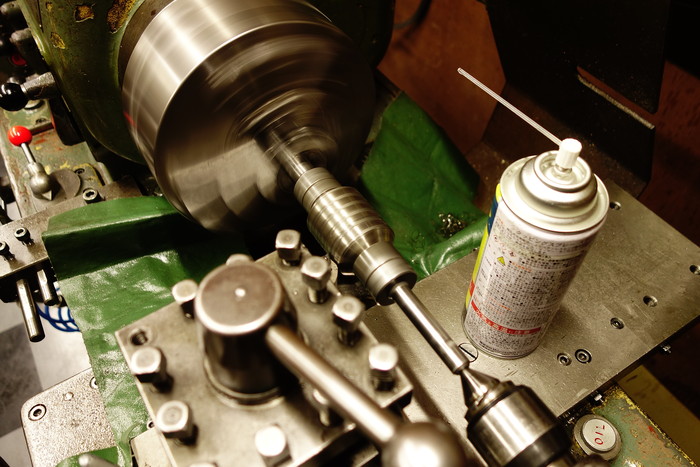

新品のベアリングレース内径を参考にして、1-3/4”のラッピングヘッドを(パンやショベルのタイミング側ベアリングレースラッピング用)切削し専用のラッピングヘッド製作。


1943WLC750 T/M周り工具づくり_a0248662_391264.jpg
1943WLC750 T/M周り工具づくり_a0248662_393651.jpg
1943WLC750 T/M周り工具づくり_a0248662_395479.jpg

1943WLC750 T/M周り工具づくり_a0248662_3105542.jpg

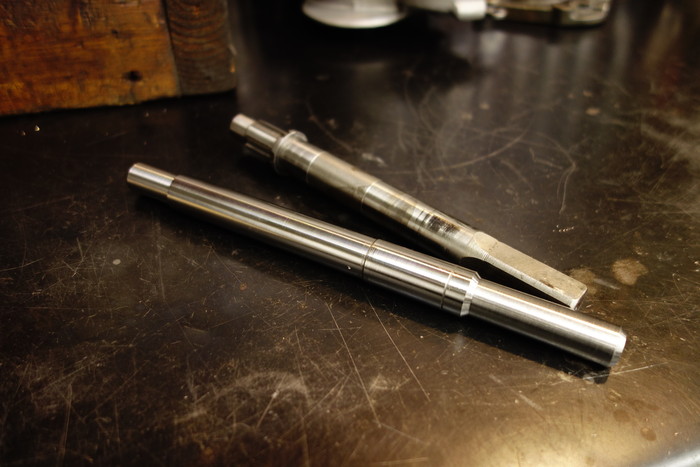

メインシャフトベアリングレースラッピング用の軸になるパイロットも製作。
穂のかにテーパー加工ししっかり位置が決まるようにする。



1943WLC750 T/M周り工具づくり_a0248662_3111048.jpg
1943WLC750 T/M周り工具づくり_a0248662_31124100.jpg

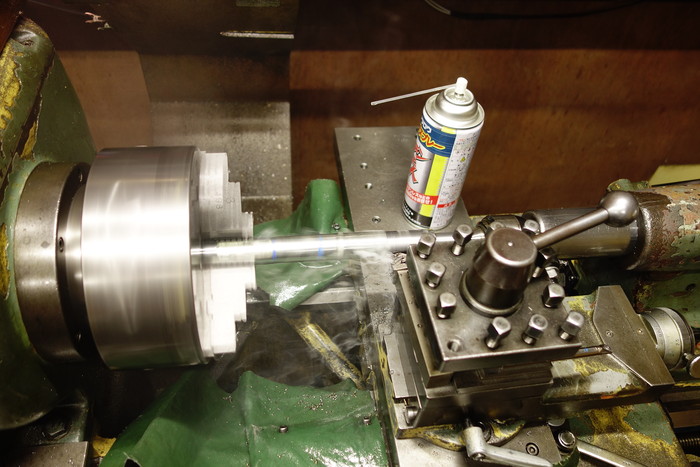

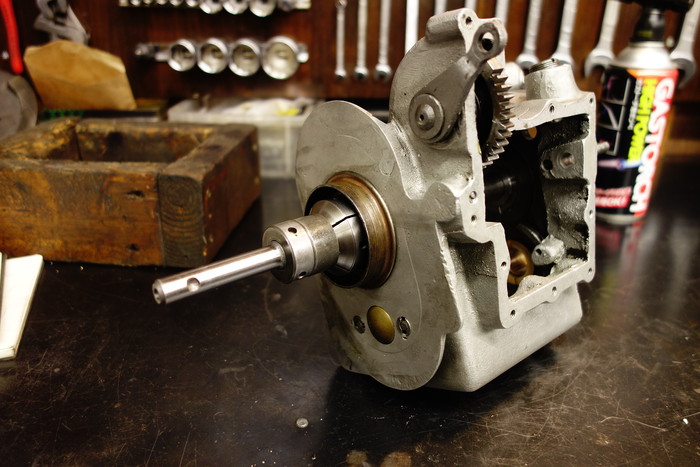

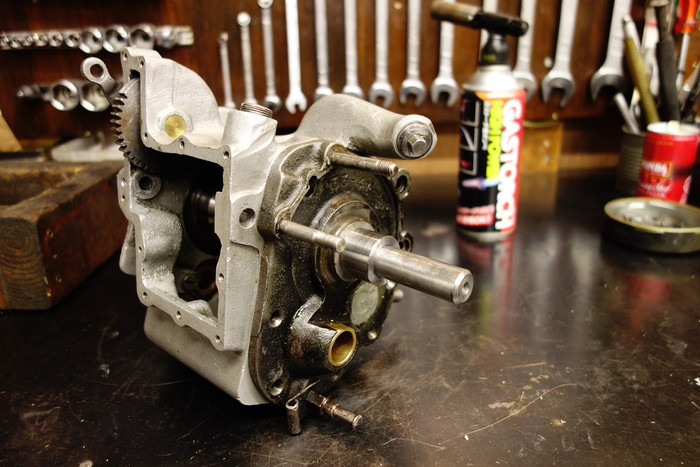

というわけで、ラッピング工具完成。



1943WLC750 T/M周り工具づくり_a0248662_312342.jpg
1943WLC750 T/M周り工具づくり_a0248662_3121668.jpg
1943WLC750 T/M周り工具づくり_a0248662_3122839.jpg
1943WLC750 T/M周り工具づくり_a0248662_3124127.jpg

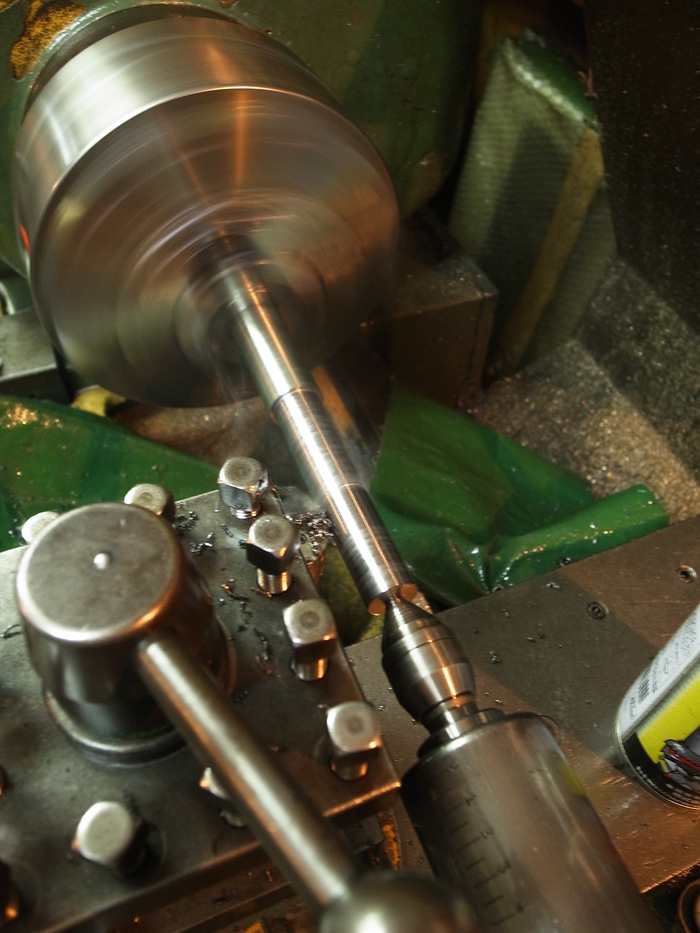

カウンターシャフトブッシュのラッピング用ロッドも製作。





1943WLC750 T/M周り工具づくり_a0248662_313921.jpg
1943WLC750 T/M周り工具づくり_a0248662_313271.jpg

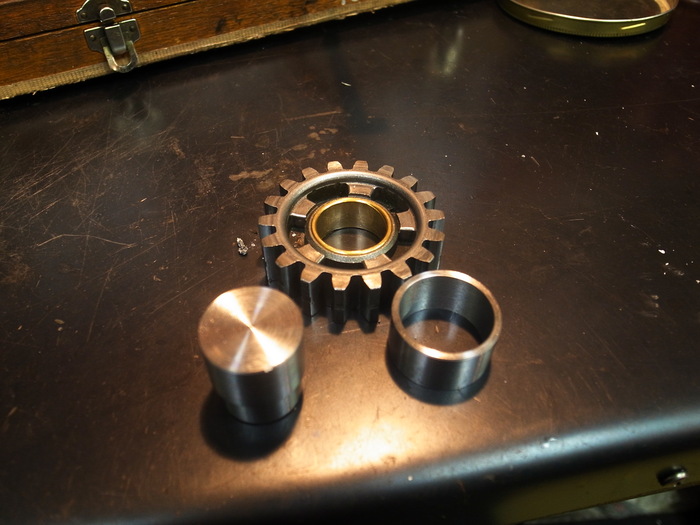

クラッチギアブッシュ圧入、抜き取り工具も製作。

1943WLC750 T/M周り工具づくり_a0248662_3134412.jpg

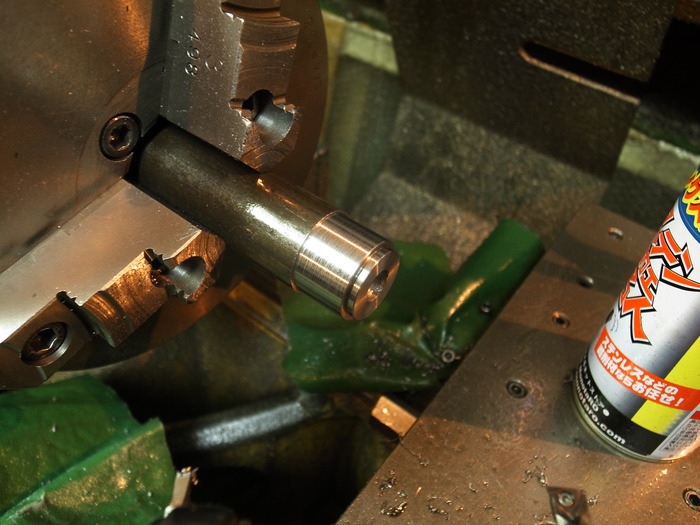

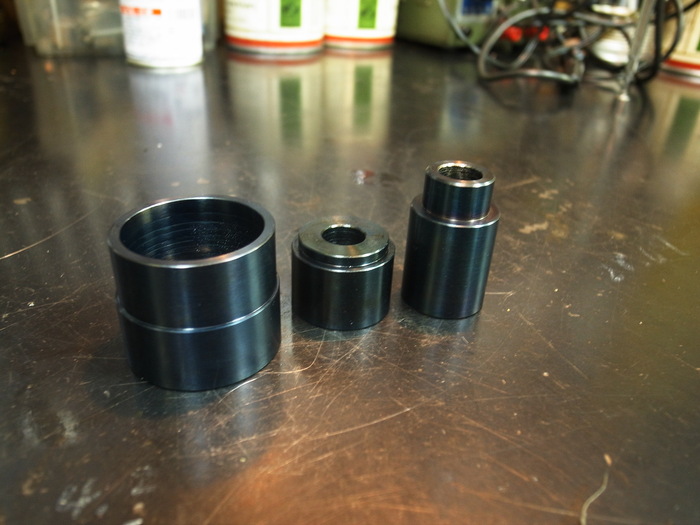

クラッチギアブッシュラッピング用ロッド製作。


1943WLC750 T/M周り工具づくり_a0248662_3395048.jpg
1943WLC750 T/M周り工具づくり_a0248662_340836.jpg

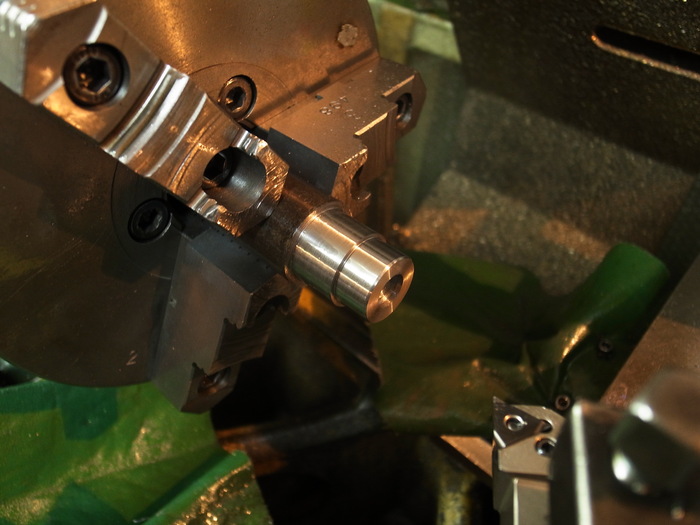

カウンターシャフトブッシュ圧入、抜き取り工具製作。



1943WLC750 T/M周り工具づくり_a0248662_314014.jpg
1943WLC750 T/M周り工具づくり_a0248662_3141261.jpg

メインシャフト2ndギア、3rdギアブッシュ抜き取り、圧入工具も製作。
