1970XLH900 バルブガイド・バルブシートカット

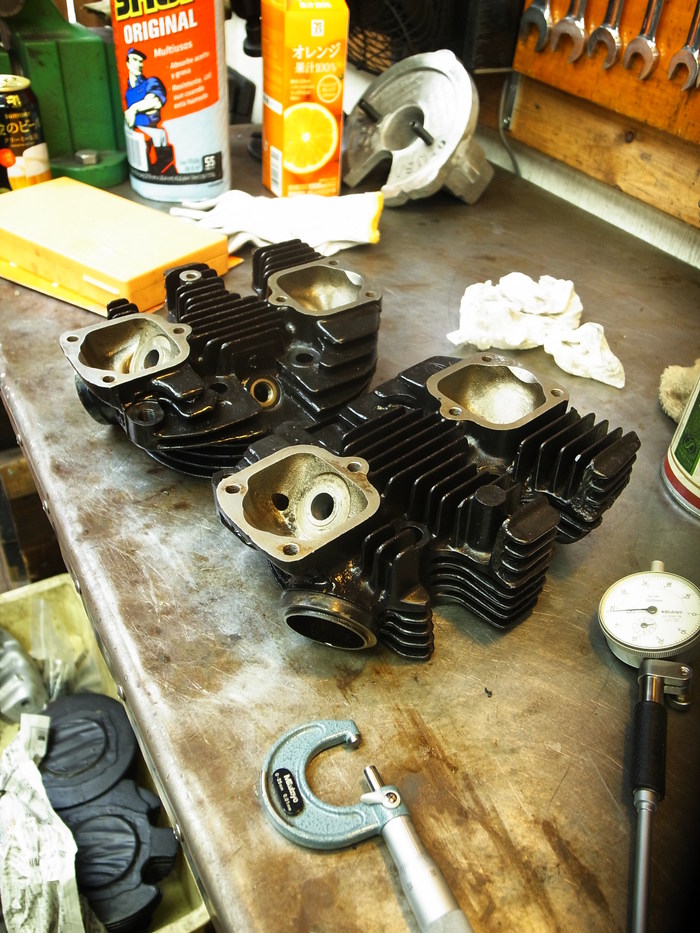

先日に引き続き、Tさんのアイアンヘッドのヘッド周りのお話です。


1970XLH900 バルブガイド・バルブシートカット_a0248662_9275860.jpg
1970XLH900 バルブガイド・バルブシートカット_a0248662_9281461.jpg

ガタが多かったバルブガイドは抜き取り。
ガイド抜き取り後、ヘッド側ガイドホール計測。傷・楕円・変形無く、STDガイドでいけます。
ガイドホールの変形が少ない鉄ヘッドはこの辺りが気楽で良いです。


1970XLH900 バルブガイド・バルブシートカット_a0248662_9285198.jpg

1970XLH900 バルブガイド・バルブシートカット_a0248662_929949.jpg

1970XLH900 バルブガイド・バルブシートカット_a0248662_9294996.jpg

1970XLH900 バルブガイド・バルブシートカット_a0248662_9292499.jpg

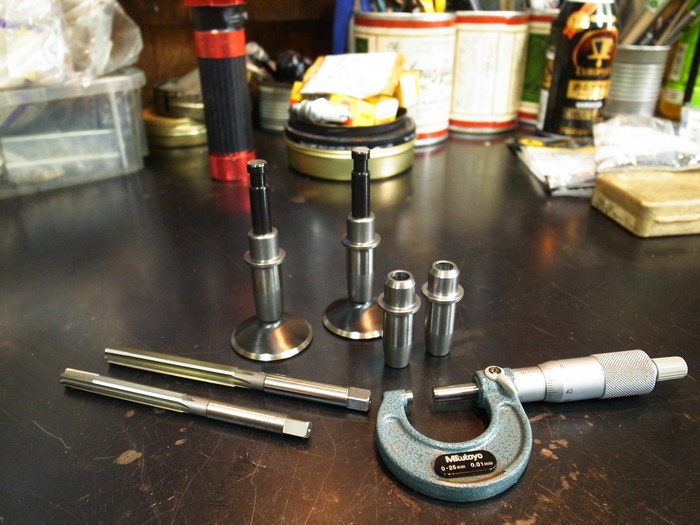

IN・EXともにKIBBLEWHITH製の鋳鉄ガイドを使います。
ガイド外径はSTDのものでありますが、ヘッド側ガイドホールにあわせプラスハメ代分のサイズまで少々研磨。
専用生爪に銜え、使うバルブステム径に対しプラスクリアランス分のサイズでリーマー加工し内径拡大。
IN側のガイド頭部分はテーパー加工し、燃焼室内にオイルが入らないよう、おまじない。

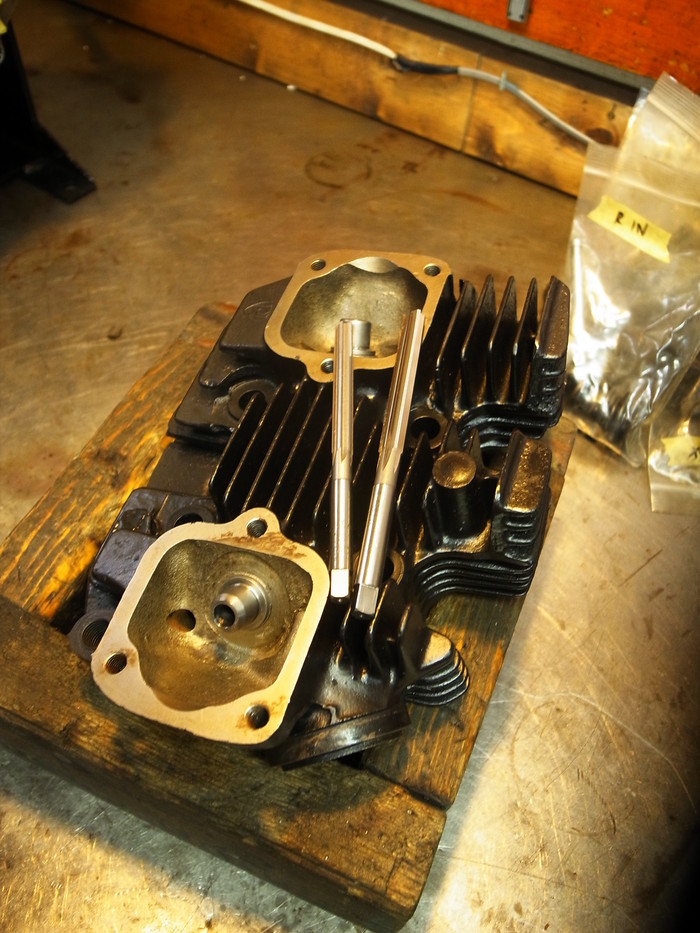

1970XLH900 バルブガイド・バルブシートカット_a0248662_9302683.jpg
1970XLH900 バルブガイド・バルブシートカット_a0248662_9304057.jpg

1970XLH900 バルブガイド・バルブシートカット_a0248662_930567.jpg

1970XLH900 バルブガイド・バルブシートカット_a0248662_9311566.jpg

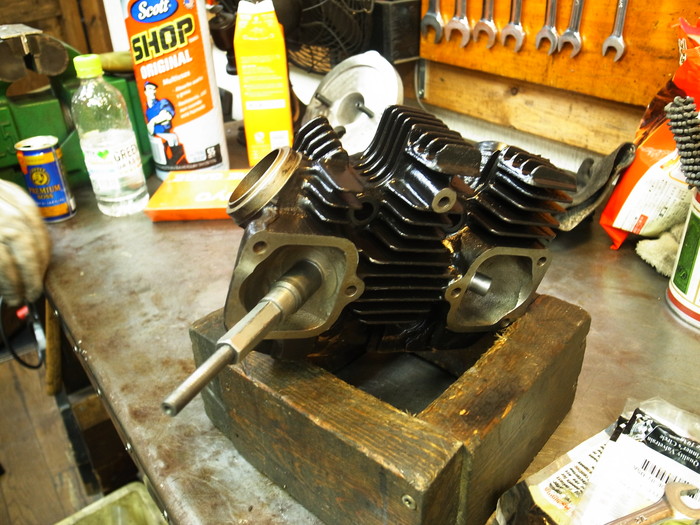

専用工具を使い、バルブガイド圧入。
圧入後、はめ代分縮んだ内径はリーマーで内径拡大しクリアランス調整。
IN側はガソリンで冷やされるとともに、ヘッドに溜まったオイルが吸われ燃焼室に入るのでクリアランス小さめ。EX側は熱持つためIN側よりもクリアランス大きめで調整。

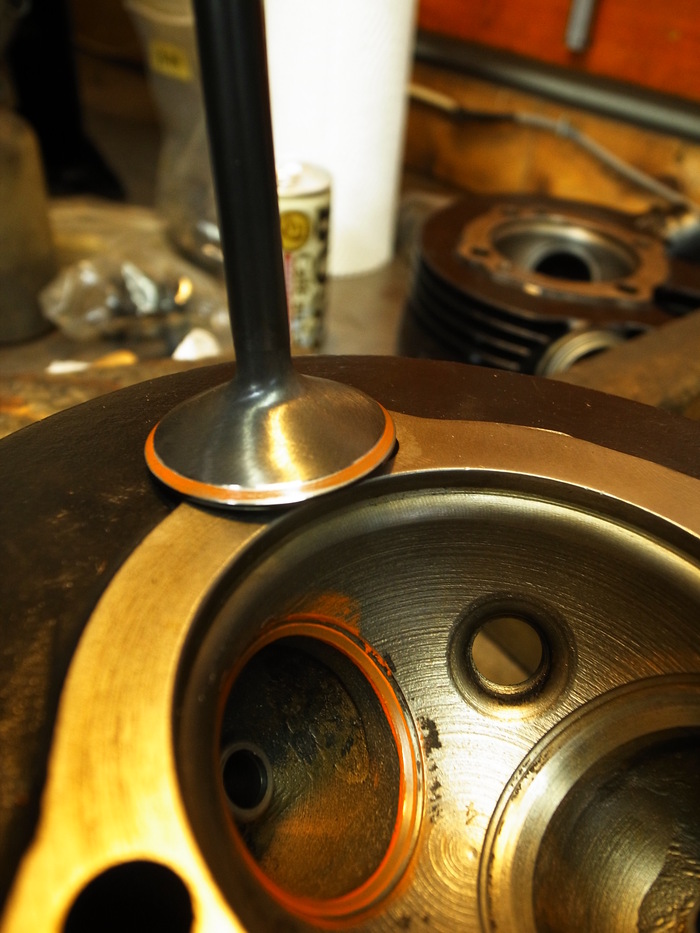

1970XLH900 バルブガイド・バルブシートカット_a0248662_9314763.jpg
1970XLH900 バルブガイド・バルブシートカット_a0248662_9321216.jpg
1970XLH900 バルブガイド・バルブシートカット_a0248662_9323080.jpg

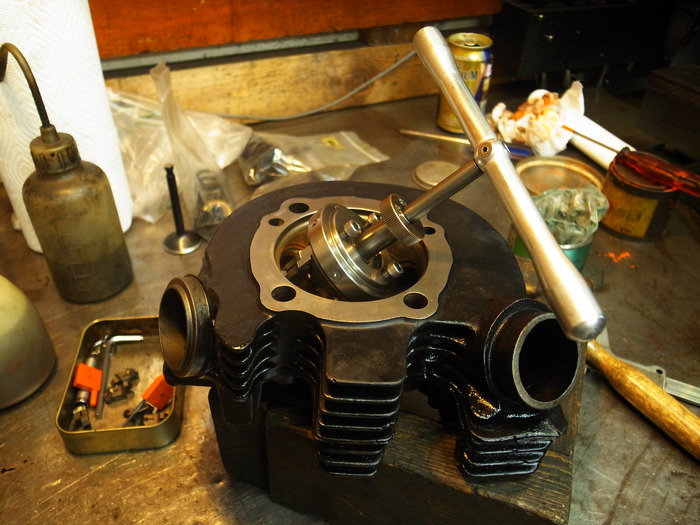

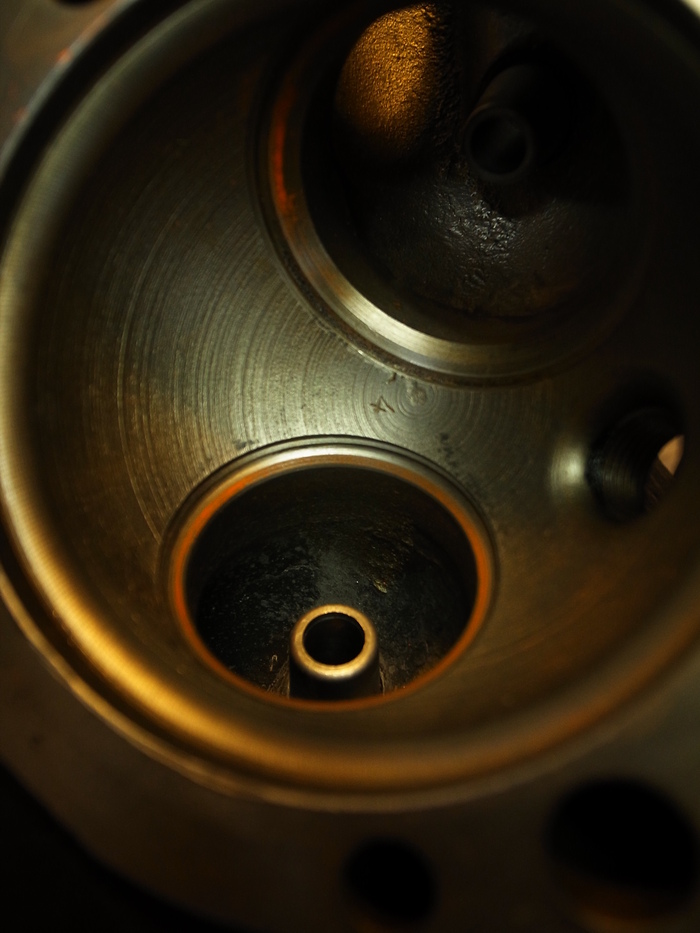

シートカットへ
エキゾースト側は虫食いが多かった45度面を虫食いが無くなるまでカットし、60度、30度それぞれカットしバルブとシートの辺り幅1.5mm程度に。

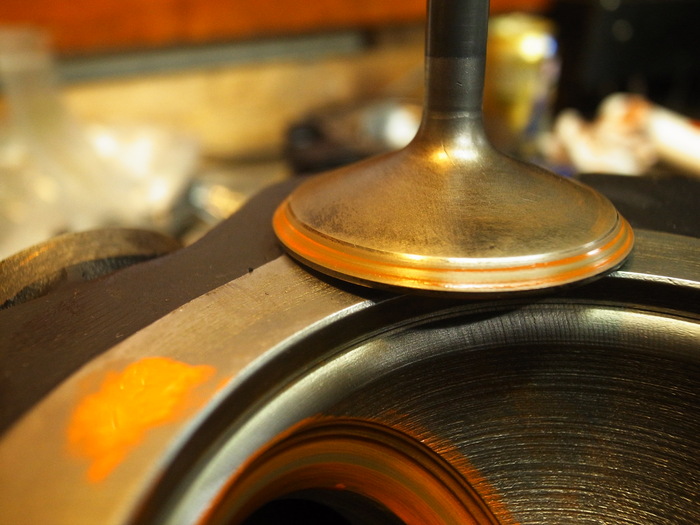

1970XLH900 バルブガイド・バルブシートカット_a0248662_9325942.jpg
1970XLH900 バルブガイド・バルブシートカット_a0248662_9331773.jpg

インテーク側は同じく45度面を綺麗に程度カット後、30度面をカットしシートとバルブのあたり位置を決め、60度面をカットしてあたり幅調整。
随分とベタあたりだったIN側は60度面を随分カットしました。

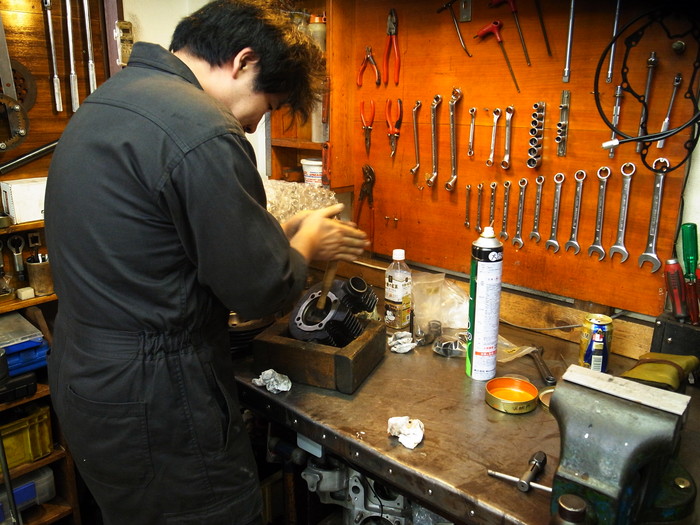

1970XLH900 バルブガイド・バルブシートカット_a0248662_9353053.jpg
1970XLH900 バルブガイド・バルブシートカット_a0248662_9354568.jpg

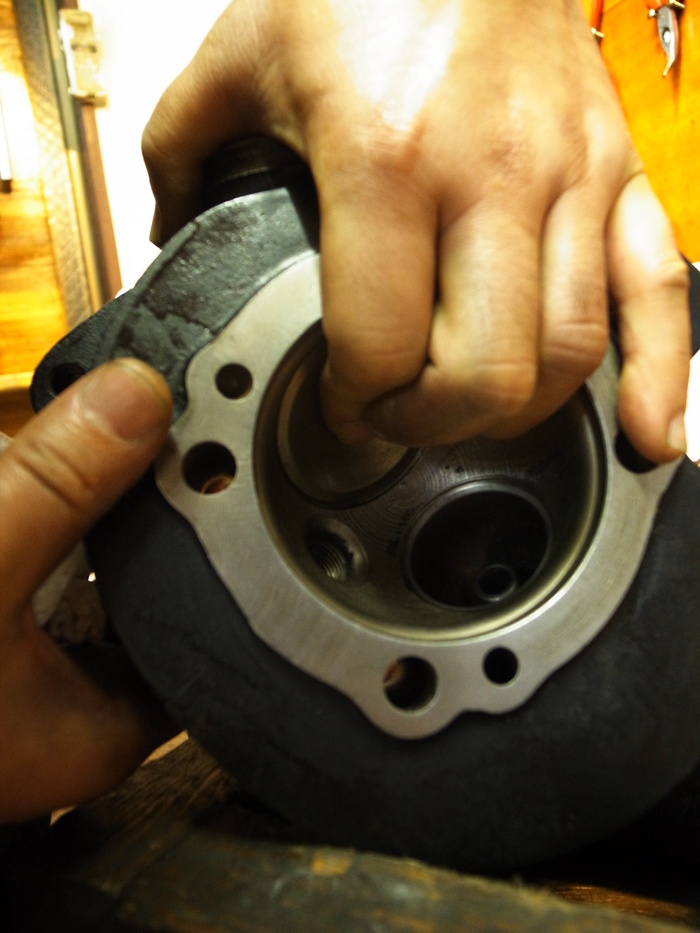

擦り合わせし、ポート内に灯油を入れ漏れチェックし問題なし。

1970XLH900 バルブガイド・バルブシートカット_a0248662_936385.jpg

1970XLH900 バルブガイド・バルブシートカット_a0248662_9362266.jpg

突き出し量もチェックし問題なさそうで、バルブ周りO.K
