1958陸王RTⅡ クランク軸受けベアリング(ドライブサイドベアリングレース)

今日は修理依頼でお預かりの陸王クランクベアリング周りのお話。

1958陸王RTⅡ クランク軸受けベアリング(ドライブサイドベアリングレース)_a0248662_8552254.jpg
1958陸王RTⅡ クランク軸受けベアリング(ドライブサイドベアリングレース)_a0248662_8553588.jpg

1958陸王RTⅡ クランク軸受けベアリング(ドライブサイドベアリングレース)_a0248662_8555520.jpg

陸王さんのドライブサイドのベアリングレースにはルブリケーティングブッシュというものが、レースと共止めで入っています。こいつには螺旋状の溝が切ってあり、クランクケース内のオイルがプライマリーチェーンを潤滑するようになっています。
問題なのがルブリケーティングブッシュが入っているため、ラインでラッピングすることが出来ません。

ベアリングレースをラッピングすると手前と奥側で0.02mm寸法が違いましたので、ケースから抜き取り旋盤を使いラッピング。


1958陸王RTⅡ クランク軸受けベアリング(ドライブサイドベアリングレース)_a0248662_8561484.jpg

1958陸王RTⅡ クランク軸受けベアリング(ドライブサイドベアリングレース)_a0248662_8562978.jpg


ラッピングし手前側、奥側ともにレース内径34.96mmに。
ケースに圧入してサイズが変わらなければ良いのだが。

1958陸王RTⅡ クランク軸受けベアリング(ドライブサイドベアリングレース)_a0248662_8565513.jpg
1958陸王RTⅡ クランク軸受けベアリング(ドライブサイドベアリングレース)_a0248662_8571271.jpg

先ほどもお話したとうりルブリケーティングブッシュが入るため、いつものラインラッピングツールが使えません。

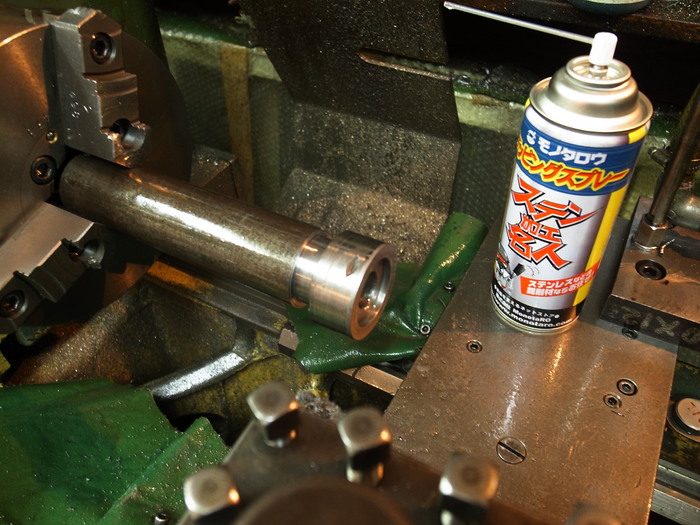

ケース内側から入るラッピング冶具製作(ラップロッドを固定するもの)外輪はほのかにテーパーにしレースにピッタリ嵌るようにします。
ドライブ側を軸にして、タイミング側のレースをラッピングしラインを出します。

1958陸王RTⅡ クランク軸受けベアリング(ドライブサイドベアリングレース)_a0248662_8574710.jpg

1958陸王RTⅡ クランク軸受けベアリング(ドライブサイドベアリングレース)_a0248662_926764.jpg

1958陸王RTⅡ クランク軸受けベアリング(ドライブサイドベアリングレース)_a0248662_858042.jpg

スタッパーボルトのネジ部修正し、ルブリケーティングブッシュを圧入。
ルブリケーティングブッシュは外側に飛び出してしまうので、受けを作っておき、レース圧入。
圧入後、レース径計測。圧入前とサイズ変わらず一安心。


1958陸王RTⅡ クランク軸受けベアリング(ドライブサイドベアリングレース)_a0248662_858156.jpg

1958陸王RTⅡ クランク軸受けベアリング(ドライブサイドベアリングレース)_a0248662_8584250.jpg
1958陸王RTⅡ クランク軸受けベアリング(ドライブサイドベアリングレース)_a0248662_8585911.jpg

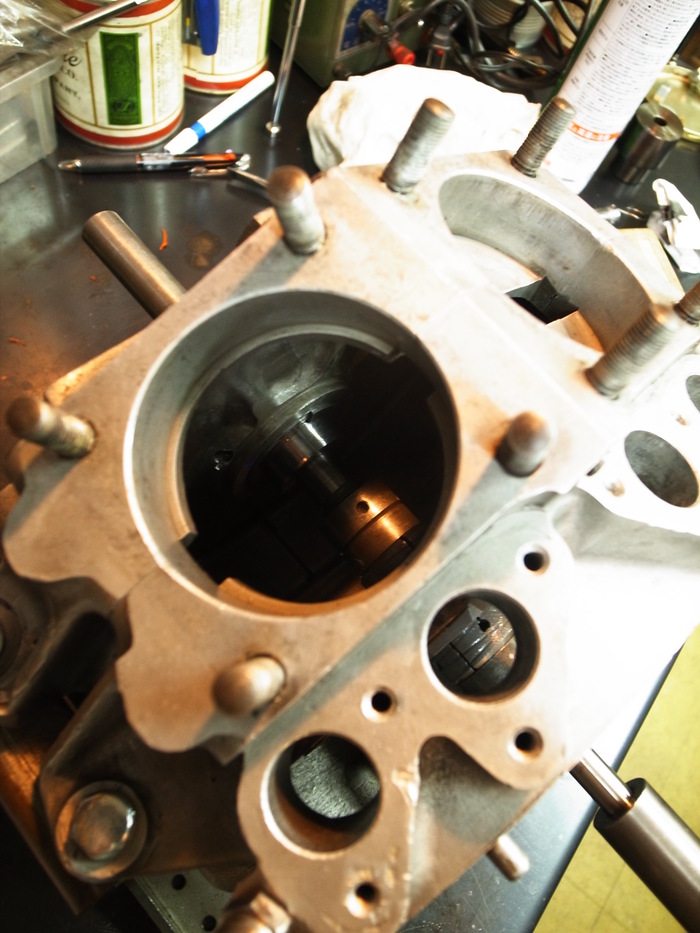

先ほどつくったラッピング冶具を挿し、左右ケースをあわせ、ラインリーミング。
タイミングレース側も前面で研磨されているようで問題無し。

後はローラーサイズでクリアランス調整しクランク軸受けベアリングはO.Kです。
