1958陸王バルブシートカット

今日は修理依頼でお預かりしている陸王のバルブ周りのお話。

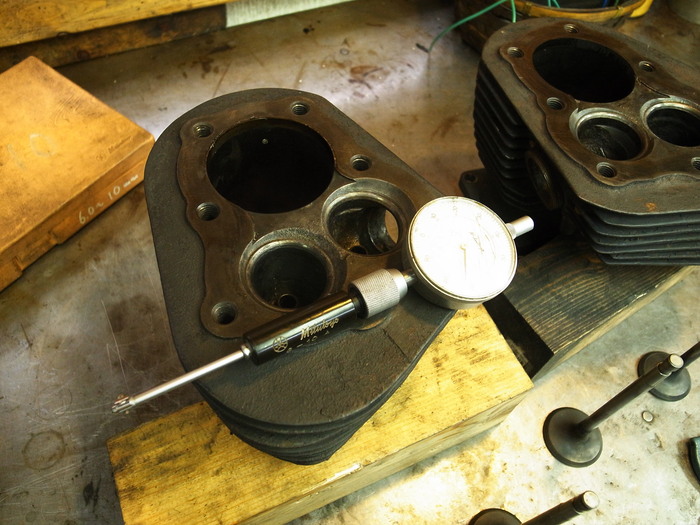

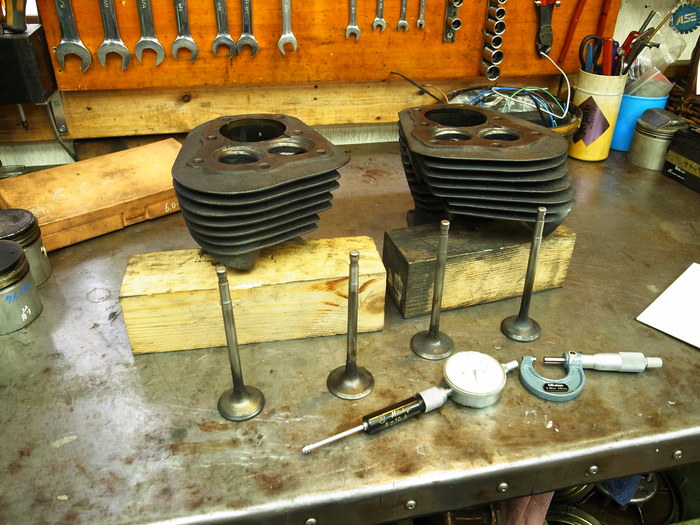

まずはガイド内径計測。
ステム径に対し8.63mmに対し0.08mm程度のクリアランスでサイドバルブのクリアランスとしてはO.K。

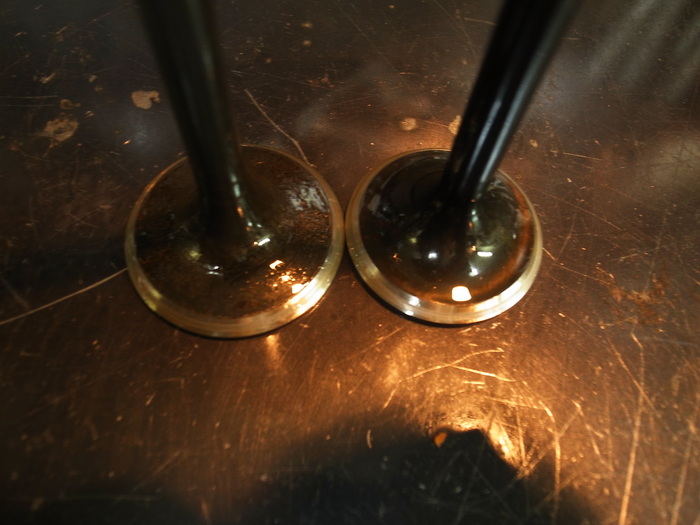

元々付いていたバルブは傘部分が大分減っていたので交換。
陸王の最終型はインテークバルブの傘径が大きくなっています44.1mm。エキゾースト側は41.4mm。
EX側はWLのSTDサイズ、IN側はWL用の1/8”オーバーサイズがあったのでこいつを使います。




ガイドは一応、+0.08mmのリーマーを通す。




シートカット。

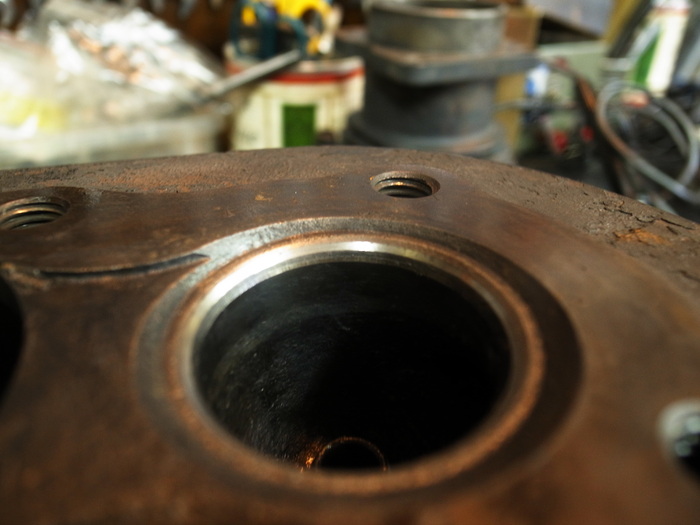

まず虫食いがある45度面を虫食いがなくなるまでシートカット。

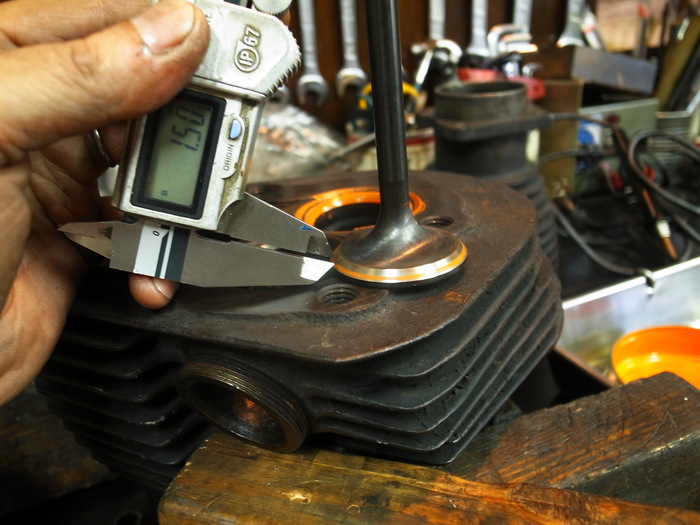

バルブとシートのあたり面幅が1.5mm程度になるように30度面、60度面をカット。



擦り合わせをして完了。

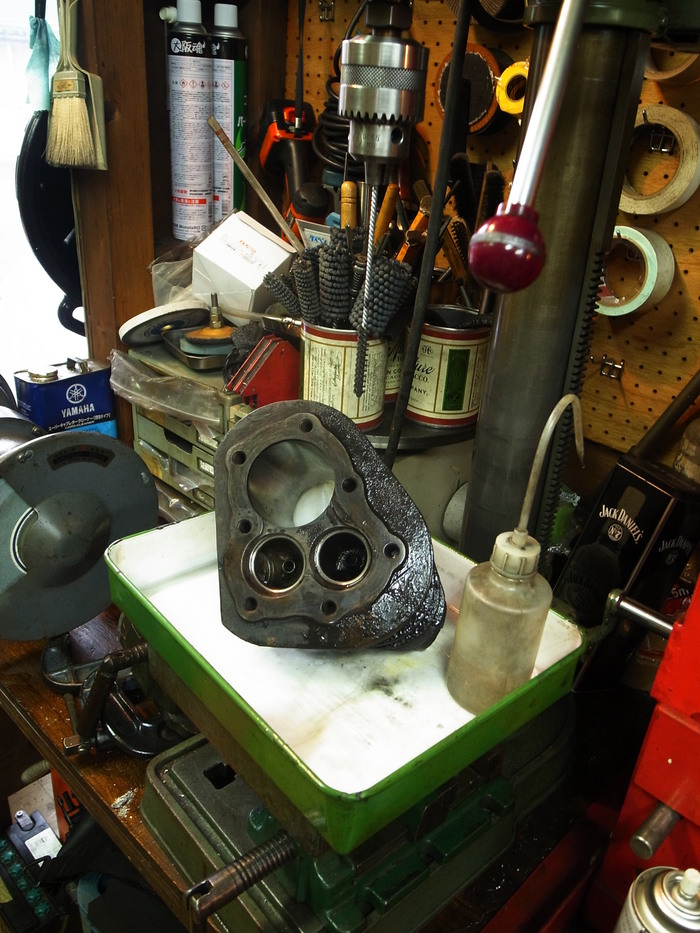

灯油漏れチェックをして、仕上げでガイドホーニング。

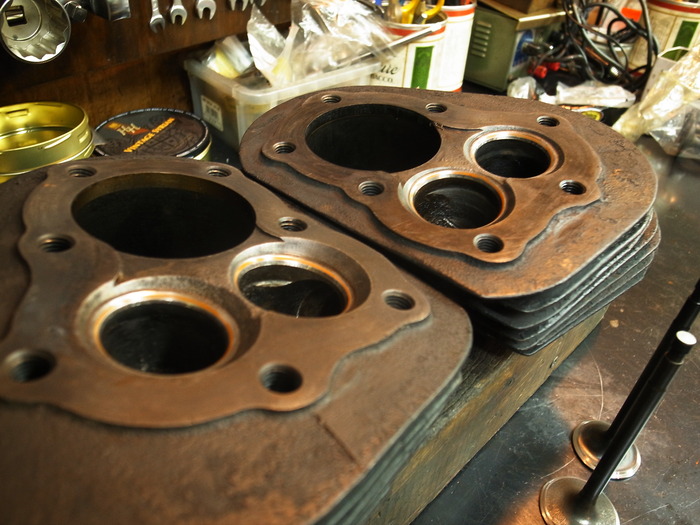

4本それぞれ行い、バルブ周り完了です。
