1943WLC750 バルブシートカット

今日はHさんWLCのお話。
NOSシリンダーのバルブ周りチェックです。

1943WLC750 バルブシートカット_a0248662_184262.jpg
1943WLC750 バルブシートカット_a0248662_18531.jpg
1943WLC750 バルブシートカット_a0248662_19493.jpg

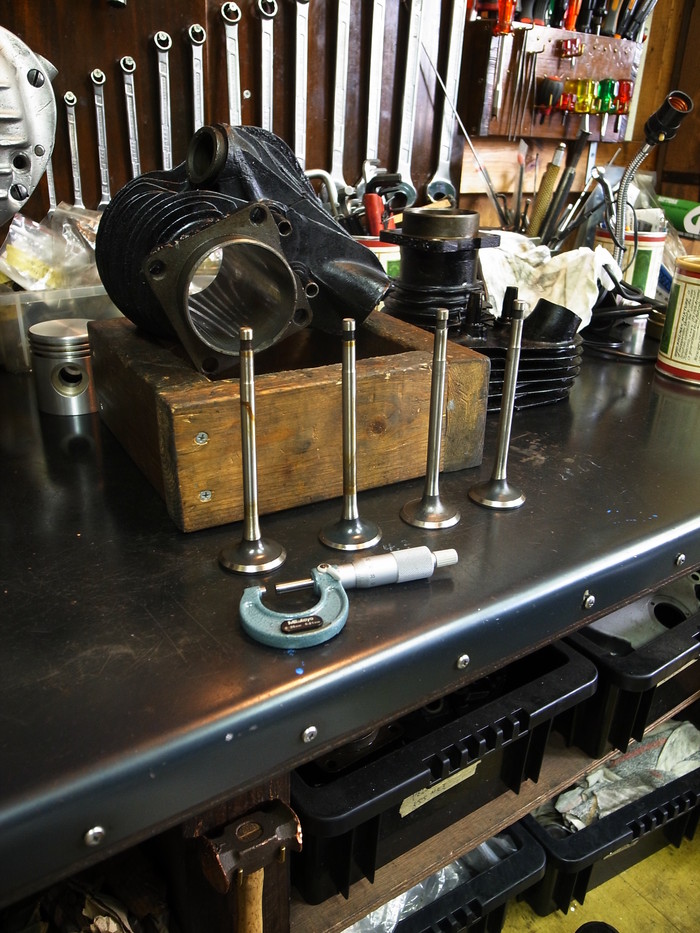

組まれていたバルブ周り分解し、それぞれ計測。
バルブは少々やれ感がある使われていないバルブが入っています。

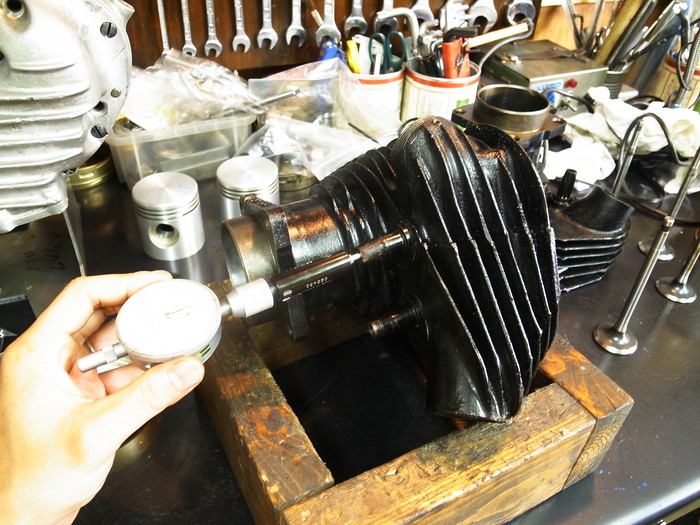

バルブステム8.63mmに対しバルブガイド穴径は+0.12mm~0.13mm。サイドバルブのクリアランスとしては問題なし。

1943WLC750 バルブシートカット_a0248662_192152.jpg

1943WLC750 バルブシートカット_a0248662_110950.jpg

バルブ傘面とバルブシートの当たりはベタあたり。バルブ傘面とシートのあたる角度45度面だけ切ってある状態です。45度面はしっかり当っています。

というわけでシートカットしていきます。


1943WLC750 バルブシートカット_a0248662_1102765.jpg
1943WLC750 バルブシートカット_a0248662_1104872.jpg

まずはバルブシートの30度面をカットしバルブとシートのあたり位置を出します。
バルブの傘下側に隙間ができたのが解るかしら。

1943WLC750 バルブシートカット_a0248662_1112655.jpg
1943WLC750 バルブシートカット_a0248662_1114130.jpg

バルブシート60度面をカットし45度面(シートとバルブの当たる角度)の幅が1.5mm程度になるよう調整します。

1943WLC750 バルブシートカット_a0248662_1132179.jpg

バルブシートとバルブの当たり位置、幅はこんな感じに。

1943WLC750 バルブシートカット_a0248662_112139.jpg

仕上げで擦り合わせ。

1943WLC750 バルブシートカット_a0248662_1135646.jpg

1943WLC750 バルブシートカット_a0248662_1141483.jpg


1943WLC750 バルブシートカット_a0248662_1143195.jpg

擦り合わせ後、光明丹を使い当たり位置、幅をチェックし、ポート内に灯油を入れ漏れチェック。
問題なくO.K。
