1955FL1200 エンジン腰下組み付け

今日はYさんのパンヘッドのお話。
クランクの芯出し作業が終わりエンジン腰下を組んでいきます。


1955FL1200 エンジン腰下組み付け_a0248662_37082.jpg

1955FL1200 エンジン腰下組み付け_a0248662_371535.jpg

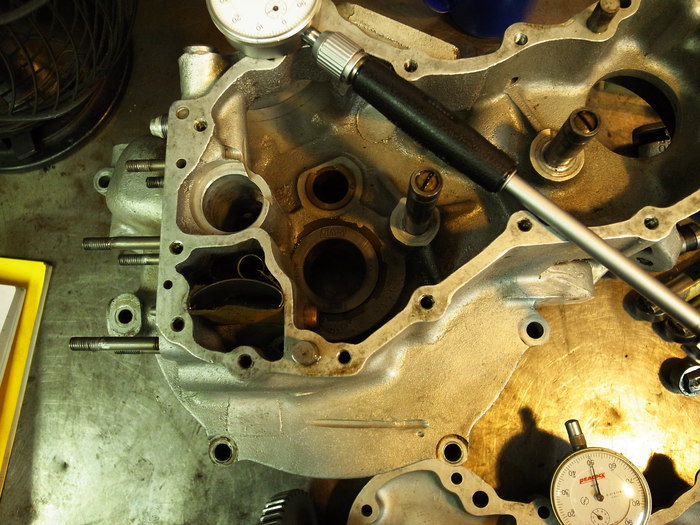

ケース側のカムブッシュはカムシャフトに対し0.02mmのクリアランス。
カムカバーがわのブッシュはカムシャフトに対し0.04mmのクリアランスと状態よくそのまま使います。
また、ピニオンシャフトベアリングレースは以前にJIMSのものに変えてあり、34.94mmSTDローラーを入れ0.02mmのクリアランス。
ピニオンシャフトブッシュもシャフトに対し0.03mmとこちらも状態よし。


1955FL1200 エンジン腰下組み付け_a0248662_373044.jpg
1955FL1200 エンジン腰下組み付け_a0248662_374217.jpg

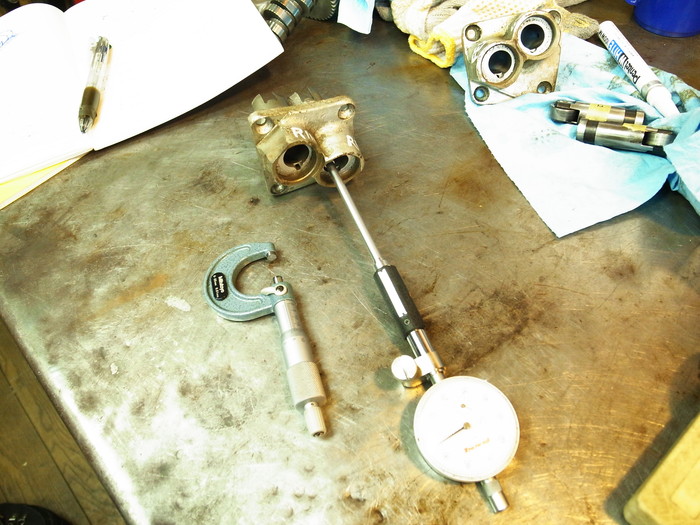

タペットとガイドのクリアランスも0.04mm~0.05mmと状態良いのでこのまま使います。


1955FL1200 エンジン腰下組み付け_a0248662_375743.jpg
1955FL1200 エンジン腰下組み付け_a0248662_381064.jpg

1955FL1200 エンジン腰下組み付け_a0248662_383231.jpg

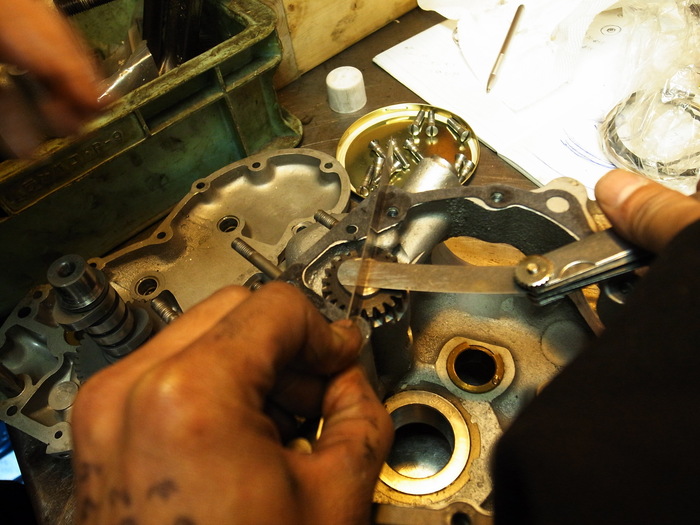

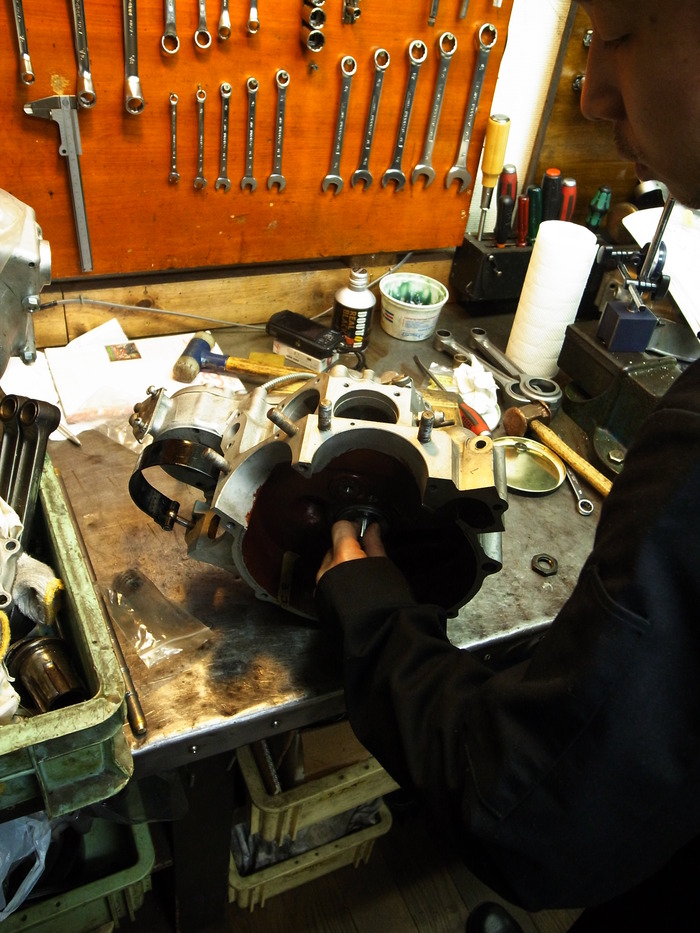

カムギアとブリーザーギアのスラストをシム調整してカムギアのスラスト0.1mm、ブリーザーギアのスラスト0.2mmに。
タイミングギア周り、ピニオンシャフト、ローラー、ガスケットを組み付けクルクルチェックしO.K。


1955FL1200 エンジン腰下組み付け_a0248662_384842.jpg
1955FL1200 エンジン腰下組み付け_a0248662_385946.jpg
1955FL1200 エンジン腰下組み付け_a0248662_39118.jpg
1955FL1200 エンジン腰下組み付け_a0248662_392323.jpg

タイミングギア周りのチェックが終わり、クランクケースを組みます。

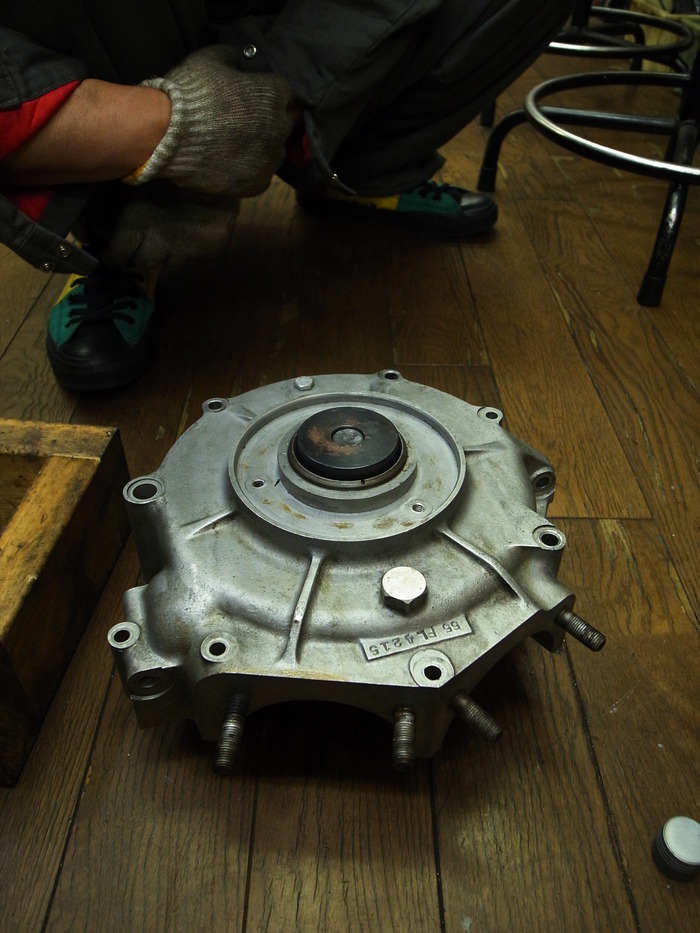

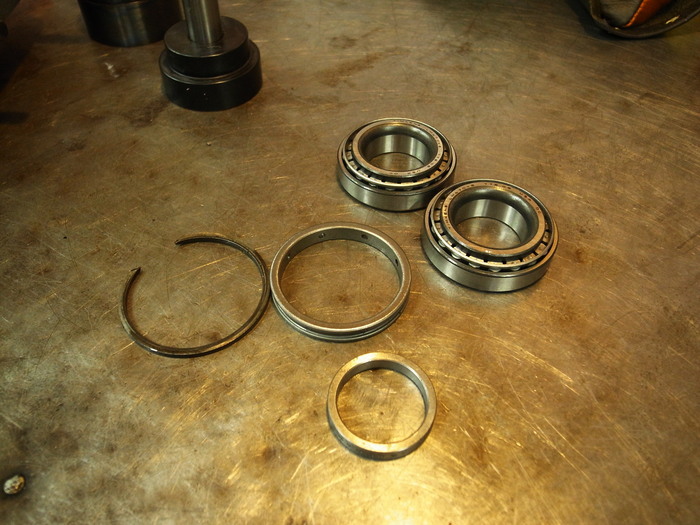

まずスプロケットシャフトベアリングのレースをケースに圧入。
冶具を使いスラストチェック。0.02mm程度。


1955FL1200 エンジン腰下組み付け_a0248662_393648.jpg
1955FL1200 エンジン腰下組み付け_a0248662_394961.jpg

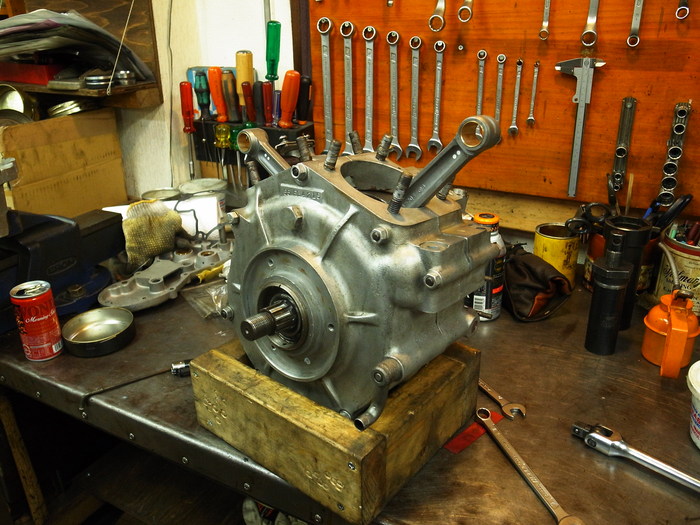

ピニオンシャフトローラー(STDサイズ)を付けクランクケース、ドッキング。


1955FL1200 エンジン腰下組み付け_a0248662_310894.jpg
1955FL1200 エンジン腰下組み付け_a0248662_3102343.jpg

1955FL1200 エンジン腰下組み付け_a0248662_3104796.jpg

1955FL1200 エンジン腰下組み付け_a0248662_3114083.jpg

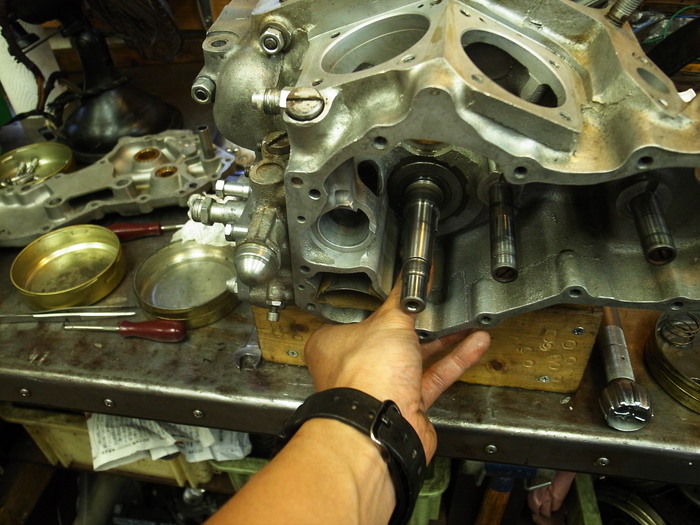

オイルポンプ組付けへ。
ギア、ポンプボディーともに状態よし。
ギア面とボディー面のチェックをして、ガスケット付けオイルポンプを規定トルクで組み付け。
回りっぷりチェックしO.K


1955FL1200 エンジン腰下組み付け_a0248662_3115998.jpg

1955FL1200 エンジン腰下組み付け_a0248662_3121378.jpg

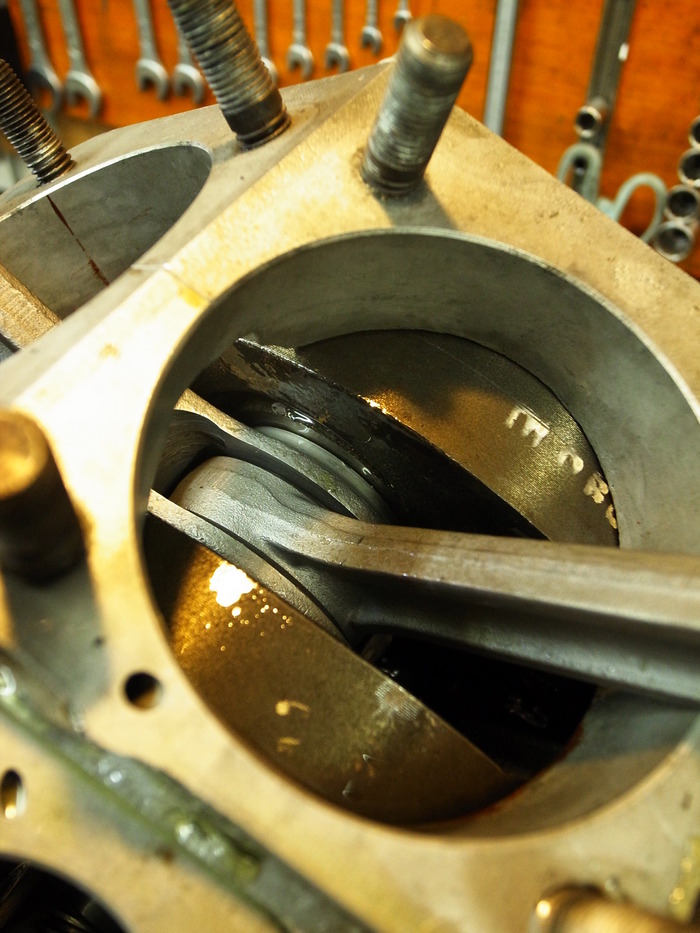

実際のオイルを入れオイルの回りっぷりチェック。
こちらも問題なし。

1955FL1200 エンジン腰下組み付け_a0248662_3123888.jpg
1955FL1200 エンジン腰下組み付け_a0248662_3125118.jpg

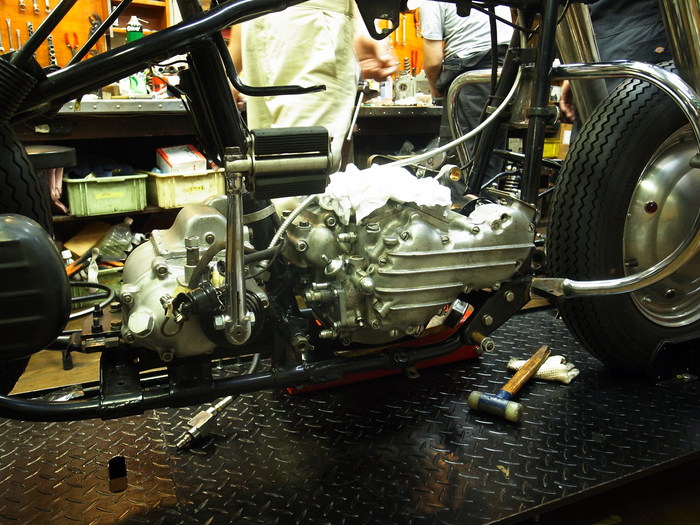

タイミングギア周り本組みしてエンジン腰下完成。
