1947FL1200タイミングギア周りブッシュ製作

内燃機屋さんからクランクケースが帰ってきたIさんのナックルヘッド。
かむギア周りのブッシュ製作。

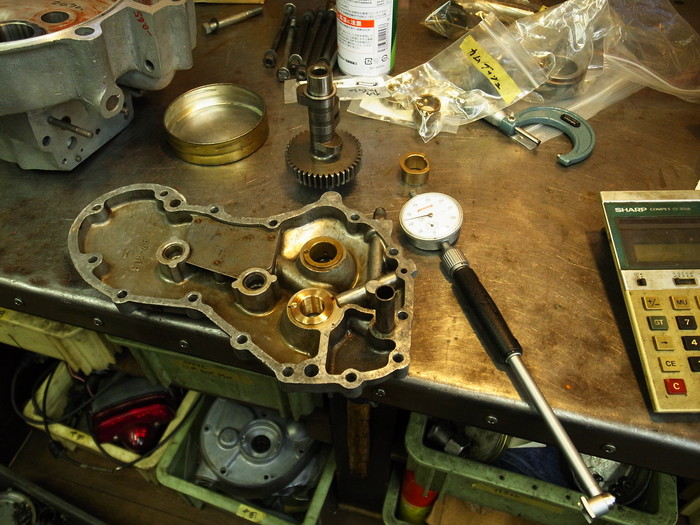

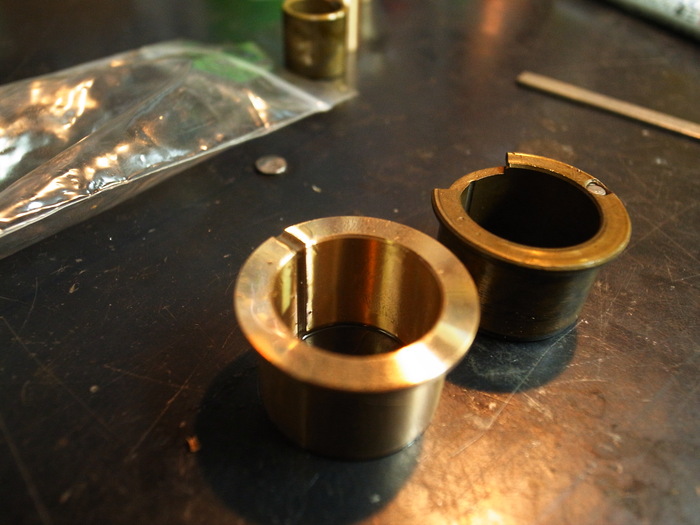

カムブッシュはケース側、カバー側ともにガタがあったため交換。

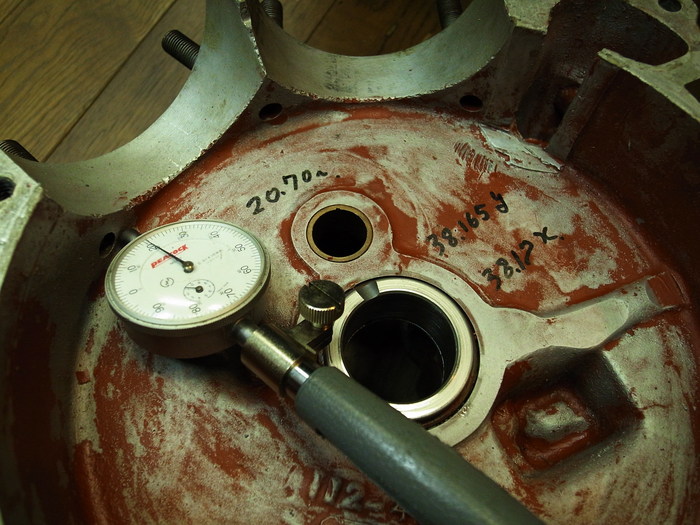

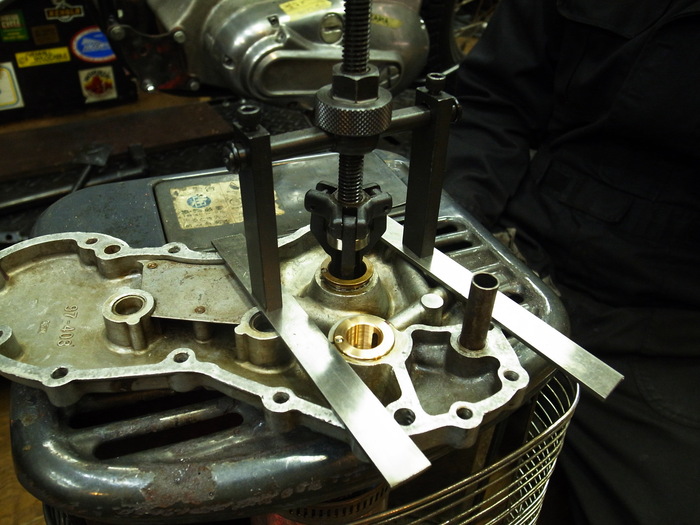

抜き取り、ケース側カバー側ブッシュホール径を計測しシャフト、ケースにあわせブッシュ製作。

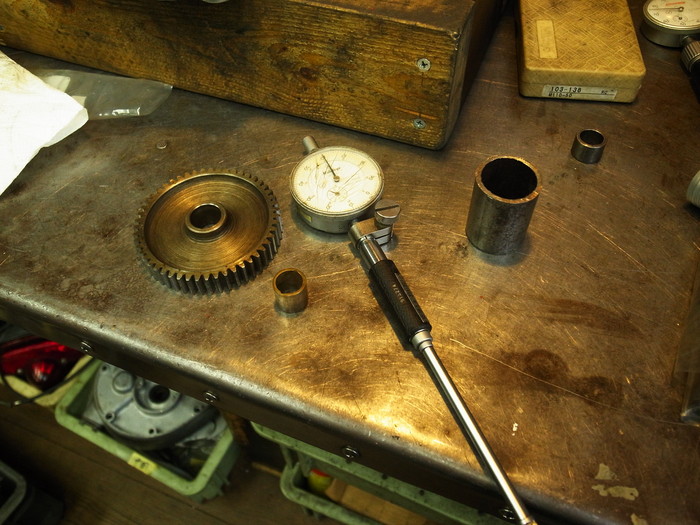

アイドラーギアのブッシュも、新品シャフトに対しガタがあったので製作します。

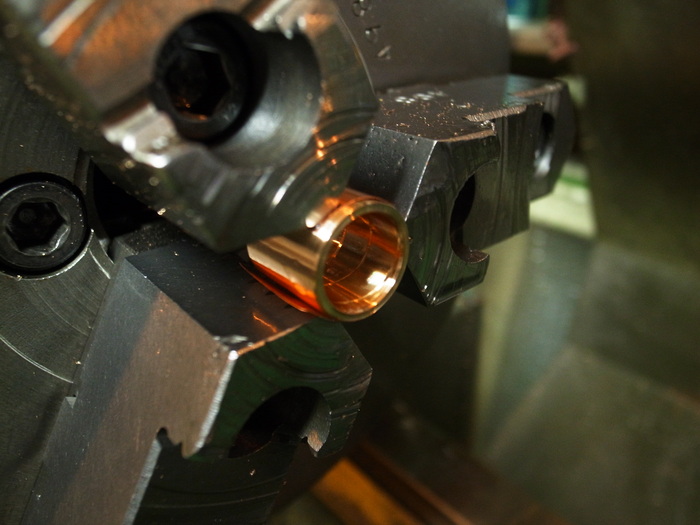

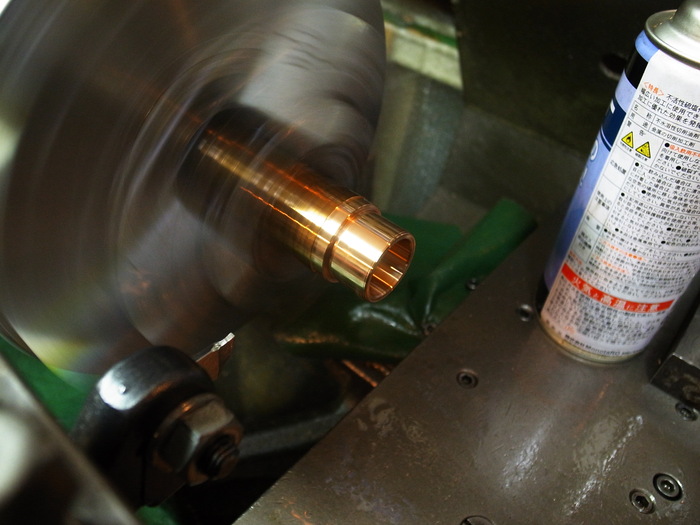

カムブッシュ、ケース側、カバー側にあわせ製作。

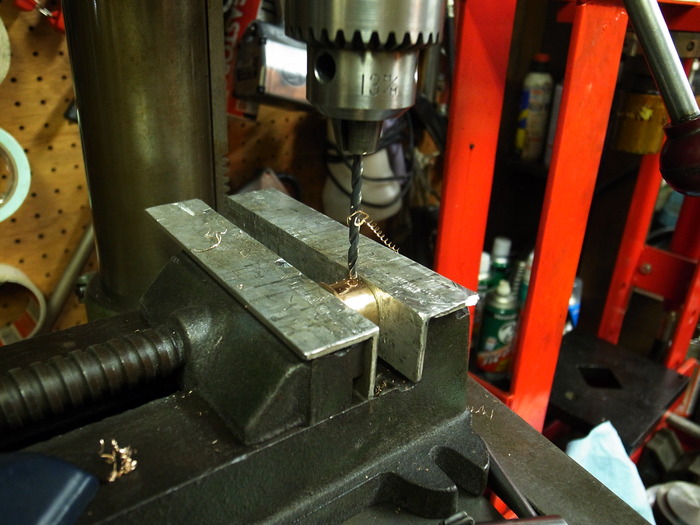

オイル溝、オイル穴も開ける。

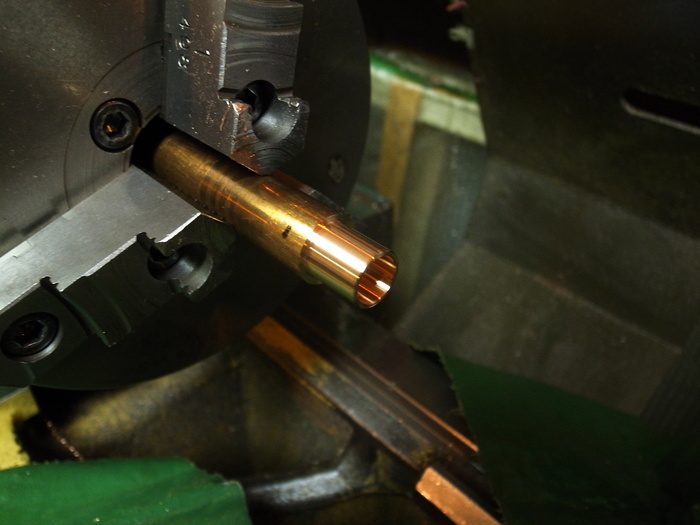

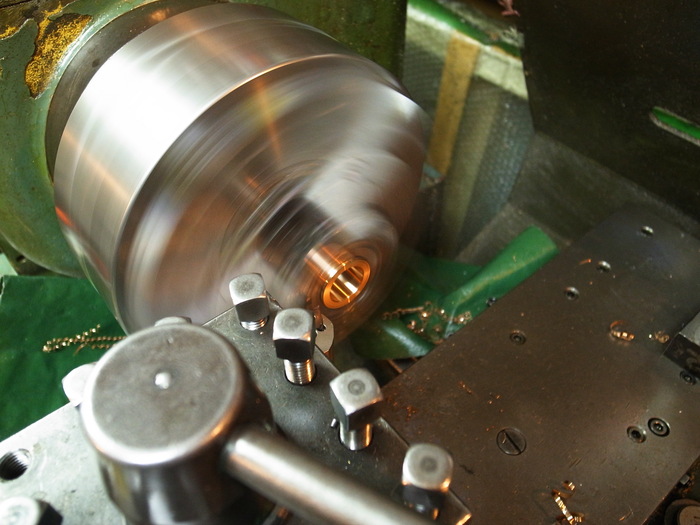

アイドラギアブッシュ製作。螺旋オイル溝堀。

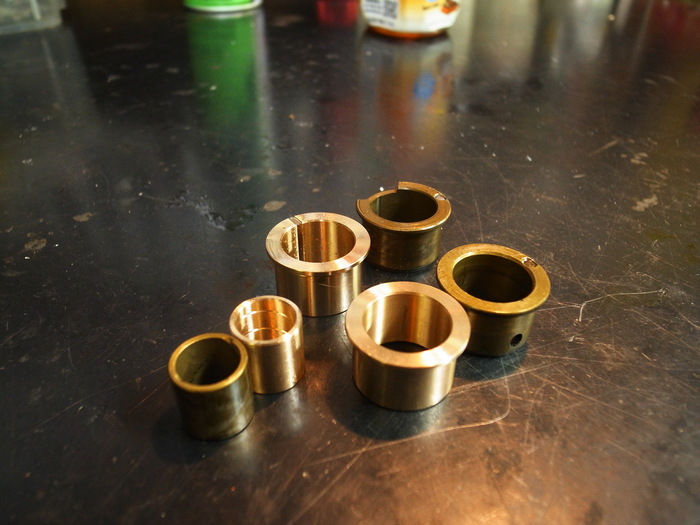

というわけで完成。




ついでに、ひとつだけ広がっていしまっていたスプリンガーロッカーアーのブッシュホールにあわせオーバーサイズブッシュ製作。ダクタイル鋳鉄で作りました。
