1978XLH1000 腰下分解作業

修理依頼のアイアンスポーツ。
ビッグエンド部分のガタが多かった為、オーナー様と相談し腰下も分解することに。
分解しつつ、清掃しつつ、チェックしつつやって行きます。

1978XLH1000 腰下分解作業_a0248662_0404642.jpg



1978XLH1000 腰下分解作業_a0248662_0413264.jpg

1978XLH1000 腰下分解作業_a0248662_0414886.jpg

1978XLH1000 腰下分解作業_a0248662_0421290.jpg

まずは腰下を降ろすため、オイルタンク、バッテリーステー、電装周り分解。




プライマリー分解


1978XLH1000 腰下分解作業_a0248662_0424859.jpg

1978XLH1000 腰下分解作業_a0248662_043341.jpg

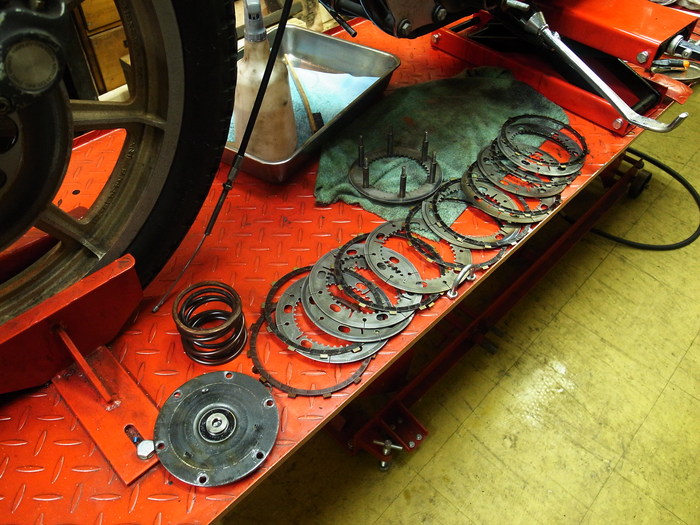

クラッチ、プライマリー分解。

1978XLH1000 腰下分解作業_a0248662_0431360.jpg

クラッチスペーサーは6本中、なぜか2本短い。

1978XLH1000 腰下分解作業_a0248662_0432543.jpg

1978XLH1000 腰下分解作業_a0248662_0433755.jpg

スチールディスクは曲がりなくO.K

1978XLH1000 腰下分解作業_a0248662_0434751.jpg

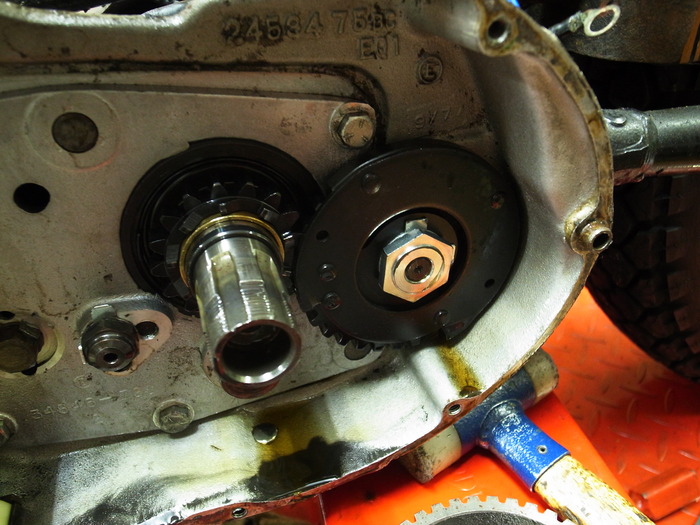

キックギアは社外のもの交換されています。

1978XLH1000 腰下分解作業_a0248662_044280.jpg





トランスミッション分解

1978XLH1000 腰下分解作業_a0248662_0441792.jpg

1978XLH1000 腰下分解作業_a0248662_0442962.jpg

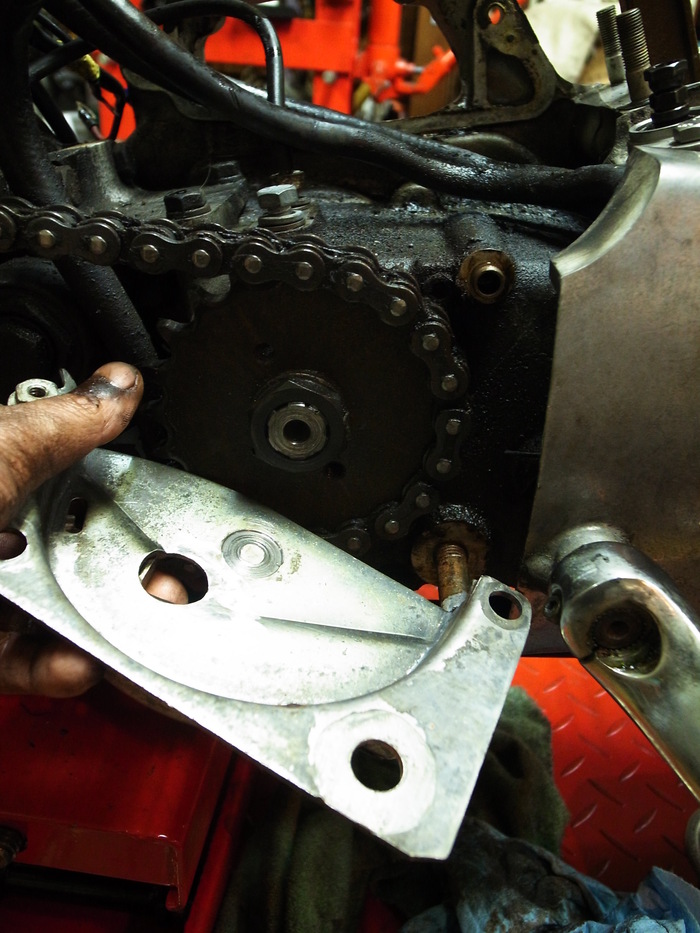

77年~79年にはインナースプロケットカバーが付き、リアブレーキケーブルのマウントにもなっています。
メインシャフトと摩っていた跡があります。組み付け時チェック。


1978XLH1000 腰下分解作業_a0248662_0444150.jpg

1978XLH1000 腰下分解作業_a0248662_0445617.jpg

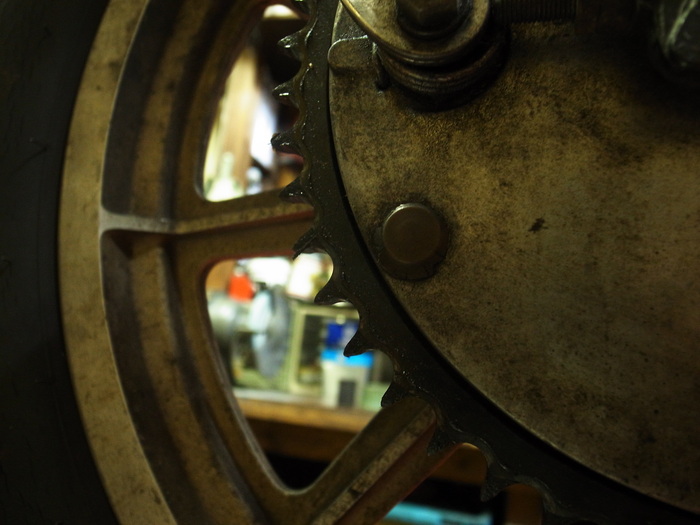

ドライブスプロケット、ドリブンスプロケットともにトンガリさん。

1978XLH1000 腰下分解作業_a0248662_0451045.jpg

スラストのガタが随分あったのでチェック。
0.6mmもガタがありました。

1978XLH1000 腰下分解作業_a0248662_0452213.jpg

1978XLH1000 腰下分解作業_a0248662_195029.jpg

1978XLH1000 腰下分解作業_a0248662_0453949.jpg

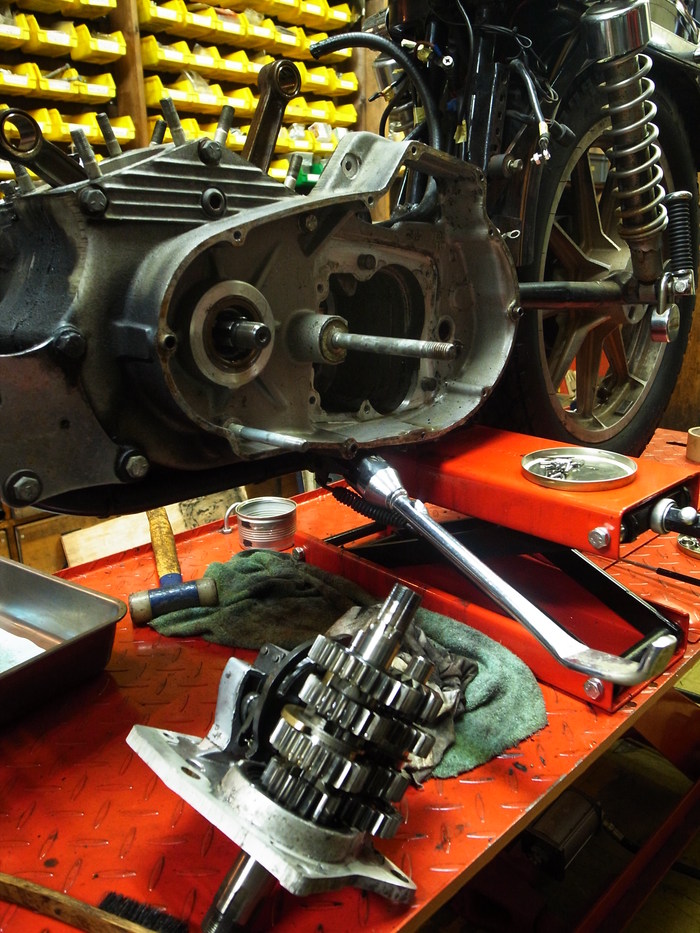

スプロケットを抜き取り、ミッションも抜き取り。


1978XLH1000 腰下分解作業_a0248662_0461090.jpg

1978XLH1000 腰下分解作業_a0248662_0462561.jpg

1978XLH1000 腰下分解作業_a0248662_0463753.jpg

ギアのドッグは状態良し。ほんの少し虫食いしているギアもあったが問題無いレベルでギアは使えそうです。
次回計測作業。




タイミングギア分解

1978XLH1000 腰下分解作業_a0248662_0465777.jpg

1978XLH1000 腰下分解作業_a0248662_047959.jpg

ガバナーはガタなど無く良好。


1978XLH1000 腰下分解作業_a0248662_0472037.jpg

1978XLH1000 腰下分解作業_a0248662_0473299.jpg

1978XLH1000 腰下分解作業_a0248662_0474479.jpg

1978XLH1000 腰下分解作業_a0248662_0475568.jpg

タペットとガイドのガタも少なそうで良好。ローラーの虫食いもなし。
カムカバーのブッシュも状態よさそうです。

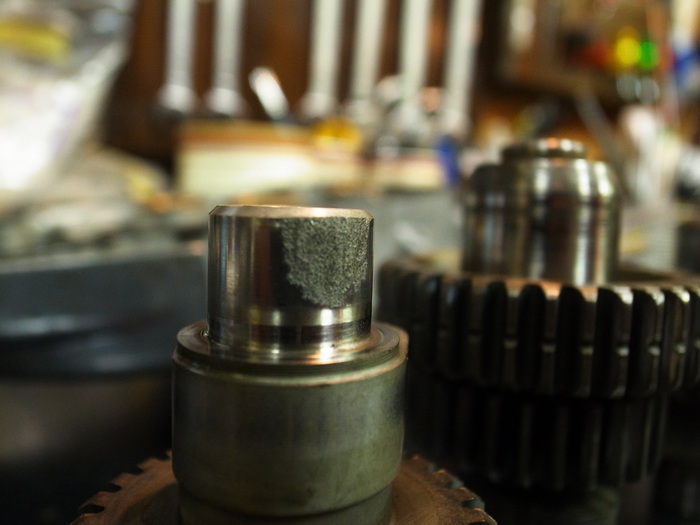

残念なのが#1カムギア。シャフトがやられています。こいつは交換。
ともあれこちらも次回計測作業。
