1955FL1200 シリンダーヘッド組みつけ

Yさんのパンヘッド。
バルブシートカット擦り合わせが終わり、ヘッド組付けへ。

1955FL1200 シリンダーヘッド組みつけ_a0248662_23333861.jpg


1955FL1200 シリンダーヘッド組みつけ_a0248662_23374589.jpg

1955FL1200 シリンダーヘッド組みつけ_a0248662_23375760.jpg

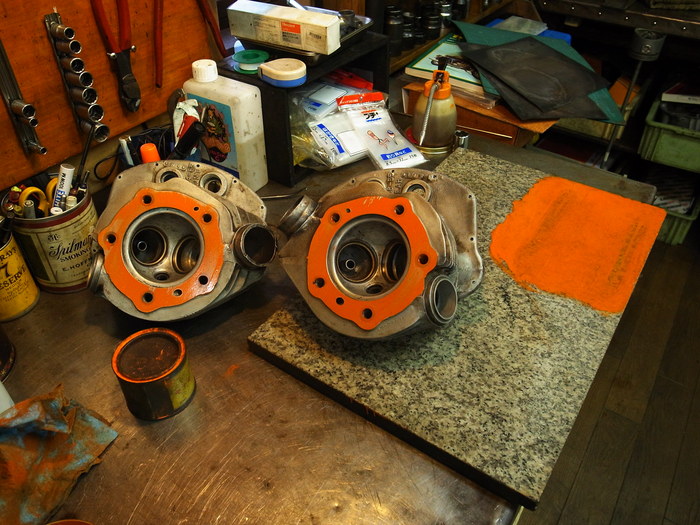

まずはヘッド面研。

1955FL1200 シリンダーヘッド組みつけ_a0248662_233449.jpg

1955FL1200 シリンダーヘッド組みつけ_a0248662_2334372.jpg
1955FL1200 シリンダーヘッド組みつけ_a0248662_23344799.jpg

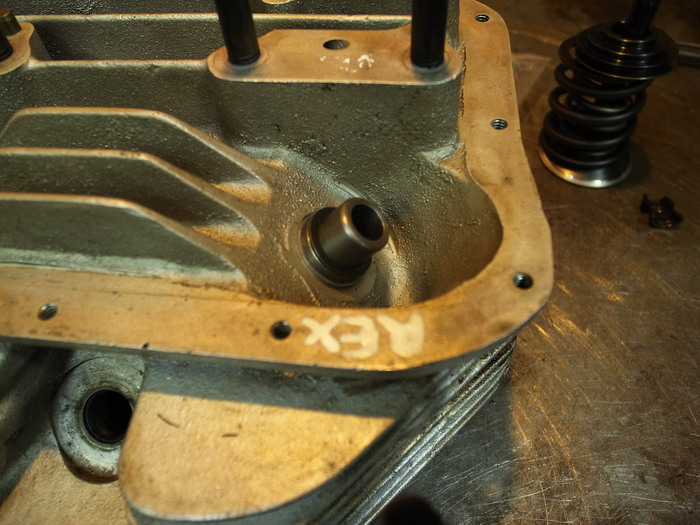

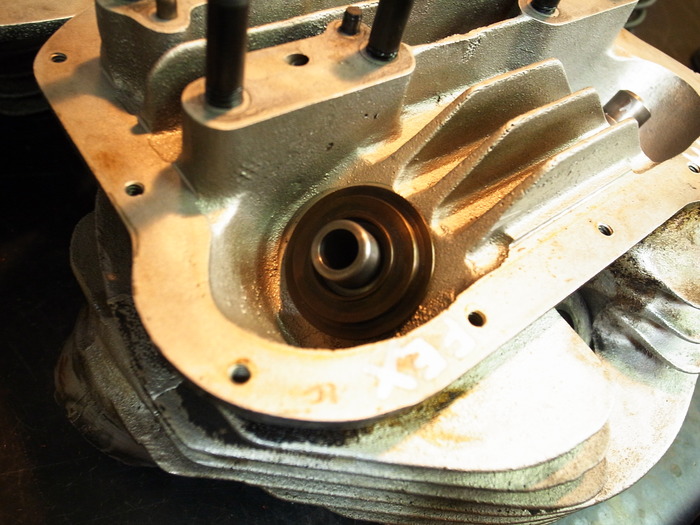

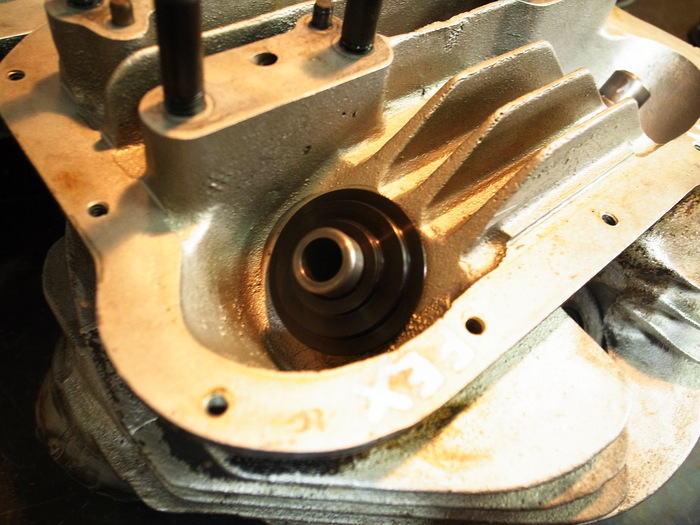

バルブステムシールを付けるために加工されたロワースプリングカラー。
コイツがもともと付いていましたが、このカラーではスプリング取り付け長を調整出来ないので、スタンダードなものに交換。

1955FL1200 シリンダーヘッド組みつけ_a0248662_2336852.jpg

1955FL1200 シリンダーヘッド組みつけ_a0248662_23363383.jpg

インナースプリングを取り付け、取り付け長計測しシム調整。

1955FL1200 シリンダーヘッド組みつけ_a0248662_233797.jpg

1955FL1200 シリンダーヘッド組みつけ_a0248662_23372649.jpg

スプリング圧を計測しバルブ組み付け。


1955FL1200 シリンダーヘッド組みつけ_a0248662_23383099.jpg

1955FL1200 シリンダーヘッド組みつけ_a0248662_23384671.jpg

1955FL1200 シリンダーヘッド組みつけ_a0248662_2338584.jpg

ロッカー周り計測。
珍しく状態がよく、ロッカーアームシャフトは段減り無く、ロッカーブロックもクリアランス0.03mm~0.04mm程度で良し。むしろリアEX側が少々クリアランスが小さい。

1955FL1200 シリンダーヘッド組みつけ_a0248662_23392077.jpg

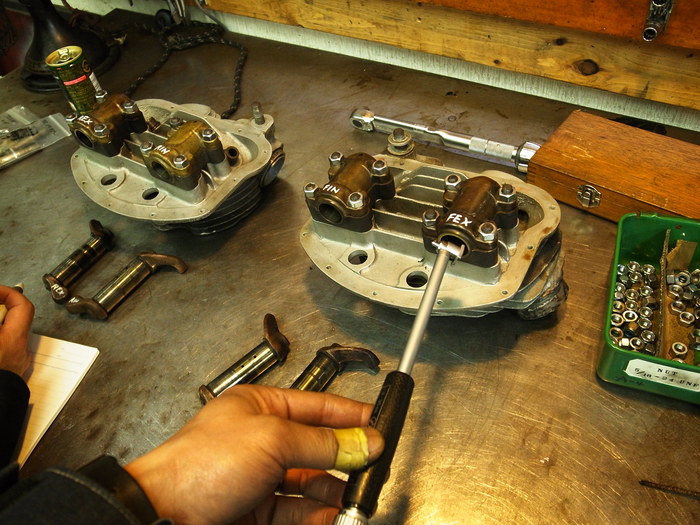

ロッカーアームナットを規定トルク 25N.m~27N.mで均等に締めつけ。

1955FL1200 シリンダーヘッド組みつけ_a0248662_23393651.jpg

1955FL1200 シリンダーヘッド組みつけ_a0248662_23394887.jpg

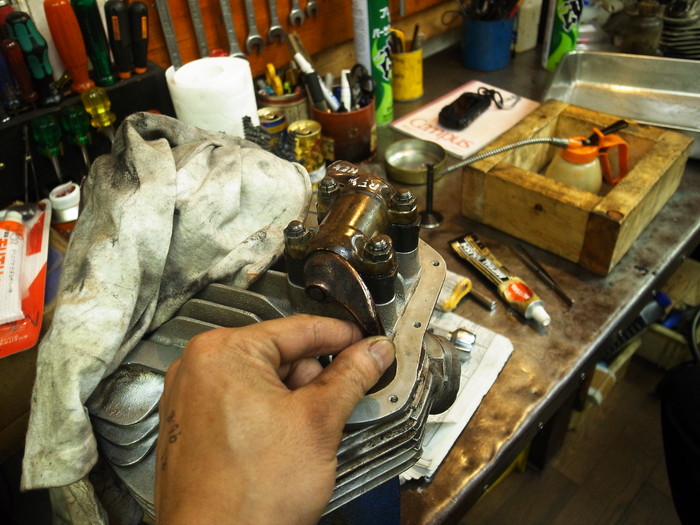

やはりリアEX側の動きが渋い。
あらためて計測すると、プッシュロッド側は良いがバルブのクリアランスが少ない。
少々ホーニングしスムーズに動くように。

1955FL1200 シリンダーヘッド組みつけ_a0248662_2340896.jpg

1955FL1200 シリンダーヘッド組みつけ_a0248662_23402076.jpg


というわけで本組みしてヘッド完成。
