1950 陸王VF1200 オイルポンプ

今日は陸王のオイルポンプのお話。
1200ccの陸王のオイルポンプはハーレーVLの後期タイプのオイルポンプと同じものです。
トータルロスなので戻りが無く行きだけの機構。

1950 陸王VF1200 オイルポンプ_a0248662_0185327.jpg


1950 陸王VF1200 オイルポンプ_a0248662_0234311.jpg
1950 陸王VF1200 オイルポンプ_a0248662_0235316.jpg

ウォームギア構造で#4カム(フロントEX)と連動しポンプが回ります。


1950 陸王VF1200 オイルポンプ_a0248662_025953.jpg


1950 陸王VF1200 オイルポンプ_a0248662_020264.jpg

1950 陸王VF1200 オイルポンプ_a0248662_0203990.jpg

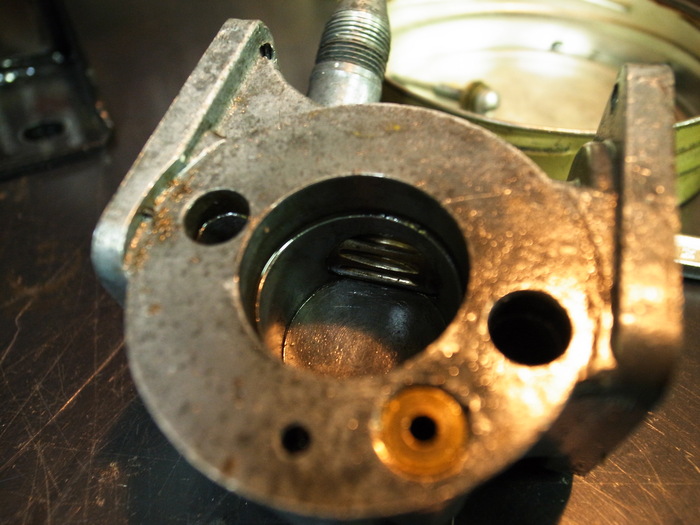

ボディーレフトサイドセクション
プランジャー構造となっているこのポンプの面白いところは、偏芯している傘がウォームギアと連動して回転し、ピストンを押す仕組みになっています。


1950 陸王VF1200 オイルポンプ_a0248662_0253377.jpg

1950 陸王VF1200 オイルポンプ_a0248662_026023.jpg

1950 陸王VF1200 オイルポンプ_a0248662_026119.jpg

アクセルワイヤーと連動したカムがついてり、ハイスピード時のオイル量コントロールをしています。
アクセルを開けるとカムが傘を押し、より多くのオイルが行くようになります。


1950 陸王VF1200 オイルポンプ_a0248662_0264698.jpg

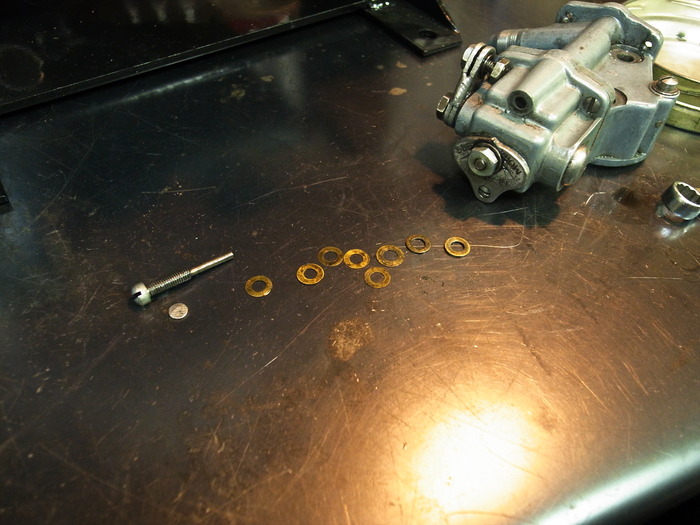

こちらはロースピード時のオイル量調整。
シムの厚み(量)でオイル量を増やします。


1950 陸王VF1200 オイルポンプ_a0248662_0304099.jpg

1950 陸王VF1200 オイルポンプ_a0248662_031822.jpg

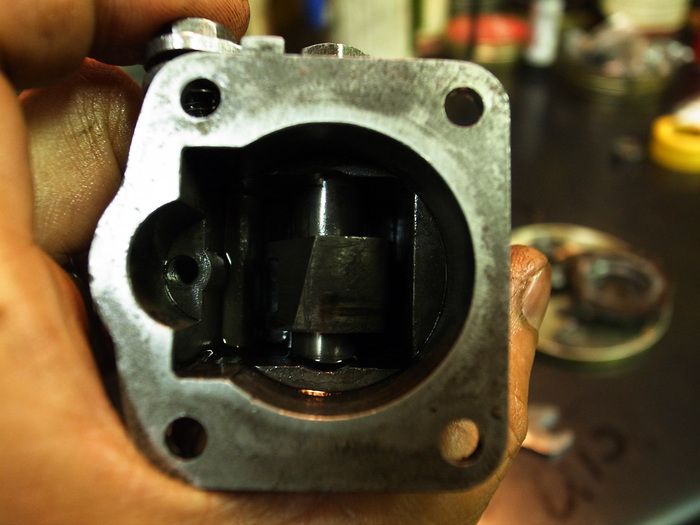

オイルポンプライトサイドセクション
オイルタンクから落ちてきたオイルはこの部屋に入り、プランジャーにより吸われ、加圧すし、それぞれクランクビッグエンド、チェーンオイルのオイル経路へ圧送する。

1950 陸王VF1200 オイルポンプ_a0248662_0274656.jpg

プライマリーチェーンオイラーのオイル調整。
こいつもワッシャーの厚みで量調整。
ブリーザーとともにチェーンケース内を潤滑するのですが、トータルロスのこのモデルはリターンが無いため、ケース内にオイルが溜まれば、ブリーザーからオイルを吐き出すため、殆ど必要なし。
止める方向で調整。



1950 陸王VF1200 オイルポンプ_a0248662_028062.jpg

ガスケットを製作し、組み付け。

1950 陸王VF1200 オイルポンプ_a0248662_0282370.jpg

1950 陸王VF1200 オイルポンプ_a0248662_112649.jpg

1950 陸王VF1200 オイルポンプ_a0248662_1113016.jpg


ホースを取り付け、オイルを入れ行きっぷりチェック。
クランク30回転に一回の割合でオイルを圧送していきます。
アクセルが全開時全閉時、それぞれチェック。
やはり、サイドバルブエンジンでトータルロスのため、ロースピード時の圧送量は随分少ないが、ちゃんと行っているは確認。こりゃハンドポンプが必要ですな。

というわけでポンプチェックも終わり、タイミングギア、オイルポンプ周りも本組みして腰下終わりです。
