1938 INDIAN CHIEF オイルポンプ組み立て

今日はMさんのインディアン・チーフ、オイルポンプ組み立て。

1938 INDIAN CHIEF オイルポンプ組み立て_a0248662_824849.jpg


1938 INDIAN CHIEF オイルポンプ組み立て_a0248662_83675.jpg

1938 INDIAN CHIEF オイルポンプ組み立て_a0248662_832292.jpg

まずはFEED側から。
フロントカムシャフトで駆動し、ガイドスクリューで支持され、上下運動するプランジャー式のオイルポンプ。
加圧さてたオイルはピニオンシャフトを通りビッグエンドベアリングを潤滑。

写真を撮り忘れましたが、新しくしたカムシャフトのウォームギアに少々引っかかりがあったのですり合わせをする。


1938 INDIAN CHIEF オイルポンプ組み立て_a0248662_833562.jpg

1938 INDIAN CHIEF オイルポンプ組み立て_a0248662_83503.jpg

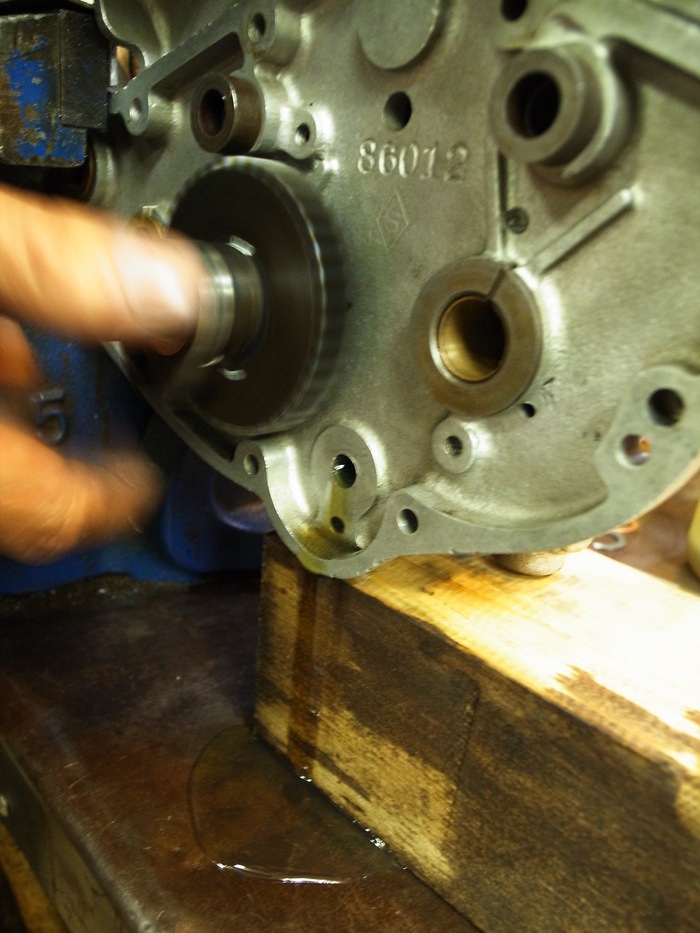

仮組みしてオイルの回りっぷりチェック。
プランジャーだとナメていたら、しっかりとオイルを圧送する。


1938 INDIAN CHIEF オイルポンプ組み立て_a0248662_841791.jpg

お次はリーターン側。
リア側のカムシャフトで駆動し、お馴染みの歯車型のギアを回しオイルを戻す。
リターンギアオイルポンプドライブシャフトはデストリビューターを回す役目も。


1938 INDIAN CHIEF オイルポンプ組み立て_a0248662_844037.jpg

1938 INDIAN CHIEF オイルポンプ組み立て_a0248662_85340.jpg

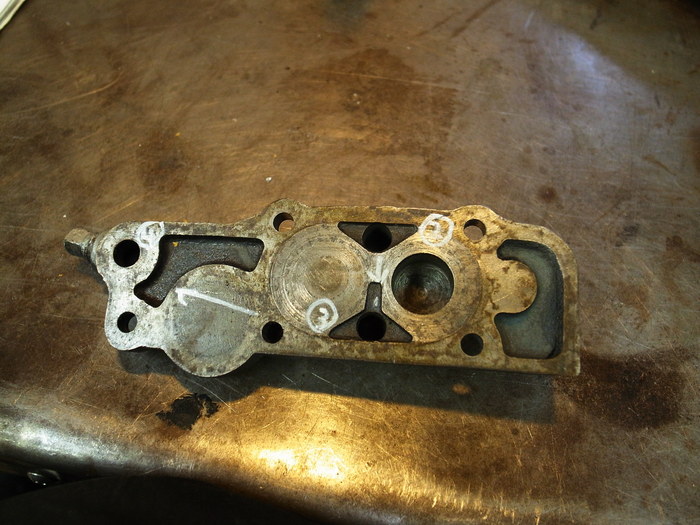

リターンギアは新品に交換。
ボディーとの隙間をチェック。0.06mm程度ギアが出ている状態。ガスケットの厚みが0.15mm。組み付けガスケットがつぶれたとして、0.1mm弱のクリアランスってとこかしら。

1938 INDIAN CHIEF オイルポンプ組み立て_a0248662_87677.jpg

少々細かな微調整。(といってもこういう事が時間がかかる)
リターンギアポンプシャフトは上側につくブッシュとボディ側で軸受けされるのですが、ボディ側が渋い。
シャフトを抜く際に変形させてしまったのかもしれません。
バリ取りして少々擦り合わせ。

1938 INDIAN CHIEF オイルポンプ組み立て_a0248662_865163.jpg

1938 INDIAN CHIEF オイルポンプ組み立て_a0248662_873684.jpg

リターン側のギアは新品なのですが、シャフト側のギアとシャフトのハメ合いがキツイ。
ここのギアは圧入がキツイと抜く際に非常に苦労します。
シャフトに対しハメ代がほぼ0になる程度までホーニング。

1938 INDIAN CHIEF オイルポンプ組み立て_a0248662_875095.jpg

1938 INDIAN CHIEF オイルポンプ組み立て_a0248662_88299.jpg

リターン側ポンプギアを仮組み。
ガスケット、カバーを付け、ギアの回りっぷりチェック。引っかかり無く良好。

1938 INDIAN CHIEF オイルポンプ組み立て_a0248662_881751.jpg

1938 INDIAN CHIEF オイルポンプ組み立て_a0248662_883953.jpg

リターン側もオイルを入れチェック。
グングン戻ってきます。インディアンのオイルポンプ良いかも。
