1978FXE1200  車体周り組み立て その2

今日はショベルFXEの車体周り組み立て

1978FXE1200  車体周り組み立て その2_a0248662_142540.jpg

1978FXE1200  車体周り組み立て その2_a0248662_144195.jpg

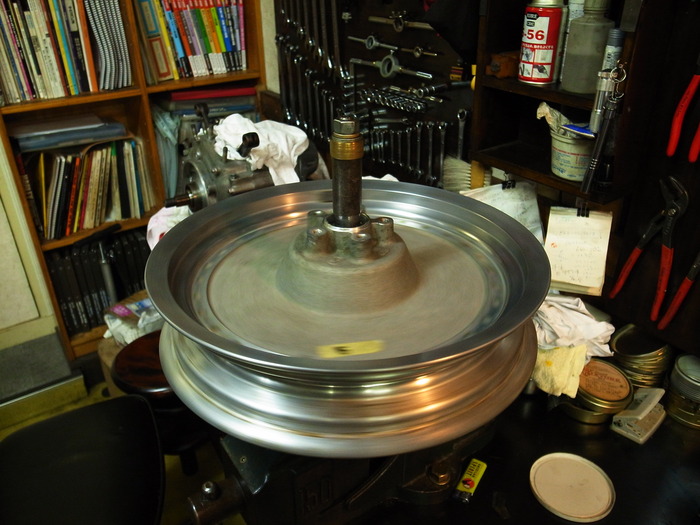

まずはホイールベアリング取り付け。
シム調整をして渋くさが無く、スルスル回るように。

1978FXE1200  車体周り組み立て その2_a0248662_145852.jpg

1978FXE1200  車体周り組み立て その2_a0248662_152251.jpg

1978FXE1200  車体周り組み立て その2_a0248662_153467.jpg

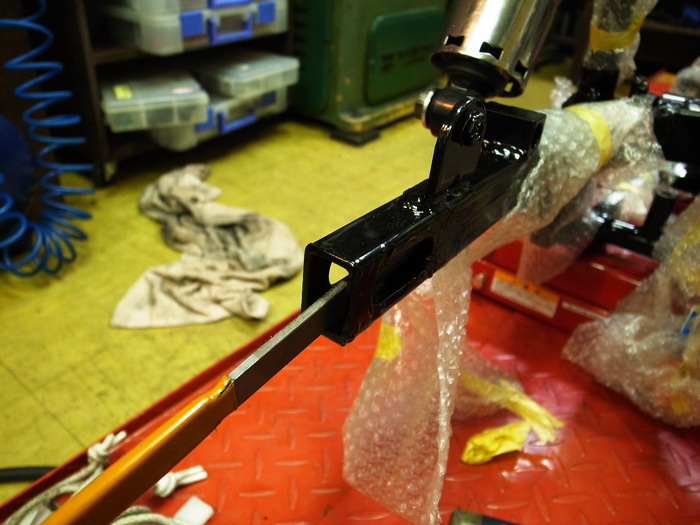

錆々だったリアアクスルアジャスターは新品に。
動きが渋いのでスイングアーム側を少々削る。

1978FXE1200  車体周り組み立て その2_a0248662_154915.jpg

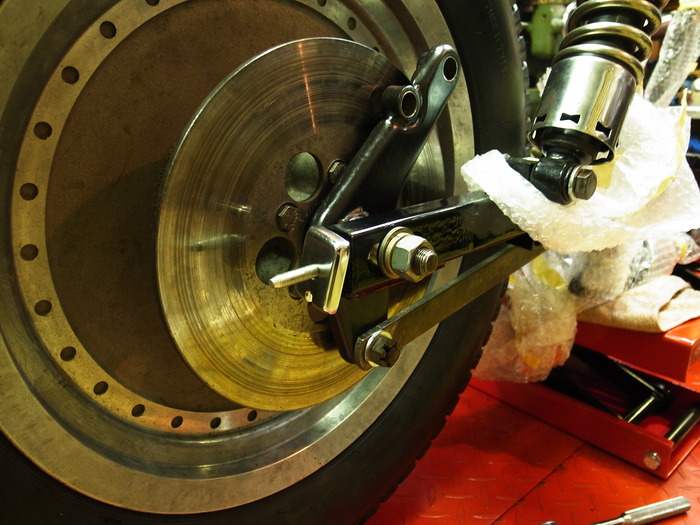

エンドカップの嵌りも悪いので少々加工。

1978FXE1200  車体周り組み立て その2_a0248662_1353293.jpg


1978FXE1200  車体周り組み立て その2_a0248662_111648.jpg

1978FXE1200  車体周り組み立て その2_a0248662_1112015.jpg

1978FXE1200  車体周り組み立て その2_a0248662_1113558.jpg

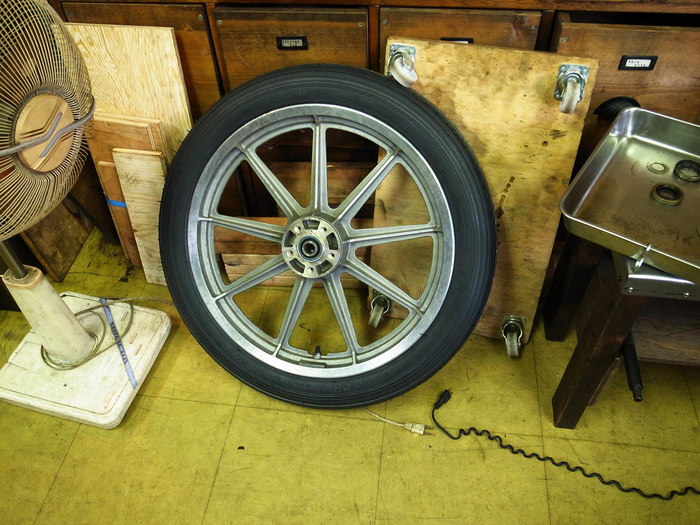

フロントホイールも同じくシム調整しタイヤ取り付け。

1978FXE1200  車体周り組み立て その2_a0248662_1194643.jpg

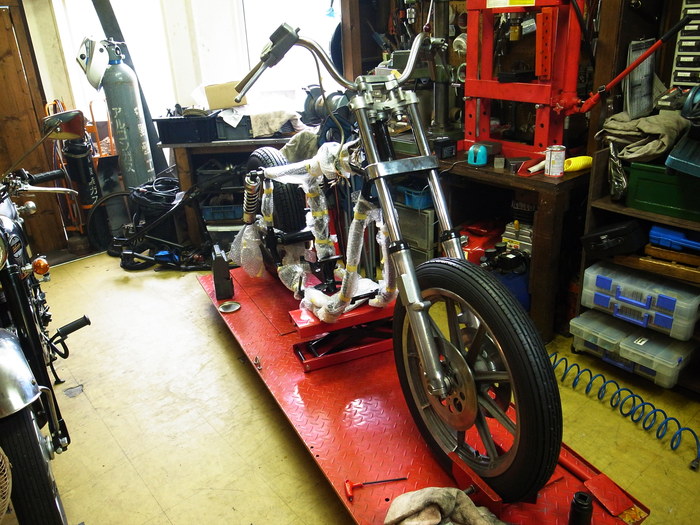

ローリングシャシーに。


1978FXE1200  車体周り組み立て その2_a0248662_1202298.jpg

トランスミッションのスプリケットを規定トルクで本組み。

1978FXE1200  車体周り組み立て その2_a0248662_1213970.jpg

1978FXE1200  車体周り組み立て その2_a0248662_1233718.jpg

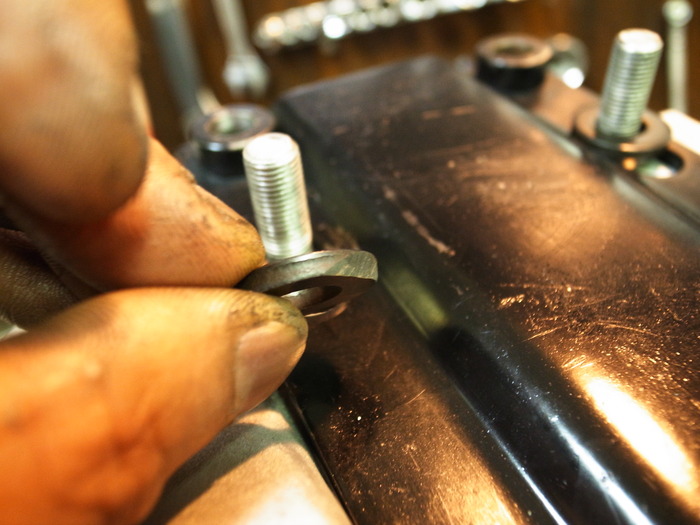

ミッションマウントのワッシャーは固い45Cのものを使用。(ここのわっシャーが変形してしまっているものが多いため)
座面の据わりが悪いので加工。丈夫で良いサイズのワッシャーがあればよいのに・・・。

1978FXE1200  車体周り組み立て その2_a0248662_122871.jpg

フレームにミッション搭載。

1978FXE1200  車体周り組み立て その2_a0248662_1253320.jpg

1978FXE1200  車体周り組み立て その2_a0248662_1254854.jpg

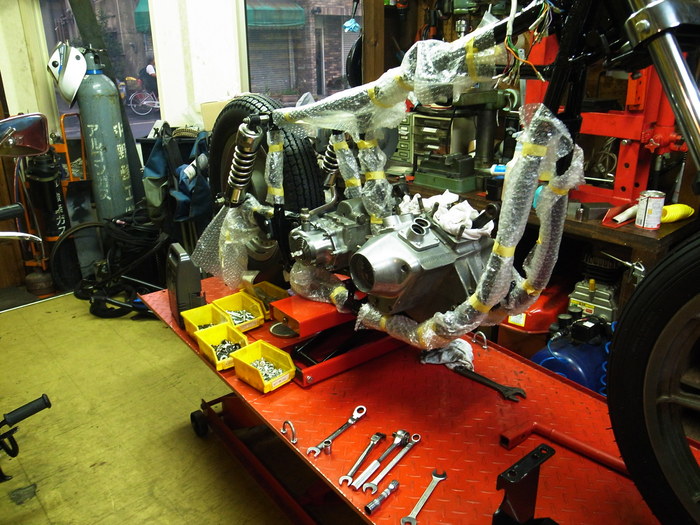

スプロケットシャフトベアリングシールを取り付け、エンジン腰下もフレームに搭載。
