1962 NORTON 650SS バルブ&バルブガイド

今日はHさんのノートンヘッド周りの作業。

1962 NORTON 650SS バルブ&バルブガイド_a0248662_11323.jpg


1962 NORTON 650SS バルブ&バルブガイド_a0248662_1131983.jpg

ヘッド側ガイドホールはIN・EX・ドライブ側、タイミング側ともに変形、傷などなく状態良し。
加工なしでいけます。

1962 NORTON 650SS バルブ&バルブガイド_a0248662_1133430.jpg

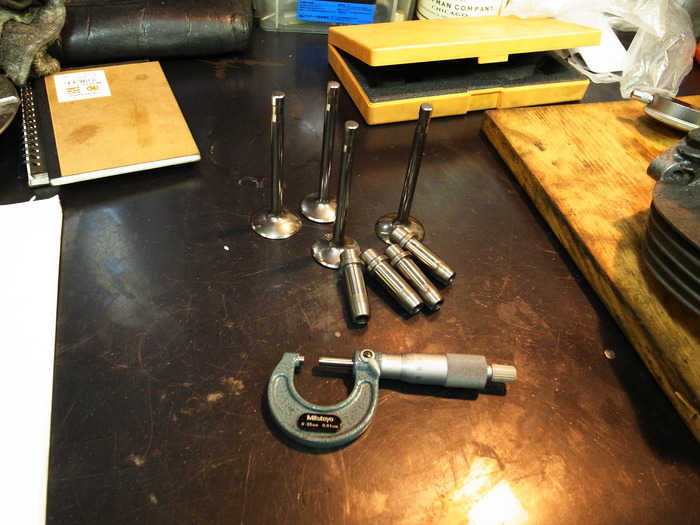

バルブガイド鋳鉄製のワンサイズオーバーで外径12.855mm(+.0005”o.s)

1962 NORTON 650SS バルブ&バルブガイド_a0248662_113499.jpg

1962 NORTON 650SS バルブ&バルブガイド_a0248662_114420.jpg
1962 NORTON 650SS バルブ&バルブガイド_a0248662_1141337.jpg

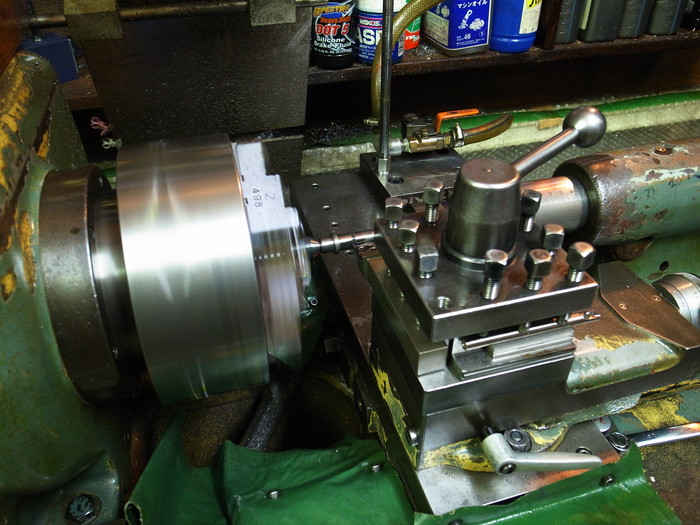

ヘッドガイドホール径にあわせ、バルブガイド外径切削&研磨して外径12.78mmに。
アルミヘッドと鋳鉄ガイドの組み合わせでハメ代0.04mmとる。


1962 NORTON 650SS バルブ&バルブガイド_a0248662_1142896.jpg

1962 NORTON 650SS バルブ&バルブガイド_a0248662_1144378.jpg

ヘッドをよく暖め、自家製圧入工具を使い圧入。

1962 NORTON 650SS バルブ&バルブガイド_a0248662_115877.jpg

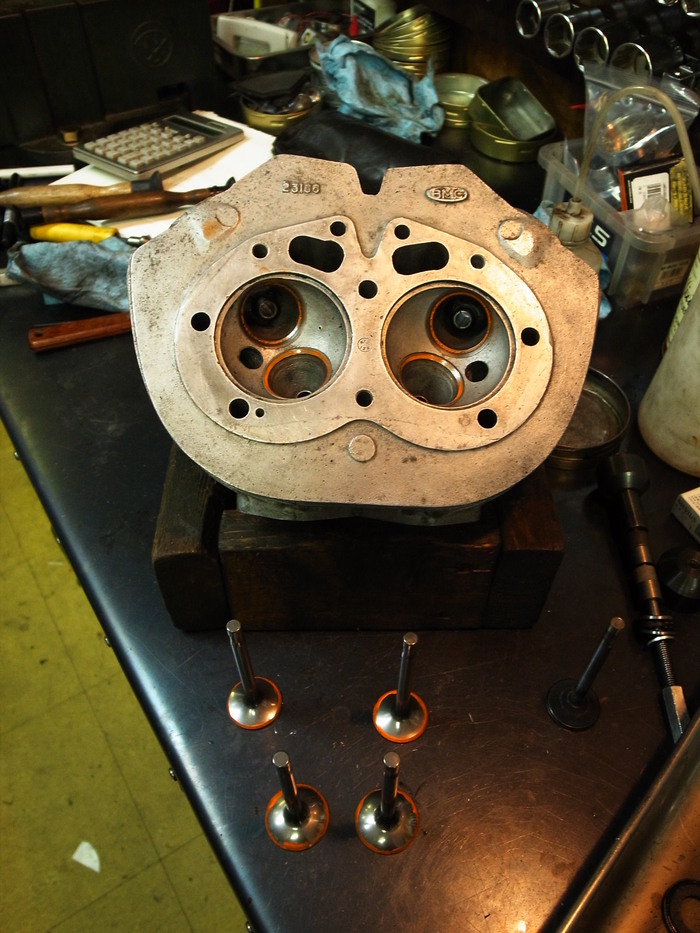

ガイド圧入後、バルブに光明丹をつけシートと傘面のあたりっぷりをチェック。
4本ともしっかりあたっています。ガイド加工・圧入成功。
EX側は虫食いが酷いです。


1962 NORTON 650SS バルブ&バルブガイド_a0248662_11741100.jpg

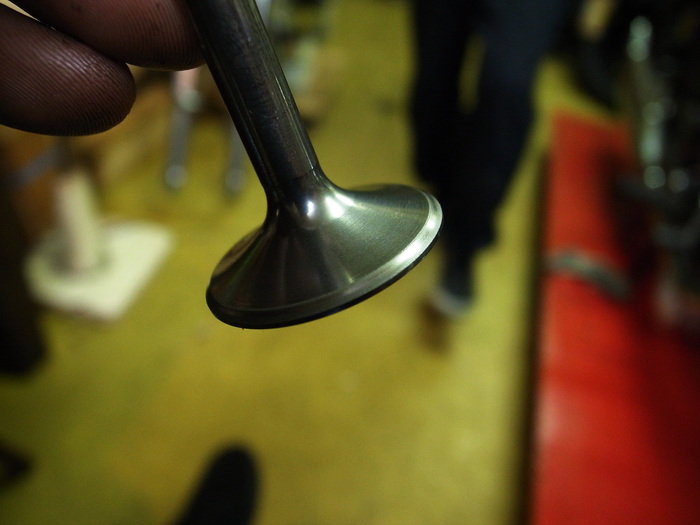

ちなみにこのバルブは傘部分の幅が短く約1.5mm
つまり傘幅がそのままシートとのあたり幅となります。

1962 NORTON 650SS バルブ&バルブガイド_a0248662_1153616.jpg

1962 NORTON 650SS バルブ&バルブガイド_a0248662_116337.jpg

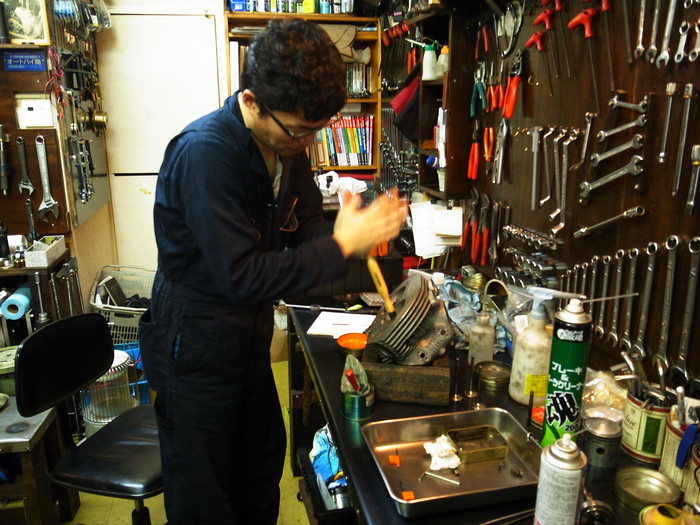

状態が悪かったEX側からシートカット擦り合わせ。

1962 NORTON 650SS バルブ&バルブガイド_a0248662_1165438.jpg

1962 NORTON 650SS バルブ&バルブガイド_a0248662_117465.jpg

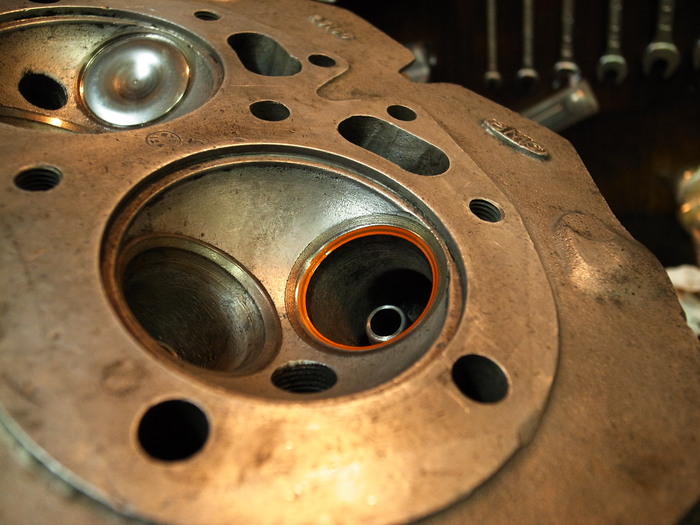

EXタイミング側、ドライブ側完成。


1962 NORTON 650SS バルブ&バルブガイド_a0248662_1175366.jpg

一心不乱に擦り合わせ、一皮剥けた男になったH氏でした。
