1955FL1200 T/Mメインシャフトブッシュ周り

今日はYさんのパンヘッド・トランスミッションのメインシャフトブッシュ交換のお話。
メインシャフトは状態がよくそのまま使用。
メインドライブギアは0.1mm程度のがた。メインシャフト3rdギアのブッシュも0.1mm程度、キックラチェットブッシュは0.15mmのガタでブッシュ交換します。


1955FL1200 T/Mメインシャフトブッシュ周り_a0248662_8441669.jpg
1955FL1200 T/Mメインシャフトブッシュ周り_a0248662_844281.jpg

1955FL1200 T/Mメインシャフトブッシュ周り_a0248662_8443951.jpg

まずはメインドライブギアブッシュ。
使うブッシュはJIMS製で小さめに作られているブッシュを予め内径拡大。シャフトにギリギリ入る状態にしておきます。

1955FL1200 T/Mメインシャフトブッシュ周り_a0248662_8445558.jpg

1955FL1200 T/Mメインシャフトブッシュ周り_a0248662_845718.jpg

ガイド圧入。

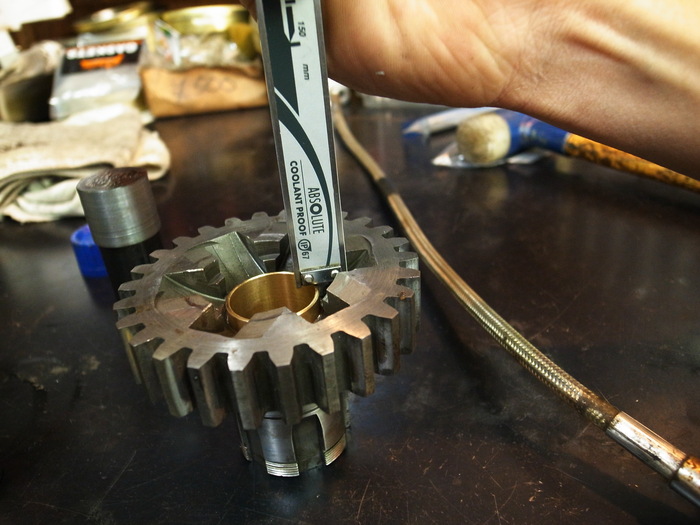

ブッシュのでっぷりをもともと入っていたブッシュと同じにする。

1955FL1200 T/Mメインシャフトブッシュ周り_a0248662_8452234.jpg

1955FL1200 T/Mメインシャフトブッシュ周り_a0248662_8453355.jpg

1955FL1200 T/Mメインシャフトブッシュ周り_a0248662_8454565.jpg

圧入して縮んだブッシュ内径を中古シャフトを使い少々ラッピング。
ラッピング後ホーニングして仕上げ。ガタなくスルスルに。

1955FL1200 T/Mメインシャフトブッシュ周り_a0248662_8473082.jpg

1955FL1200 T/Mメインシャフトブッシュ周り_a0248662_8462525.jpg

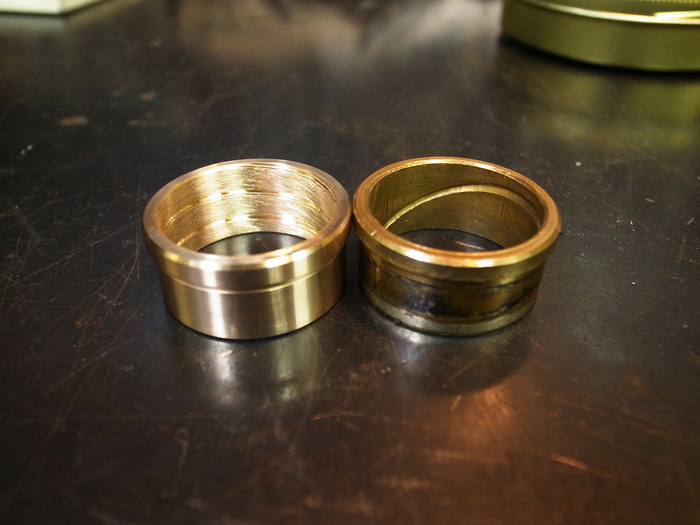

3rdギアは単品製作。

1955FL1200 T/Mメインシャフトブッシュ周り_a0248662_8463965.jpg

1955FL1200 T/Mメインシャフトブッシュ周り_a0248662_8465015.jpg

圧入し少々ホーニングでよい感じ。

1955FL1200 T/Mメインシャフトブッシュ周り_a0248662_847463.jpg

1955FL1200 T/Mメインシャフトブッシュ周り_a0248662_848222.jpg

1955FL1200 T/Mメインシャフトブッシュ周り_a0248662_8481382.jpg

スターターラチェットブッシュも単品製作。
ここのブッシュにガタがあるとギア抜けの原因になります。
