1978FXE1200 オイルポンプ&タペット

今日はショベル・FXEのタイミングギア周りの話。

1978FXE1200 オイルポンプ&タペット_a0248662_1135479.jpg

1978FXE1200 オイルポンプ&タペット_a0248662_1141135.jpg

まずはオイルポンプ。

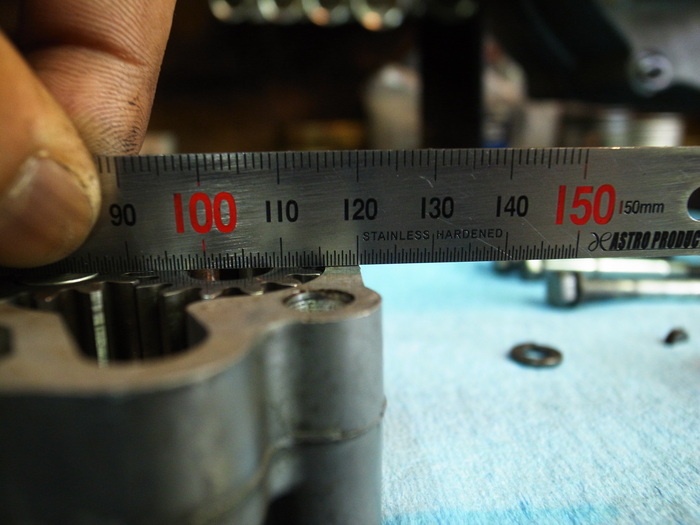

ギアの出っぷりをチェック。フィード側、リターン側共のに0.1mm強。
この隙間に適正の厚みのガスケットを入れます。

1978FXE1200 オイルポンプ&タペット_a0248662_1142359.jpg

白いプラスティックのガスケットは黒いペーパーのガスケットより薄く、締めこんでもつぶれません。

1978FXE1200 オイルポンプ&タペット_a0248662_1145688.jpg

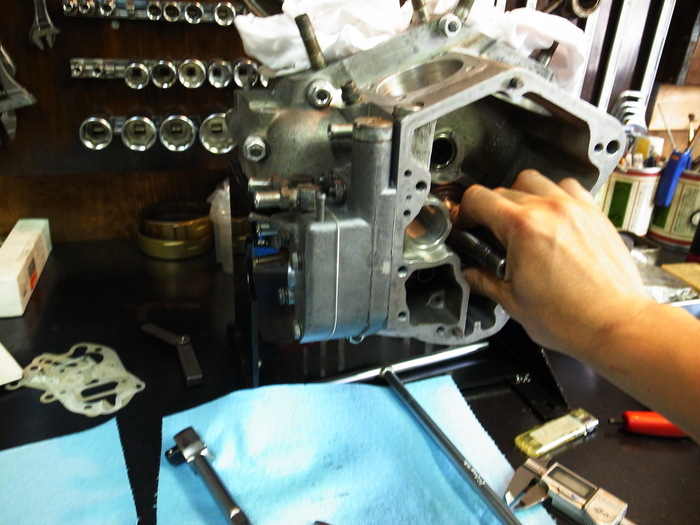

まず白いプラスティックのガスケットを組み込んでみる。
締め付けトルクは5N.m程度。
少々ポンプの回りが渋い。

1978FXE1200 オイルポンプ&タペット_a0248662_1154757.jpg

1978FXE1200 オイルポンプ&タペット_a0248662_1161167.jpg

というわけで黒いペーパーガスケットで組みます。
締め付けトルク10N.m程度、ギアの回りっぷりも良し。


1978FXE1200 オイルポンプ&タペット_a0248662_1172197.jpg

1978FXE1200 オイルポンプ&タペット_a0248662_1173482.jpg

オイルポンプが終わり、ピニオンギア組み付け。
ピニオンギアナットは逆ネジで、締め付けトルク50N.m

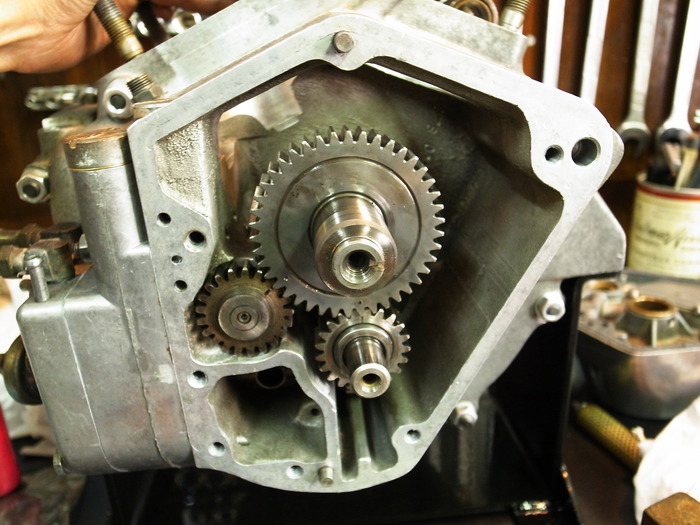

ブリーザーギア、カムギアを組みタイミングマークを合わせる。


1978FXE1200 オイルポンプ&タペット_a0248662_1175942.jpg

でここからはタペット周りのお話。

1978FXE1200 オイルポンプ&タペット_a0248662_1181134.jpg

1978FXE1200 オイルポンプ&タペット_a0248662_1182361.jpg

1978FXE1200 オイルポンプ&タペット_a0248662_1183474.jpg

1978FXE1200 オイルポンプ&タペット_a0248662_1185176.jpg

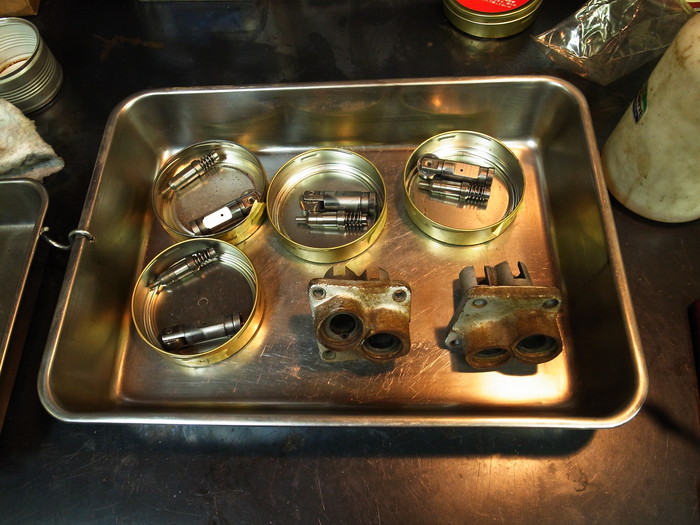

タペット、タペットガイド、ローラー計測。
タペットは上側と下側」が減っており、ガイドに対して0.06mm~0.13mmのガタ
ガイドの穴は状態良く、楕円変形無し。ローラーは4個中2個虫食いあり。
タペットは交換します。


1978FXE1200 オイルポンプ&タペット_a0248662_1203097.jpg

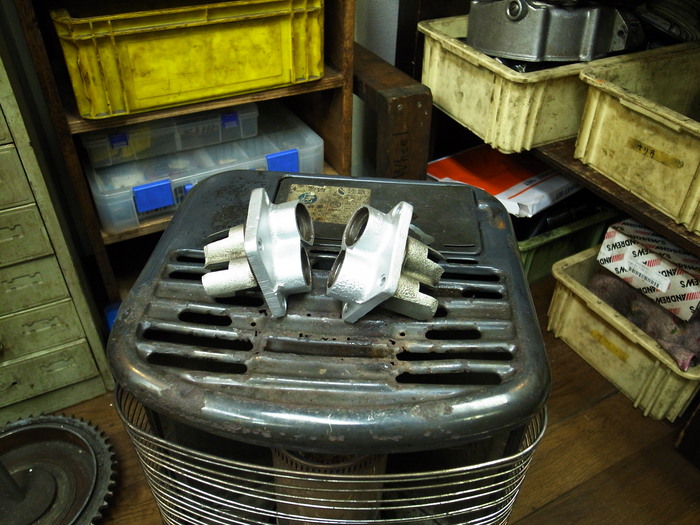

タペットガイドは錆をとりお化粧直し。

1978FXE1200 オイルポンプ&タペット_a0248662_1191679.jpg

ニュータペットはJIMS製のSTDサイズで18.57mm。
タペットガイドの内径は18.60mm~18.61mmなのでクリアランス0.03mm~0.04mmということに。

1978FXE1200 オイルポンプ&タペット_a0248662_1193097.jpg

ローラーは日本製。

1978FXE1200 オイルポンプ&タペット_a0248662_1195220.jpg

錆錆だったタペットガイドスクリューも換え、タイミング周り終わりです。
