1939 VELOCETTE KSS MKⅡガーターフォーク

EさんのベロセットKSSのガーターフォーク。
スピンドルとブッシュが渋く抜くのに苦労したブッシュ回りは、やはりなんやかんやありました。

1939 VELOCETTE KSS MKⅡガーターフォーク _a0248662_1141544.jpg
1939 VELOCETTE KSS MKⅡガーターフォーク _a0248662_1144360.jpg

トップスピンドルは傷が酷く使えません・・・。単品製作します。

1939 VELOCETTE KSS MKⅡガーターフォーク _a0248662_1145564.jpg

ガーターのスピンドルホールを清掃すると、ブッシュの破片が沢山出てきます。

1939 VELOCETTE KSS MKⅡガーターフォーク _a0248662_1193714.jpg

1939 VELOCETTE KSS MKⅡガーターフォーク _a0248662_120152.jpg
1939 VELOCETTE KSS MKⅡガーターフォーク _a0248662_1203023.jpg

ブッシュの奥にブッシュが入っていました???
以前の修理の際に、元々入っていたブッシュを押し込んで、新たなブッシュを入れ込んだのでしょうか?
とにかく、ブッシュの奥に入っていたブッシュが中で破綻して、スピンドル、ブッシュを傷つけ動きを渋くしていました。

1939 VELOCETTE KSS MKⅡガーターフォーク _a0248662_121332.jpg
1939 VELOCETTE KSS MKⅡガーターフォーク _a0248662_1213157.jpg
1939 VELOCETTE KSS MKⅡガーターフォーク _a0248662_1215378.jpg

ブッシュINブッシュ状態になっていた、ガーターのトップ側とトップクリップブッシュ(7/16”のスピンドルが入る方)は痛んでいるので交換。
1/2”-16山BSF(下穴11.1mm)のタップをブッシュに立て叩き抜きます。


1939 VELOCETTE KSS MKⅡガーターフォーク _a0248662_12221.jpg
1939 VELOCETTE KSS MKⅡガーターフォーク _a0248662_1223351.jpg

清掃後、それぞれ計測。
ガーターボトムスピンドルブッシュ、ステアリングコラムスピンドルブッシュはラッピングすれば使える程度。
トップクリップのブッシュが入っていた穴も楕円無く問題なし。

1939 VELOCETTE KSS MKⅡガーターフォーク _a0248662_1231018.jpg

しかしながら、ガーターボトム側のブッシュが入っていた穴は楕円度は少ないものの、左右の穴の芯が出ていない。12.80mmの穴径に12.50mmの研磨棒(通称ドリルロッド、真っ直ぐが出ている棒)を入れても左右の穴が通らない。
コイツは白田工機さんで芯だしボーリング加工してもらいます。

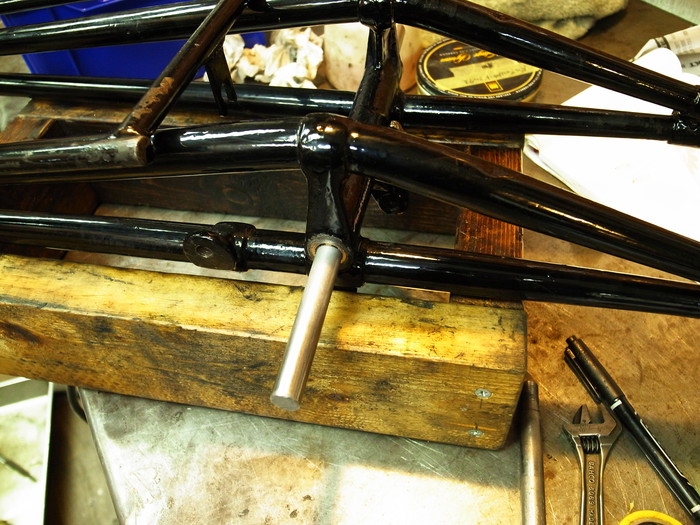

1939 VELOCETTE KSS MKⅡガーターフォーク _a0248662_1234098.jpg

ガーターボトム側のブッシュは12.5mmの研磨棒をを使いラッピング&ホーニング。

1939 VELOCETTE KSS MKⅡガーターフォーク _a0248662_127079.jpg

1939 VELOCETTE KSS MKⅡガーターフォーク _a0248662_1272255.jpg

1939 VELOCETTE KSS MKⅡガーターフォーク _a0248662_1274779.jpg

ステアリングコラムのブッシュも状態は良かったのですが、グリスニップルの穴が開いていない・・・。
ボール盤にセットアップしてセンタードリルで穴あけ。
その後ラッピング&ホーニング。

という訳で次回ブッシュ製作。
