1976XLCH1000 シリンダーヘッド(バルブスプリング・ロッカーアームブッシュ)

今日はZ君のアイアンスポーツ、ヘッド回りのお話。
バルブガイド、シートの作業が終わり、ヘッド回りの作業も大詰め。

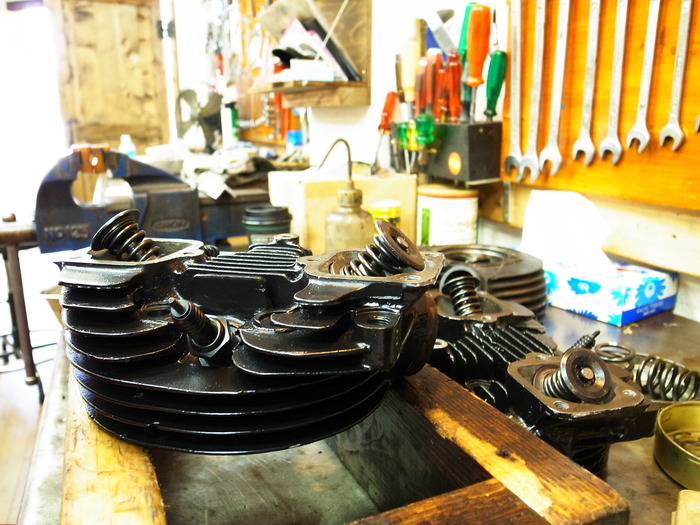

まずはバルブスプリングから。

1976XLCH1000 シリンダーヘッド(バルブスプリング・ロッカーアームブッシュ)_a0248662_0513688.jpg
1976XLCH1000 シリンダーヘッド(バルブスプリング・ロッカーアームブッシュ)_a0248662_052075.jpg

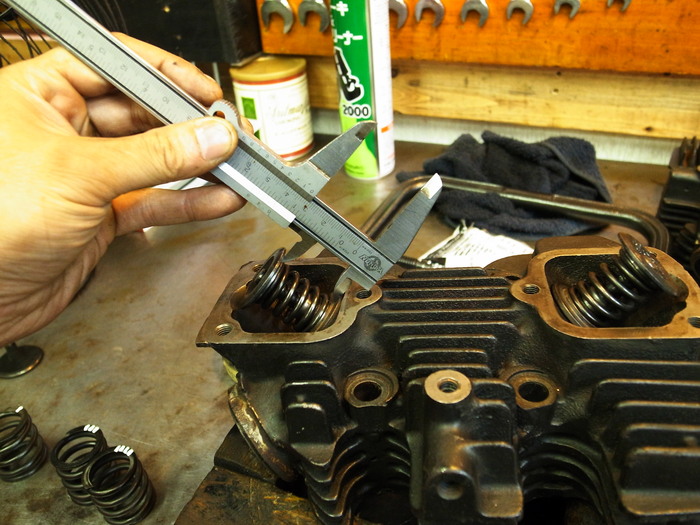

ヘッドにインナースプリング、スプリングカラーを取り付け、アウタースプリングの取り付け長を計測。
インテーク側はF、R共に31.5mm  EX側はF33.7mm R33.6mm
インテーク同士、エキゾースト同士が合っているのでシム調整は不要。
ちなみにマニュアルでは32.5mm

1976XLCH1000 シリンダーヘッド(バルブスプリング・ロッカーアームブッシュ)_a0248662_0521655.jpg

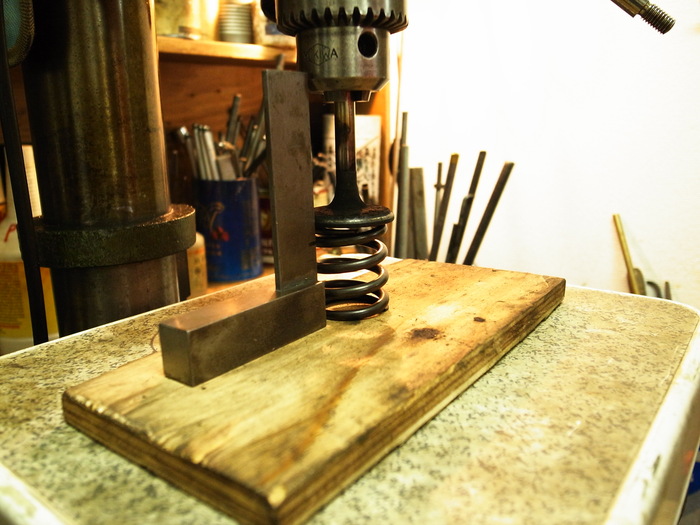

新品スプリングも一応計ります。
取り付け長に圧縮時のスプリング圧計測。
4本とも同じ圧力で問題なし。

1976XLCH1000 シリンダーヘッド(バルブスプリング・ロッカーアームブッシュ)_a0248662_0524880.jpg

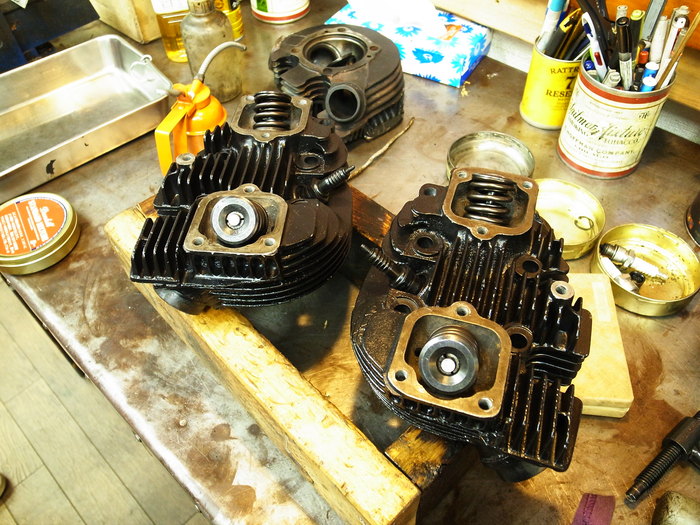

という訳でバルブスプリング本組み。


1976XLCH1000 シリンダーヘッド(バルブスプリング・ロッカーアームブッシュ)_a0248662_053863.jpg

でコチラはロッカーアーム。
優秀だったロッカーアームも一本だけブッシュとアームのガタがあったので、ブッシュ交換。

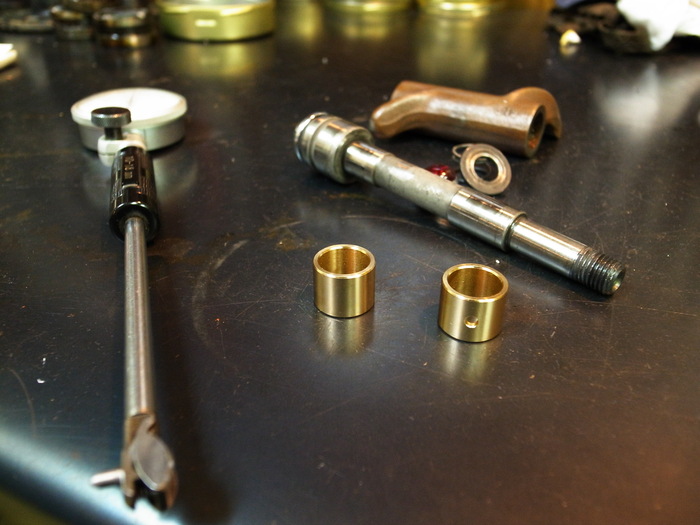

使うブッシュはKIBBLEWHITE製。シャフトに対し0.15mmも小さめに作られているので、後々のリーマー通しが非常に困難になります。

1976XLCH1000 シリンダーヘッド(バルブスプリング・ロッカーアームブッシュ)_a0248662_0532015.jpg

1976XLCH1000 シリンダーヘッド(バルブスプリング・ロッカーアームブッシュ)_a0248662_0543051.jpg

専用爪に銜え、クリアランス、嵌め代分を考え内径拡大。

1976XLCH1000 シリンダーヘッド(バルブスプリング・ロッカーアームブッシュ)_a0248662_0544562.jpg

1976XLCH1000 シリンダーヘッド(バルブスプリング・ロッカーアームブッシュ)_a0248662_0534577.jpg

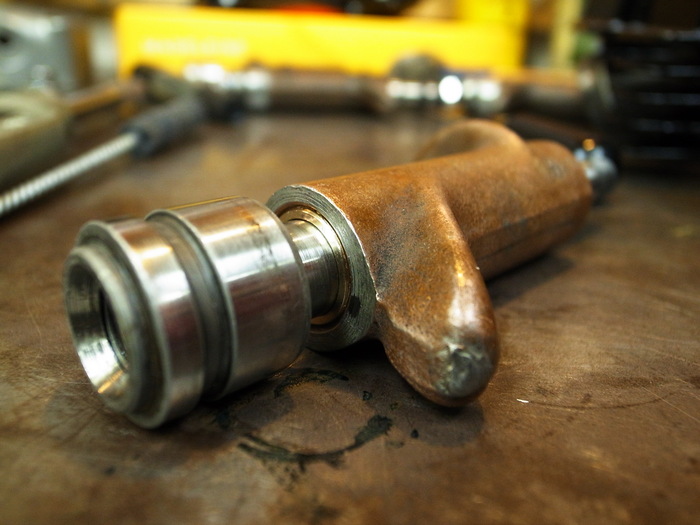

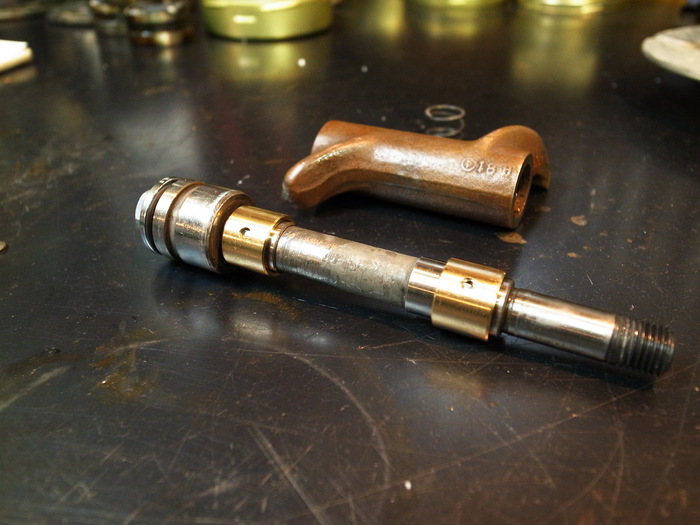

専用プッシャーで圧入後、ラインリーミング。

1976XLCH1000 シリンダーヘッド(バルブスプリング・ロッカーアームブッシュ)_a0248662_0563726.jpg

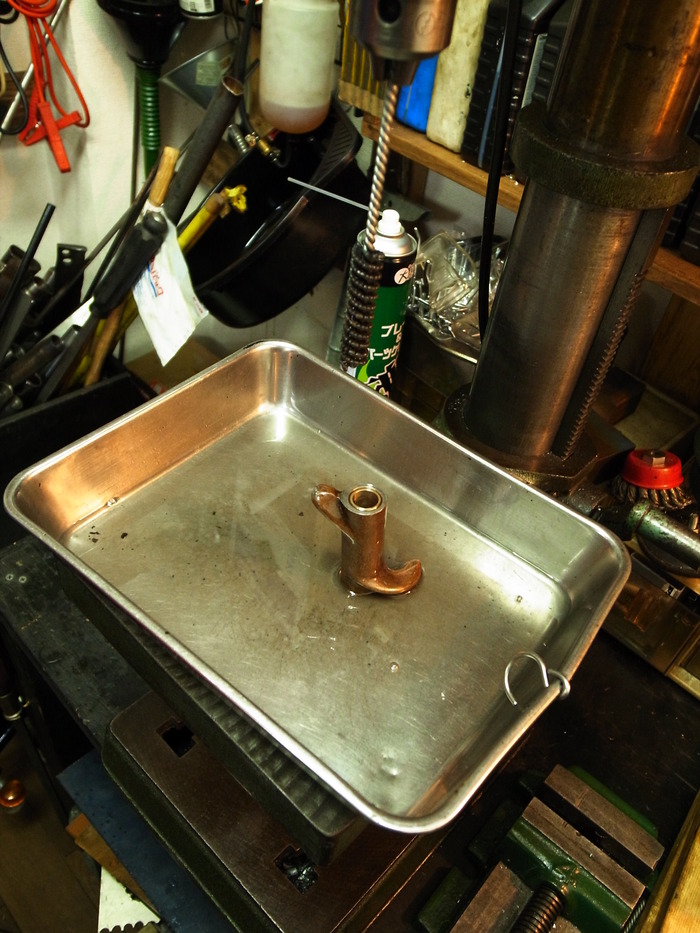

ホーニングで仕上げ。

1976XLCH1000 シリンダーヘッド(バルブスプリング・ロッカーアームブッシュ)_a0248662_0554094.jpg

ガタ無しスムーズになりました。

1976XLCH1000 シリンダーヘッド(バルブスプリング・ロッカーアームブッシュ)_a0248662_0565458.jpg

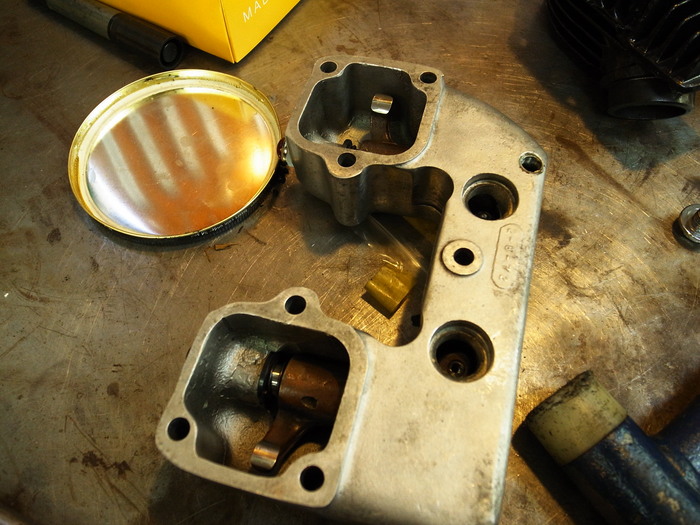

ロッカーカバーに取り付け。

1976XLCH1000 シリンダーヘッド(バルブスプリング・ロッカーアームブッシュ)_a0248662_057773.jpg

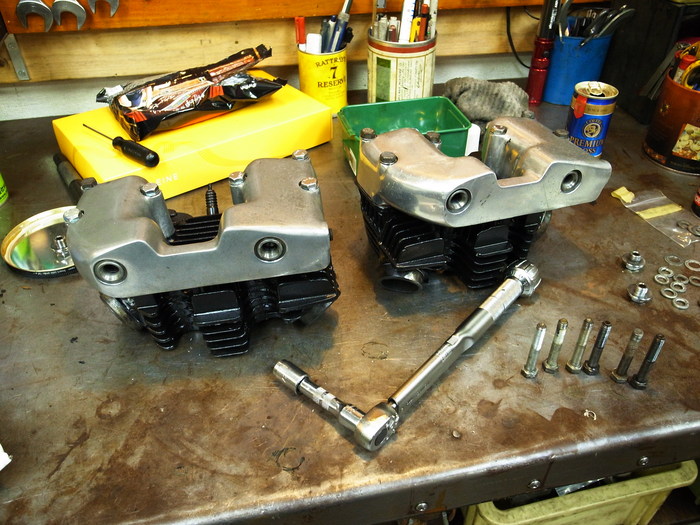

ヘッドにロッカーカバーを取り付け。
締め付けトルクで均等締めしヘッド完成です。
