1963FLH1200 フロントブレーキ

今日はSさんのパンヘッド・グライドブレーキ。
利きが悪かったフロントブレーキ、ドラムブレーキを利くようにするのは骨が折れます。

1963FLH1200 フロントブレーキ_a0248662_0474996.jpg


1963FLH1200 フロントブレーキ_a0248662_0491946.jpg

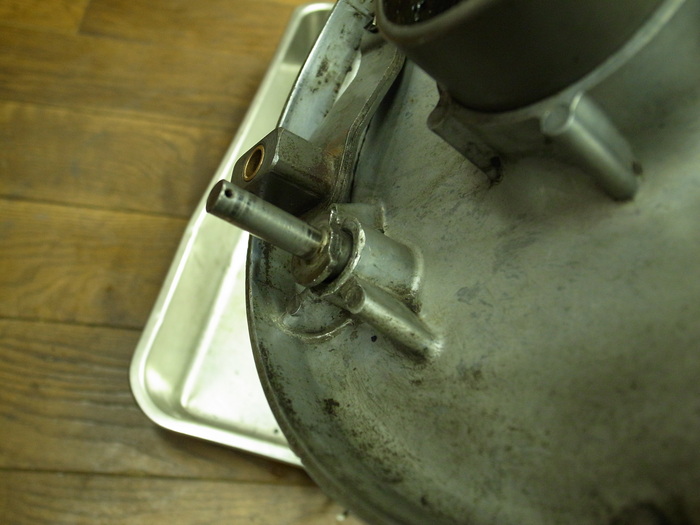

まずはブレーキカムスタッド。
サイドプレートにほぼ0のクリアランスで入っているカムスタッドでありますが、サイドプレートの穴が広がりガタガタ。またカムスタッドはイモネジで止められているのですが、イモネジがナメてしまっており、位置的に抜き取り不可能・・・。
という訳でスリーブを作り、カムスタッドを圧入します。

1963FLH1200 フロントブレーキ_a0248662_0493643.jpg
1963FLH1200 フロントブレーキ_a0248662_0501661.jpg
1963FLH1200 フロントブレーキ_a0248662_0503852.jpg

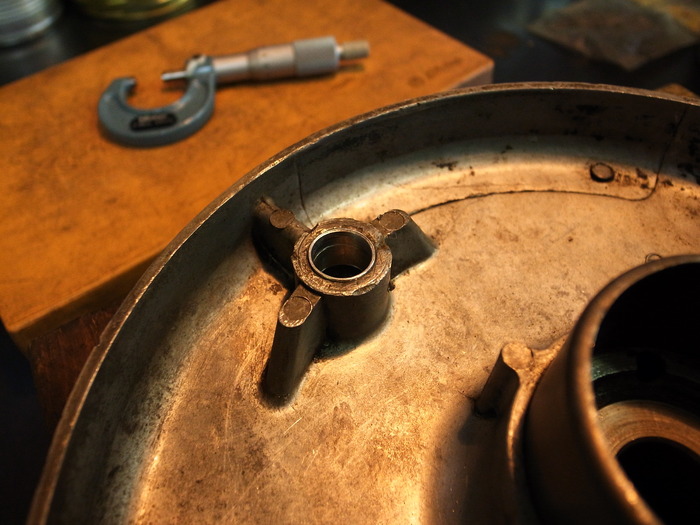

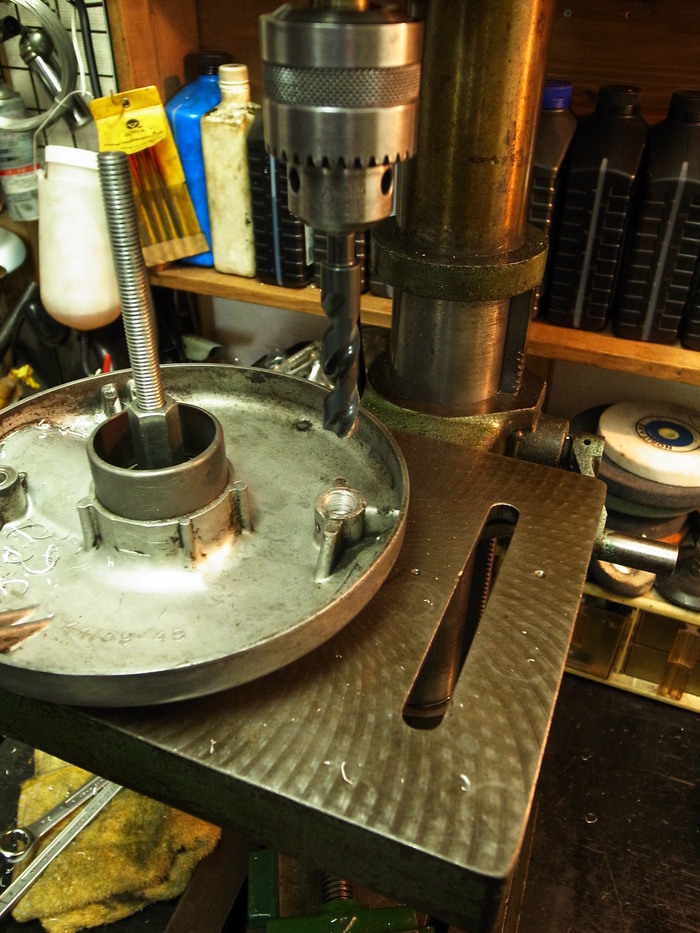

サイドプレートの穴を拡大し、片肉0.5mmのスリーブを製作しサイドプレートに圧入。
その後、カムスタッドも圧入。

1963FLH1200 フロントブレーキ_a0248662_051107.jpg

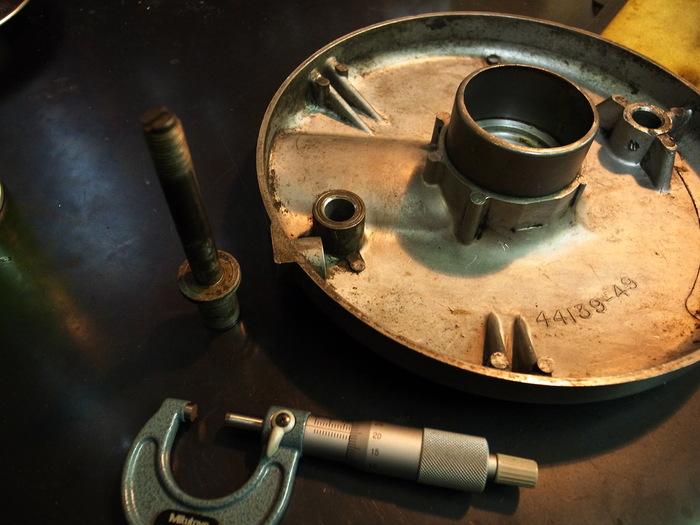

コチラはピボットスタッド。
ハーレーのドラムブレーキはここの部分にガタが多いです。

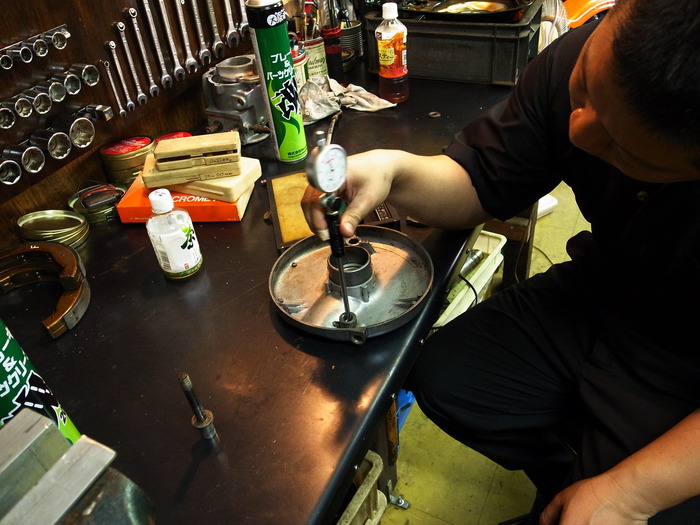

ドラムのピボットでもあり、フロントフォークとのマウント部でもあるピボットボルトにガタがあると、マウントの仕方(ネジの締め方)でライニングとドラムのあたりっぷりが変わってしまうと思われます。

1963FLH1200 フロントブレーキ_a0248662_0512396.jpg
1963FLH1200 フロントブレーキ_a0248662_0513763.jpg
1963FLH1200 フロントブレーキ_a0248662_0514646.jpg

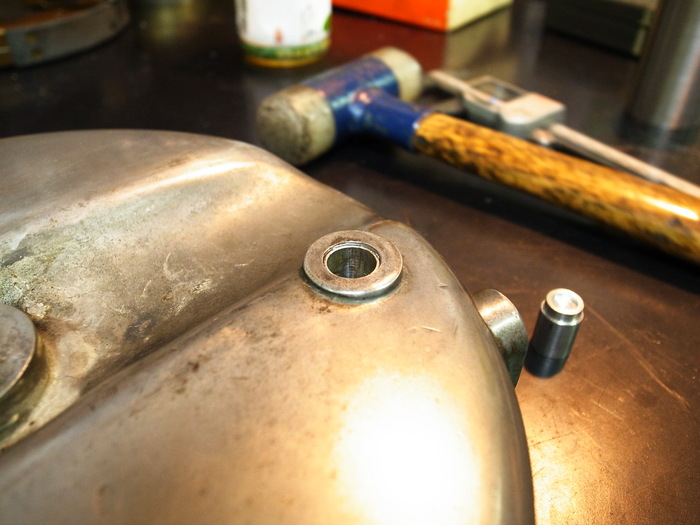

コチラもスリーブを作り、ガタを無くします。

1963FLH1200 フロントブレーキ_a0248662_052032.jpg

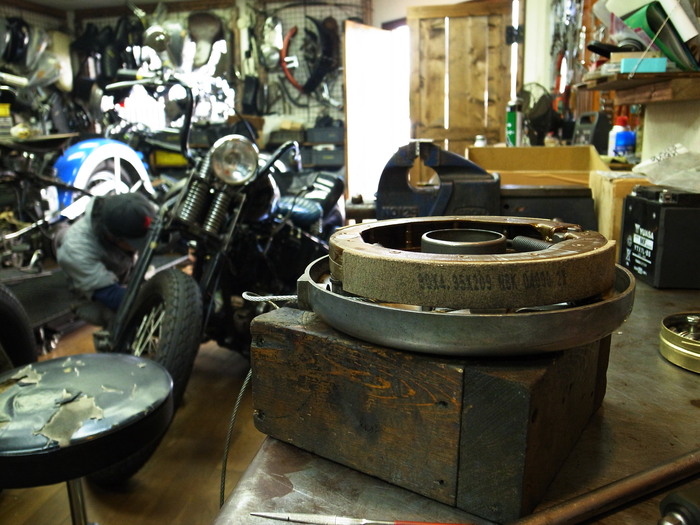

ブレーキライニング張替え。

1963FLH1200 フロントブレーキ_a0248662_052143.jpg

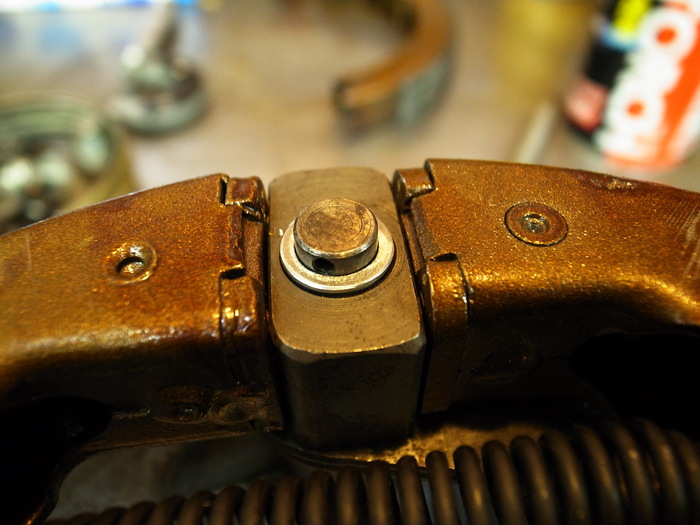

付いていなかったカムレバーのワッシャーも製作。

1963FLH1200 フロントブレーキ_a0248662_052453.jpg

1963FLH1200 フロントブレーキ_a0248662_053074.jpg

あたりが悪かったドラムも面研磨。
利くブレーキになりますように。次回に続く。
