1971BSA A65 バルブシートカット

今日は久しぶりの登場、お仕事で2ヶ月間お休みしていたTさんのBSAのヘッド回り。

1971BSA A65 バルブシートカット_a0248662_1242075.jpg

前回、バルブガイドの外径、内径加工を終わらせてあるバルブガイド。
kibblewhiteのAMPCO45バルブガイド.004”o.s(12.83mm)をヘッド側のガイドホール径に合わし外径を14.74mmまで切削してあります。

1971BSA A65 バルブシートカット_a0248662_1243997.jpg

ヘッドのガイドホール径は12.70mmガイドとの嵌め代は0.04mm。

1971BSA A65 バルブシートカット_a0248662_1245120.jpg

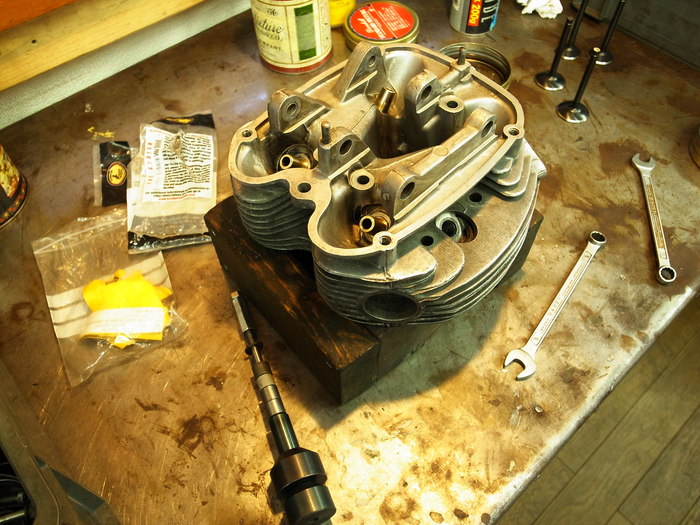

ヘッドをよく暖め、新たに作ったBSA用のガイド圧入工具で圧入。

1971BSA A65 バルブシートカット_a0248662_1251857.jpg
1971BSA A65 バルブシートカット_a0248662_1252720.jpg
1971BSA A65 バルブシートカット_a0248662_1253615.jpg

圧入後、嵌め代分縮んだガイドをリーミング。
インテーク・エキゾーストそれぞれクリアランス分含め拡大。

1971BSA A65 バルブシートカット_a0248662_1254729.jpg

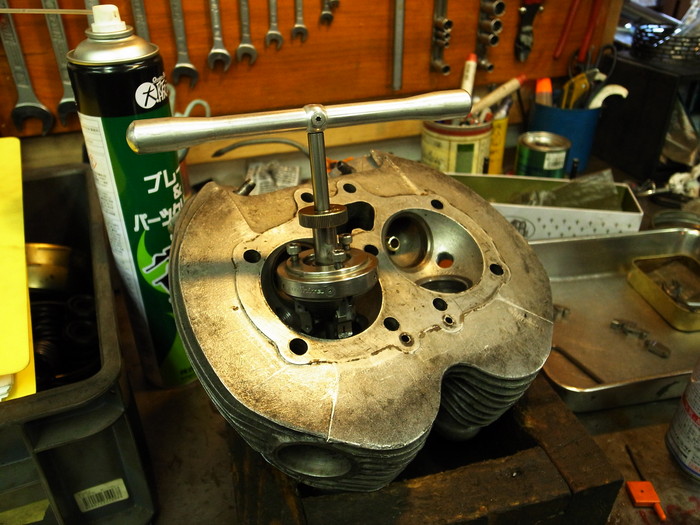

ガイドの加工が終わり、シートカットへ。
バルブとシートの当りが悪かったので、まず45°をカット。
バルブとシートのあたる位置がバルブの傘の真ん中から下目(外側)にくるように30°、60°をシートカット。

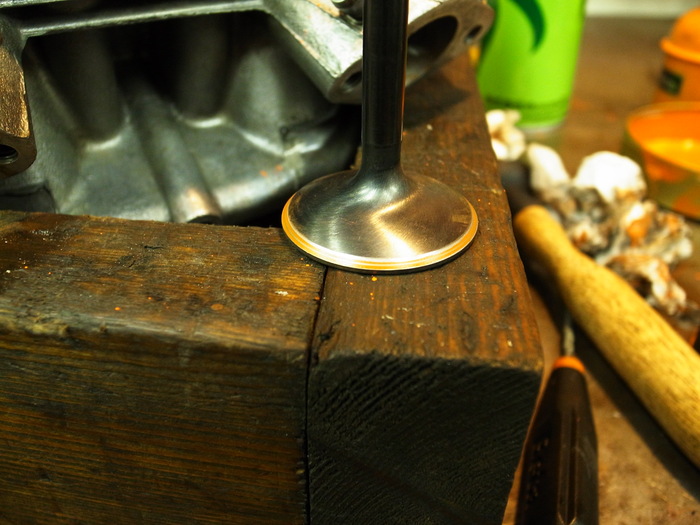

シートとバルブのあたり幅が1.3mm程度にして擦り合わせ。


1971BSA A65 バルブシートカット_a0248662_126474.jpg
1971BSA A65 バルブシートカット_a0248662_1261330.jpg
1971BSA A65 バルブシートカット_a0248662_126266.jpg

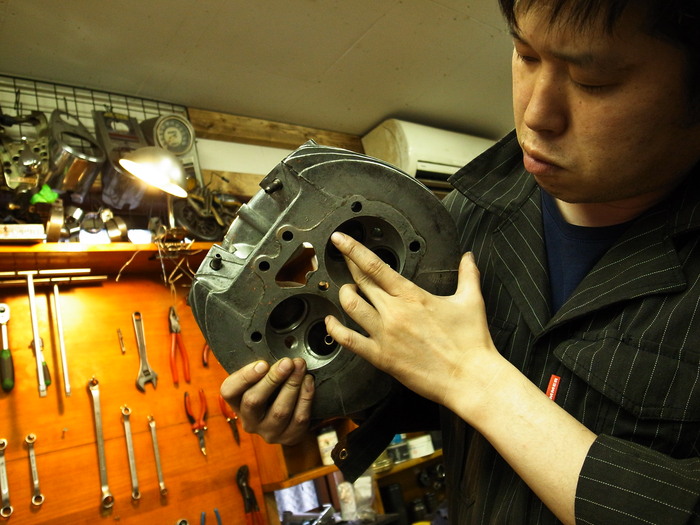

最後に排気ポートから灯油を入れバルブシートとバルブの当り面から漏れが無いかチェック。
漏れなくO.K。
