1947FL1200 分解作業(トランスミッション)

今日はIさんのナックルヘッド・トランスミッション分解です。

1947FL1200 分解作業(トランスミッション)_a0248662_152584.jpg
1947FL1200 分解作業(トランスミッション)_a0248662_1525678.jpg

ギアボックスの中には乳化したオイル。
乳化の理由は後から分かることになる。

1947FL1200 分解作業(トランスミッション)_a0248662_1531790.jpg

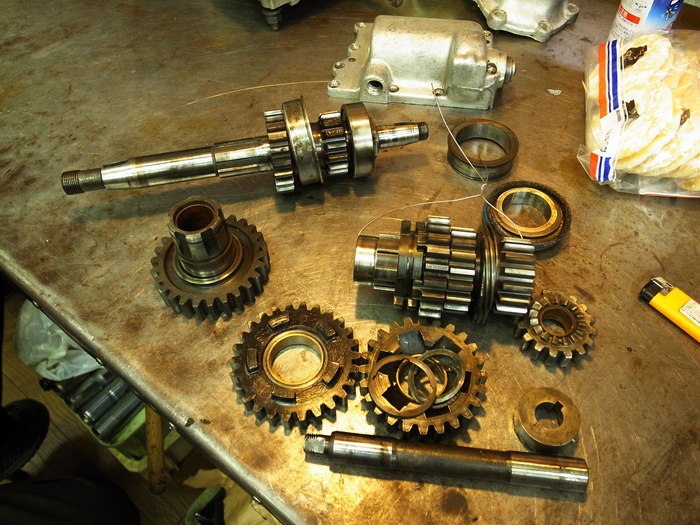

ギア分解。ギア自体はまだ使えそう。

1947FL1200 分解作業(トランスミッション)_a0248662_1534565.jpg

メインシャフトはスターターギアブッシュ受け部が大分段つき磨耗しているので交換決定。

1947FL1200 分解作業(トランスミッション)_a0248662_1535486.jpg

カウンターシャフトもベアリング受け部が虫食いで交換決定。

1947FL1200 分解作業(トランスミッション)_a0248662_1542810.jpg

1947FL1200 分解作業(トランスミッション)_a0248662_1545925.jpg

メインベアリングレースも虫食い。
レース交換で抜き取ります。

1947FL1200 分解作業(トランスミッション)_a0248662_1551052.jpg

メインベアリングレースのケース側内径計測。
.002”o.sのレースでいけそうです。

1947FL1200 分解作業(トランスミッション)_a0248662_1554995.jpg

コチラはドレンボルト。
固着し、ネジの頭はナメいて力がかかりません。
インパクトドライバーを使ってもボルト頭が壊れていくだけ・・・。
このドレンボルトが外れない為、オイル交換が出来ずオイルが乳化していたのでしょう。

1947FL1200 分解作業(トランスミッション)_a0248662_1561253.jpg

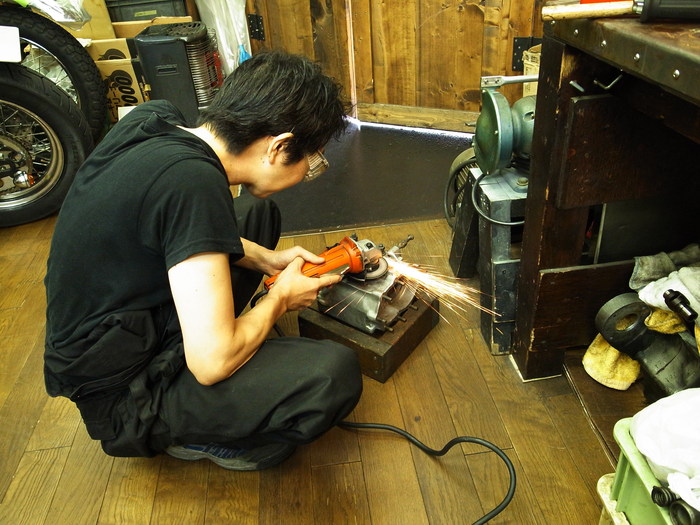

無理に回しケースを痛める危険を避け、ネジ頭をサンダーで削り、ネジ部をドリルでもみます。

1947FL1200 分解作業(トランスミッション)_a0248662_1565449.jpg
1947FL1200 分解作業(トランスミッション)_a0248662_156535.jpg

成功確率の低いエキストラクターを試みる。

1947FL1200 分解作業(トランスミッション)_a0248662_1565071.jpg
1947FL1200 分解作業(トランスミッション)_a0248662_157073.jpg

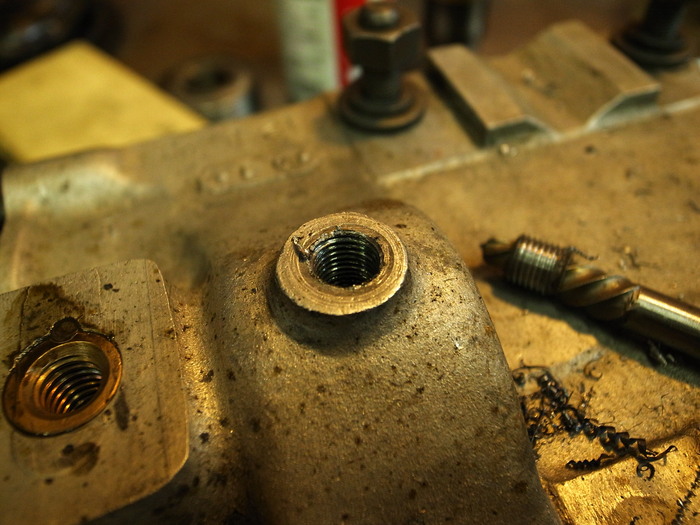

今回は成功。ケースのねじ山も無事であります。
