1975XLH1000 外装回り

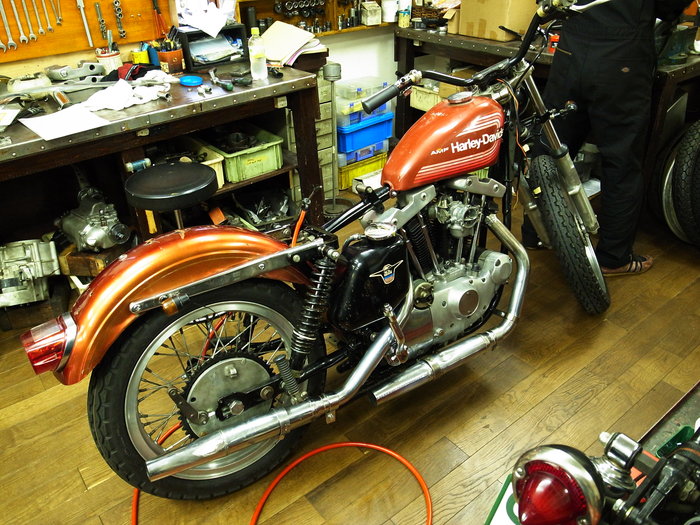

O山さんのアイアンスポーツはエンジン回りの作業が終わり、外装作業へ。

1975XLH1000 外装回り_a0248662_22523577.jpg

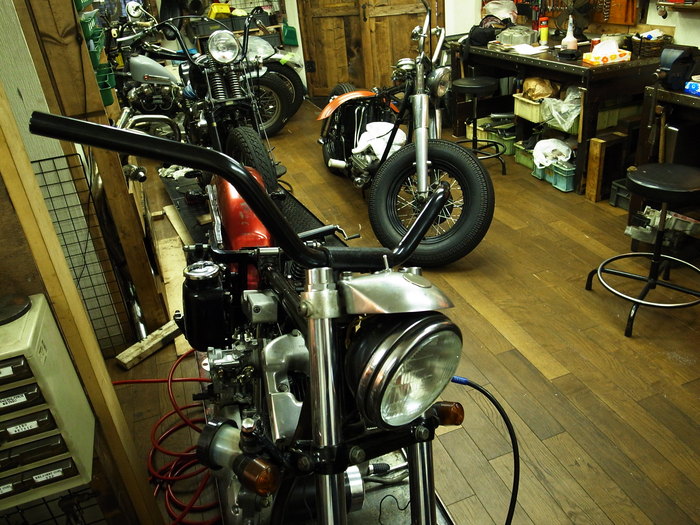

まずはハンドル。
ハンドルライザーは60年代のセパレートタイプへ。
XRバーをカットし好みのサイズに。

1975XLH1000 外装回り_a0248662_22525151.jpg
1975XLH1000 外装回り_a0248662_22531579.jpg

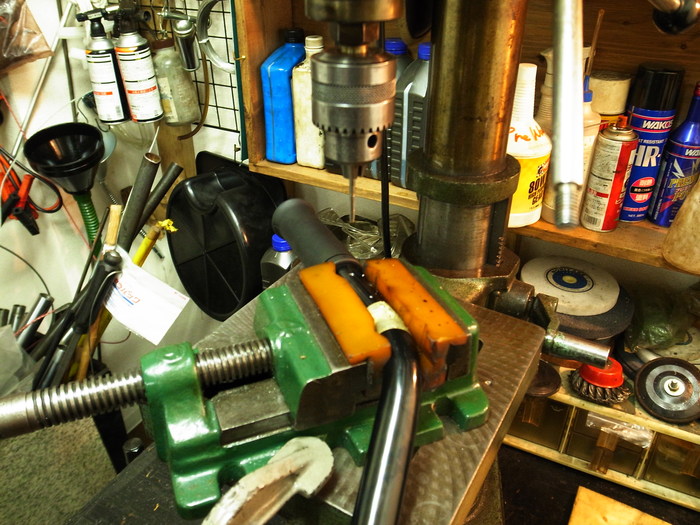

ハンドル中通しのスイッチにするため、ハンドルにねじ山を切ります。
ネジサイズはNO.8-32 アメリカインチでは1/4”以下のサイズはNO.で呼びます。
7/32”=NO.12 3/16"=no.10 5/32"=NO.8 1/8"=NO.6

1975XLH1000 外装回り_a0248662_2253294.jpg
1975XLH1000 外装回り_a0248662_22544280.jpg
1975XLH1000 外装回り_a0248662_22545340.jpg

1975XLH1000 外装回り_a0248662_23142684.jpg

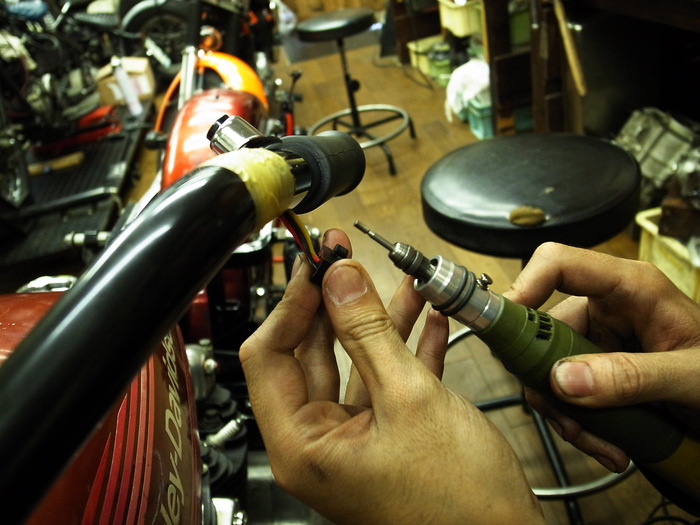

付けると動きが渋くなってしまう社外のスイッチは少々加工して取り付け。

1975XLH1000 外装回り_a0248662_2255209.jpg
1975XLH1000 外装回り_a0248662_22553383.jpg
1975XLH1000 外装回り_a0248662_22554392.jpg

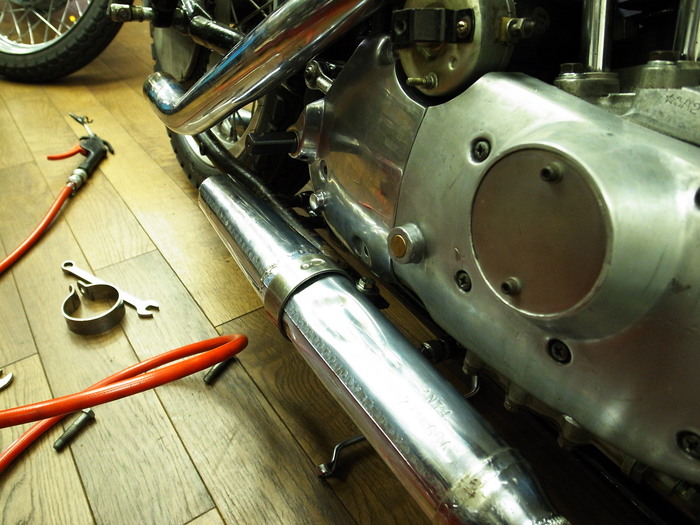

純正中古のマフラー取り付け。
たかがマフラー取り付け・・・イヤイヤ毎回なかなか面倒です。
水平・真っ直ぐにマフラーが付くようにカラーなどを製作しつつ取り付け。
シリンダーヘッド部に負荷がかからぬように、エキパイ・サイレンサーの取り付けクランプで位置が出るように取り付けます。
純正マフラーはヘッド部、エキパイ部、サイレンサー部3点で取り付けるのでカッチリ付きます。


1975XLH1000 外装回り_a0248662_2259493.jpg

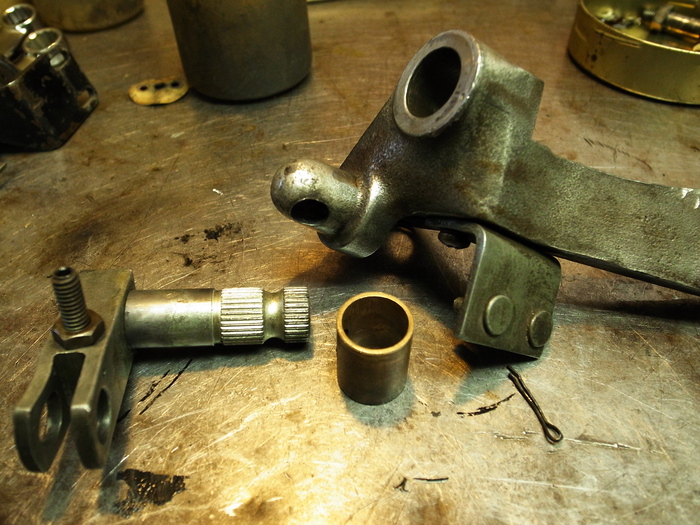

ブレーキアームにガタがあったのでブッシュ交換。
この年式のブレーキシャフトブッシュは社外部品で手に入らないので単品製作。
フットブレーキやフットシフター部分がガタついている車両が多い・・・この辺を気にしない方が多いのでしょう。

1975XLH1000 外装回り_a0248662_22592458.jpg

1975XLH1000 外装回り_a0248662_22594867.jpg

1975XLH1000 外装回り_a0248662_230848.jpg


1975XLH1000 外装回り_a0248662_23284377.jpg

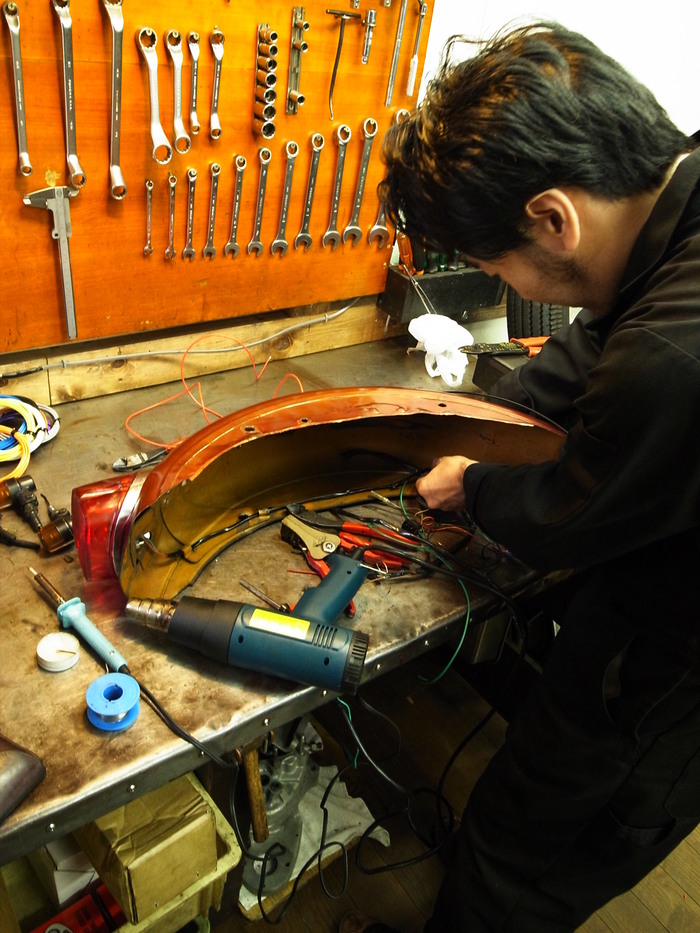

という訳で、配線作業に入ります。
