1967XLH900 エレクトリックスターター&カム回り

部分修理コースのK松さんのアイアンスポーツ。
オイルポンプの取り付けが終わり、タイミングギア回りを取り付けです。

1967XLH900 エレクトリックスターター&カム回り_a0248662_122024.jpg
1967XLH900 エレクトリックスターター&カム回り_a0248662_122157.jpg

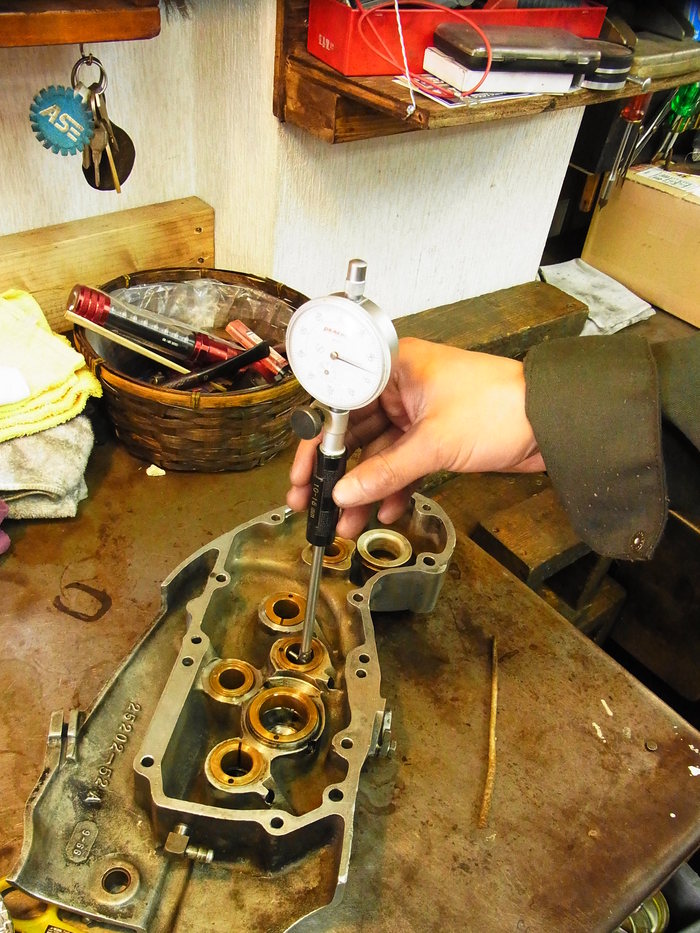

カムシャフトとブッシュ内径を計測。
クリアランスは0.04mm程度で良好で一安心でしたが・・・

1967XLH900 エレクトリックスターター&カム回り_a0248662_1224768.jpg

カム山には虫食いが・・・
すぐに交換したいところですが予算と時間の問題で今回は目を瞑ることに。
カムシャフトを手に入れ次回、交換予定。

1967XLH900 エレクトリックスターター&カム回り_a0248662_1225749.jpg
1967XLH900 エレクトリックスターター&カム回り_a0248662_12354.jpg

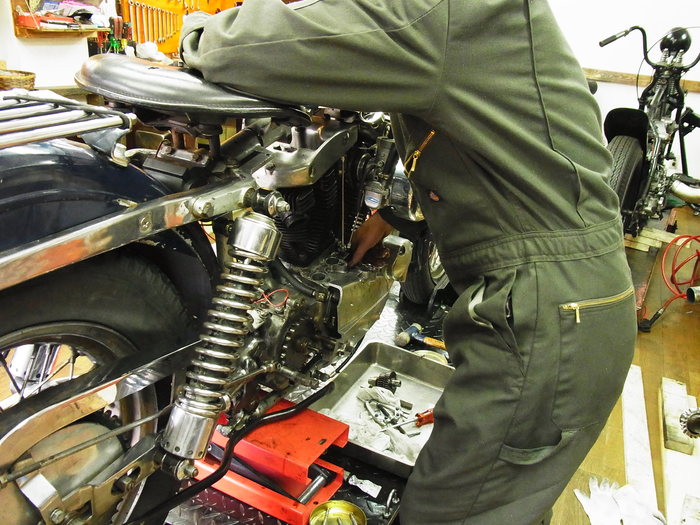

で、カムを組みます。
クランクケースを分解している場合はダイヤルゲージでスラスト量を計測するのですが、今回は組んだままの調整。タペットガイドを抜きガイドホールに指を突っ込み0.1mm程度のクリアランスになるようにシム調整。
ひとつづつカムを組み、シムを厚みを一枚づつ変え指先でガタを感じます。数値で追えない分面倒臭いですが、人間の感覚を馬鹿には出来ません。

1967XLH900 エレクトリックスターター&カム回り_a0248662_1451982.jpg

1967XLH900 エレクトリックスターター&カム回り_a0248662_1231973.jpg

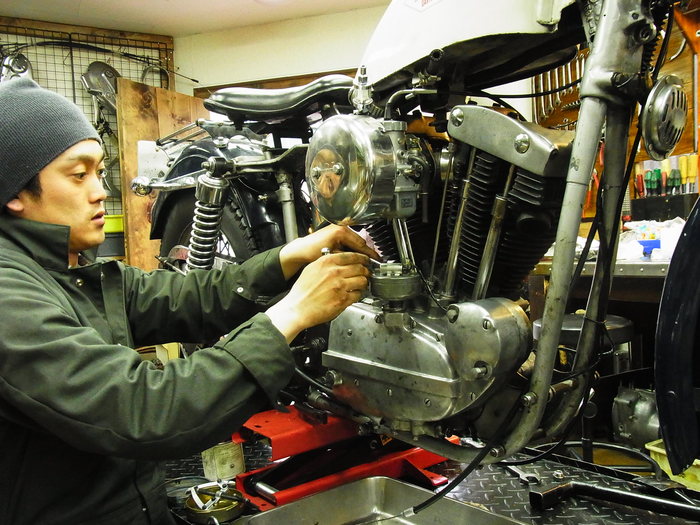

カムタイミングを合わして、タペット調整。
でタイミングギア回りは終わり。



1967XLH900 エレクトリックスターター&カム回り_a0248662_1204998.jpg

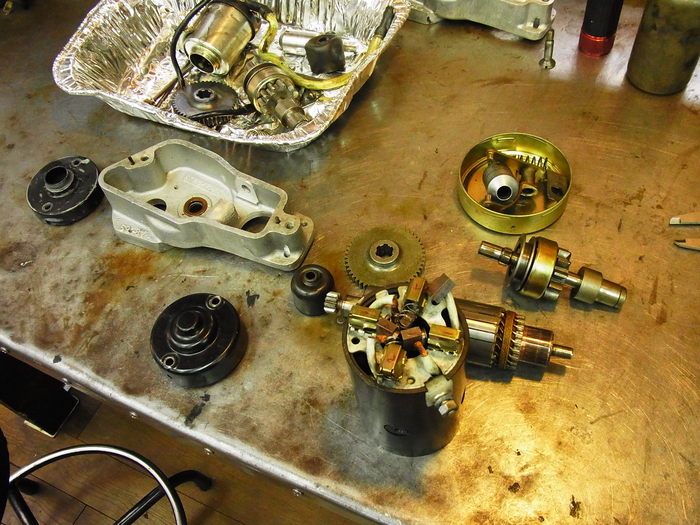

今回の目的のひとつ、エレクトリックスターターを取り付けます。
スターターユニットは中古で購入。

1967XLH900 エレクトリックスターター&カム回り_a0248662_121263.jpg

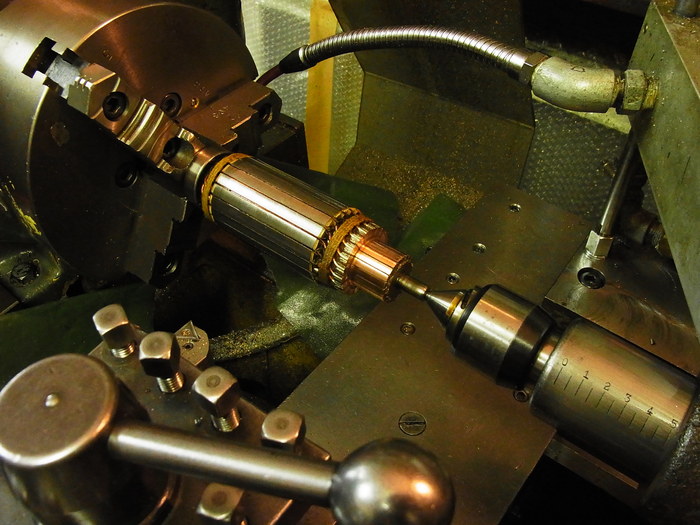

アーマチュアコイルのコミュテーター研磨、セグメント溝のカーボン除去。
ブラシは問題なし。

1967XLH900 エレクトリックスターター&カム回り_a0248662_1211110.jpg

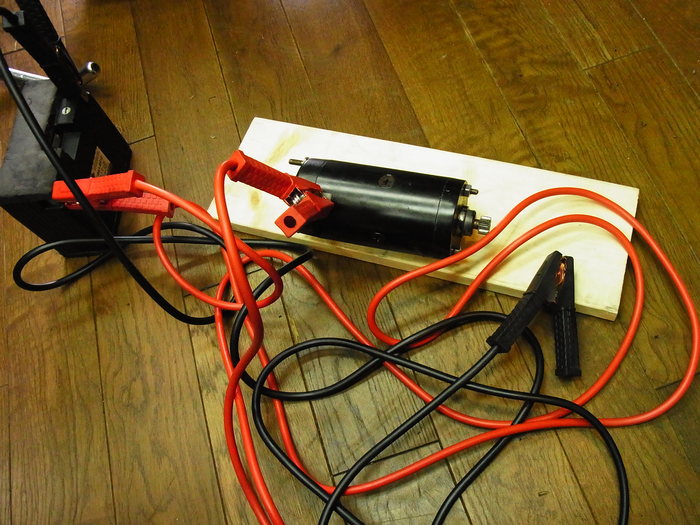

作動チェックし、問題無く回ります。

1967XLH900 エレクトリックスターター&カム回り_a0248662_12353100.jpg

スターターモーターハウジングは使い物にならず社外品の新品に交換。

1967XLH900 エレクトリックスターター&カム回り_a0248662_1243619.jpg

スタータースラストワッシャーは中古品の物を抜き新品ハウジングに付けカシメます。

1967XLH900 エレクトリックスターター&カム回り_a0248662_1212885.jpg

スターターユニットをケースに取りつけ、オイルラインを引き直し。
ってな感じで今日はここまで。次回は配線回りです。
